Instrukcja obsługi pralki ładowanej od góry Whirlpool VWED9002IG, VWED1102IG, VWED1202IG
Szybki przewodnik po instrukcji obsługi pralki Whirlpool serii VWED. Dowiedz się, jak poprawnie zainstalować urządzenie, podłączyć węże, korzystać z panelu sterowania, wybierać programy prania oraz dbać o konserwację filtra i zaworów.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Niniejsza instrukcja zawiera wytyczne dotyczące instalacji, bezpiecznego użytkowania, obsługi programów prania oraz konserwacji pralek Whirlpool serii VWED (VWED9002IG, VWED1102IG, VWED1202IG). str. 1
Najważniejsze czynności
- Instalacja osłony dolnej str. 6
- Podłączenie węży dopływowych wody str. 7
- Podłączenie węża odpływowego str. 8
Pierwsze uruchomienie
- Uruchomienie pierwszego cyklu str. 11
Pokaż 3 kolejne odpowiedzi Pokaż mniej
Problemy i rozwiązania
Pralka nie działa
Sprawdź zasilanie, przycisk Start/Pauza, bezpiecznik lub wyłącznik prądu oraz czy nie ma przerwy w dostawie prądu.
str. 18
Błąd odpływu wody
Sprawdź podłączenie węża odpływowego, czy nie jest zagięty, czy wysokość jest odpowiednia (80-120cm) oraz czy filtr pompy nie jest zatkany.
str. 18Kody błędów
| Kod | Znaczenie | Działanie | Strony |
|---|---|---|---|
| E1 | Brak poboru wody lub problem z dopływem | Sprawdź kran, dopływ wody, filtr zaworu wlotowego, czy wąż nie jest zamarznięty lub czy ciśnienie wody nie jest zbyt niskie. | str. 18 |
| E2 | Błąd odpływu wody | Sprawdź wąż odpływowy, czy nie jest zagięty lub zatkany, oraz czy filtr pompy jest czysty. | str. 18 |
| E3 | Błąd wirowania (nierównomierny załadunek) | Sprawdź, czy pranie nie jest przesunięte na jedną stronę bębna i czy pralka jest wypoziomowana. | str. 18 |
| E4 | Błąd wirowania (otwarta pokrywa) | Zamknij pokrywę pralki. | str. 18 |
Gdzie szukać w PDF

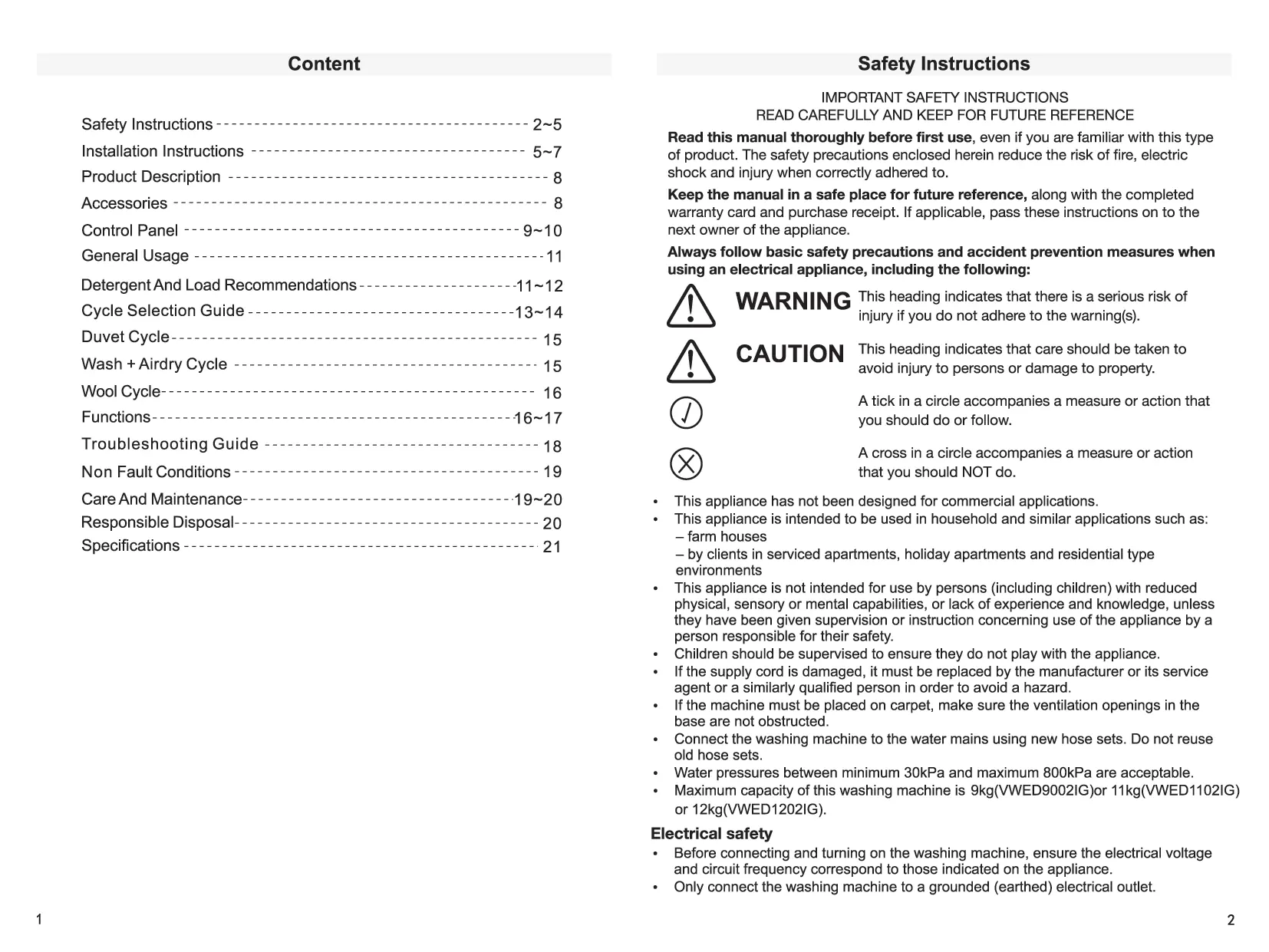

- Instrukcje bezpieczeństwa str. 2, 3, 4, 5
- Instrukcja instalacji str. 5, 6, 7, 8
- Panel sterowania str. 10
- Rozwiązywanie problemów str. 18
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Pralka Whirlpool serii VWED jest przeznaczona wyłącznie do użytku domowego. Przed pierwszym użyciem należy upewnić się, że urządzenie jest wypoziomowane, a węże dopływowe i odpływowe są poprawnie zainstalowane. Urządzenie wymaga podłączenia do zimnej i ciepłej wody oraz uziemionego gniazdka elektrycznego. Należy stosować wyłącznie detergenty typu HE (High Efficiency).
Instalacja
Przed rozpoczęciem użytkowania należy wykonać następujące kroki:

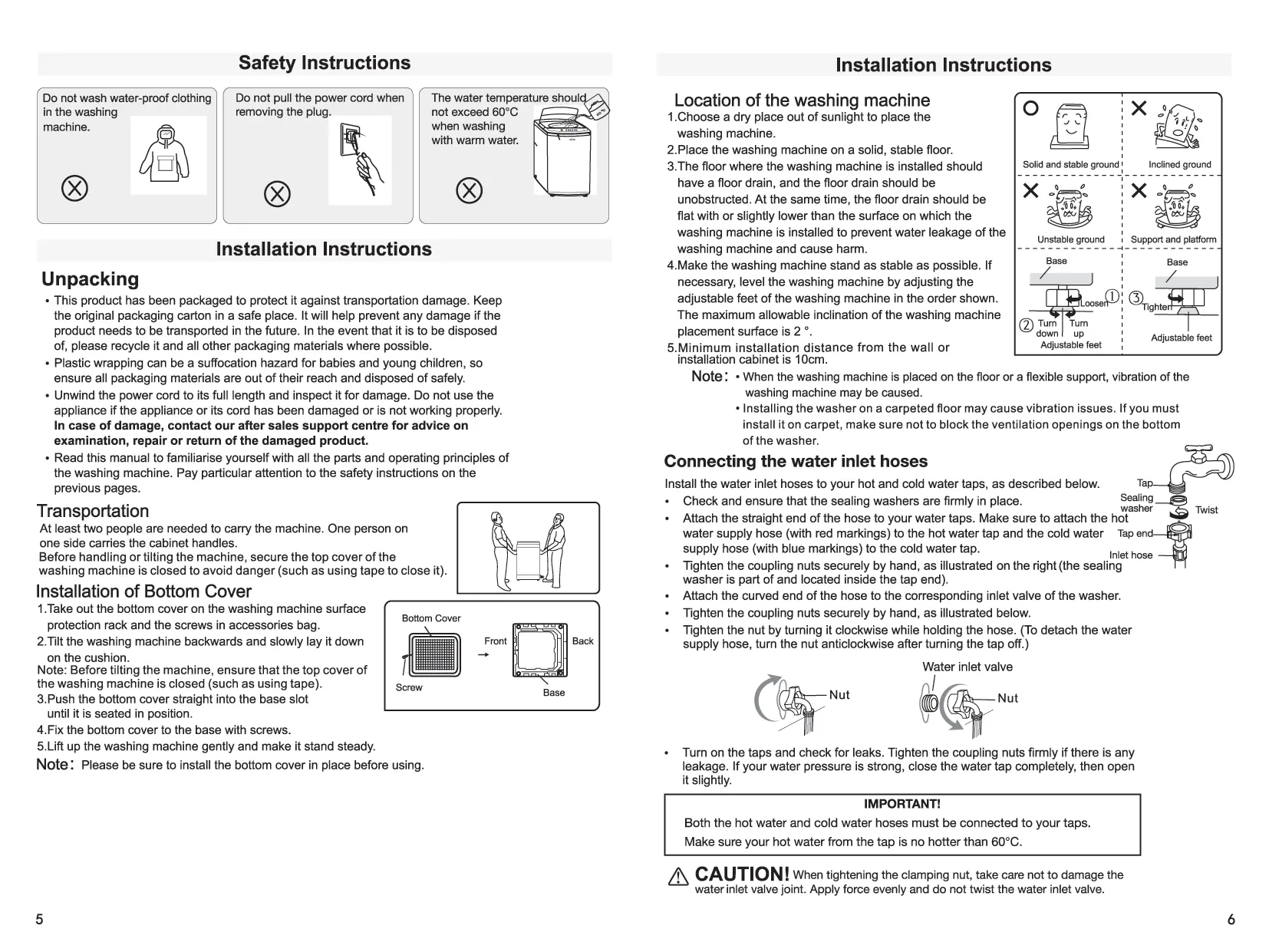

- Montaż osłony dolnej: Połóż pralkę ostrożnie na boku (na podkładce), wsuń osłonę dolną w szczeliny podstawy i przykręć ją śrubami.
- Poziomowanie: Ustaw pralkę na twardym, płaskim podłożu. Jeśli jest niestabilna, wyreguluj nóżki. Maksymalne nachylenie powierzchni nie powinno przekraczać 2 stopni.
- Podłączenie wody: Podłącz wąż z czerwonym oznaczeniem do kranu z ciepłą wodą, a z niebieskim do zimnej. Dokręć nakrętki ręcznie.

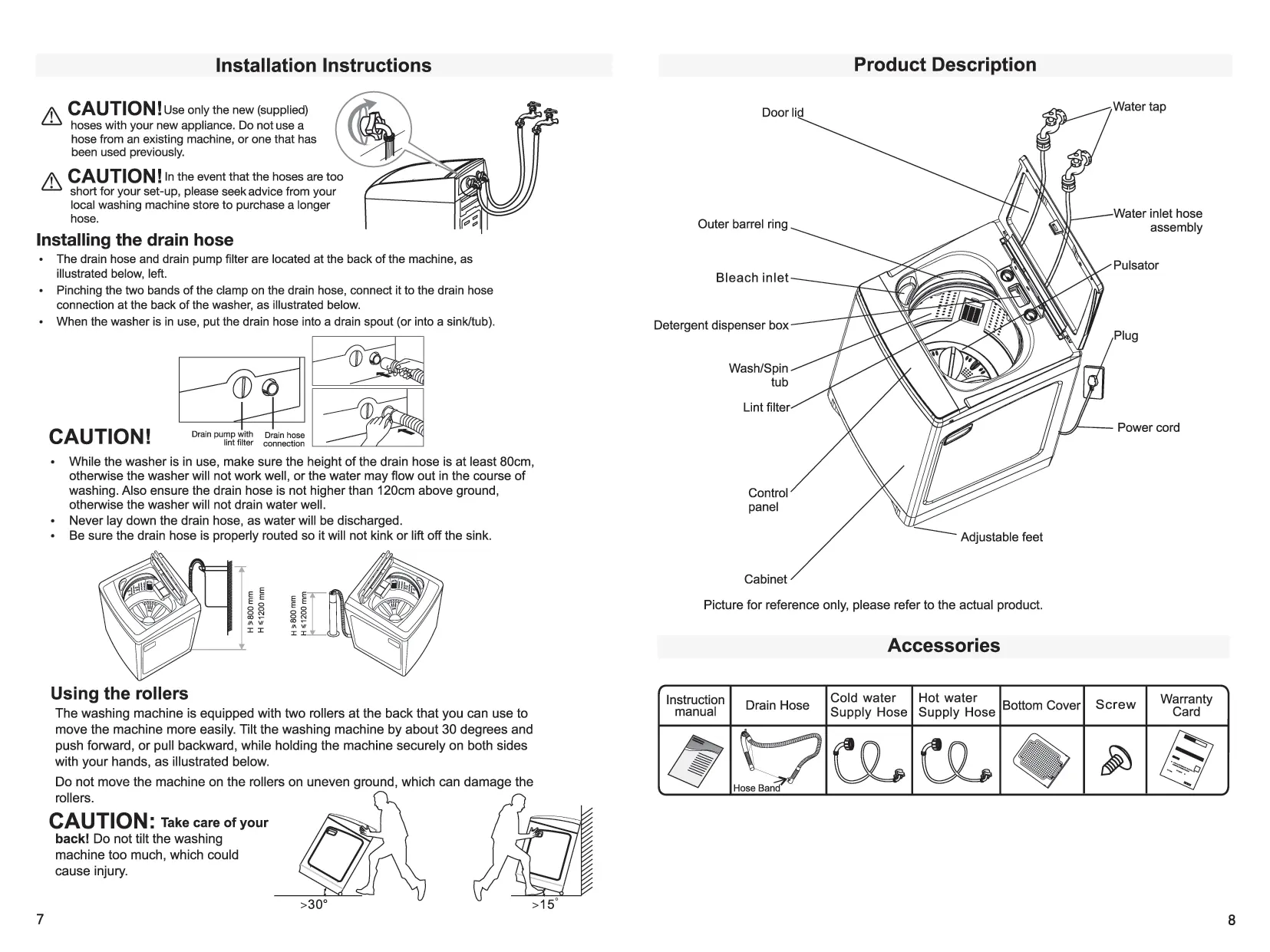

- Wąż odpływowy: Wąż musi być zamontowany na wysokości od 80 cm do 120 cm, aby zapewnić prawidłowe odprowadzanie wody i zapobiec jej cofaniu.
Obsługa urządzenia

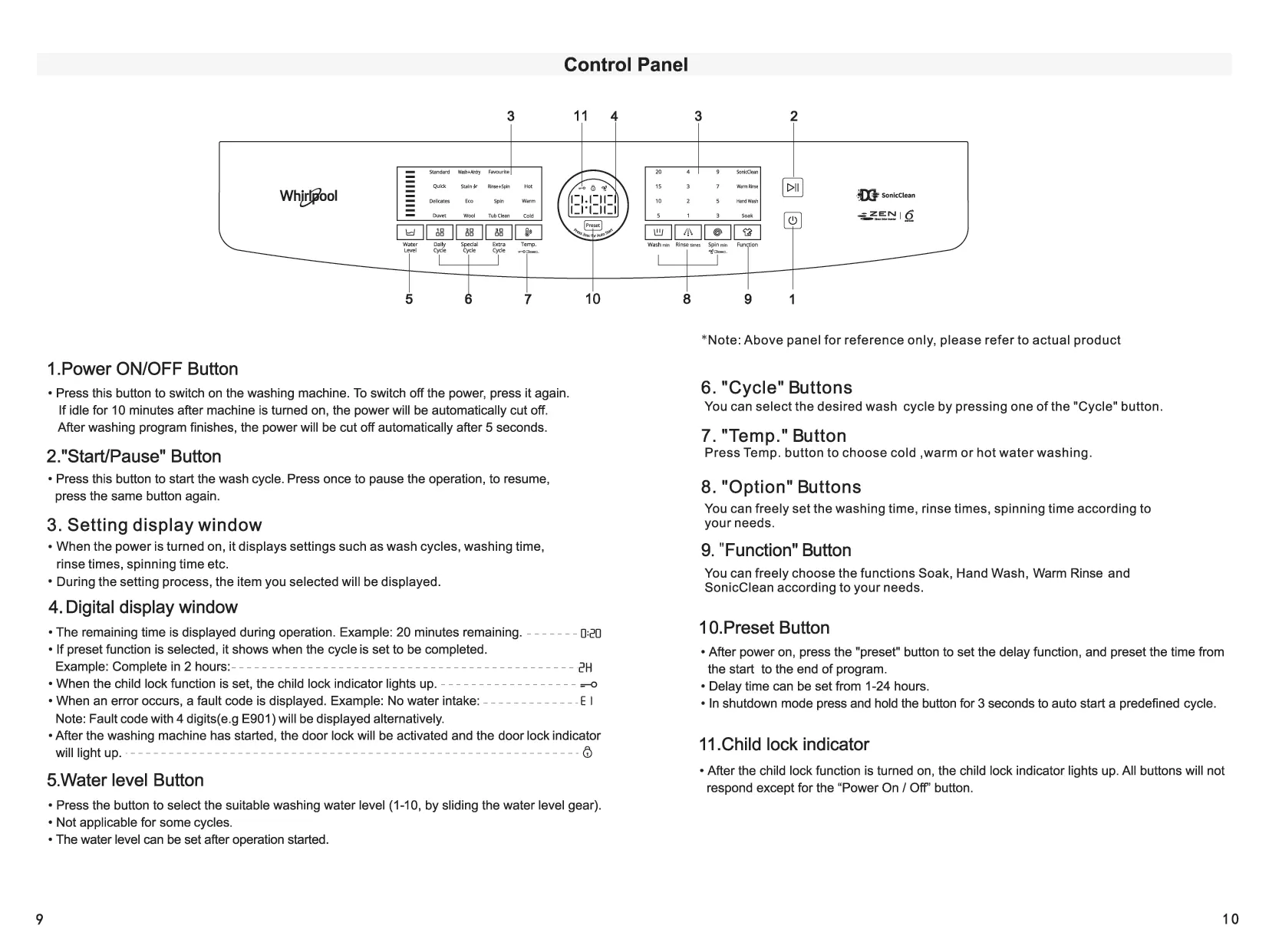

Panel sterowania umożliwia wybór cyklu prania, poziomu wody oraz funkcji dodatkowych.
- Włączanie: Naciśnij przycisk Power ON/OFF.
- Wybór cyklu: Wybierz odpowiedni program (np. Standard, Quick, Delicates, Duvet, Wool).

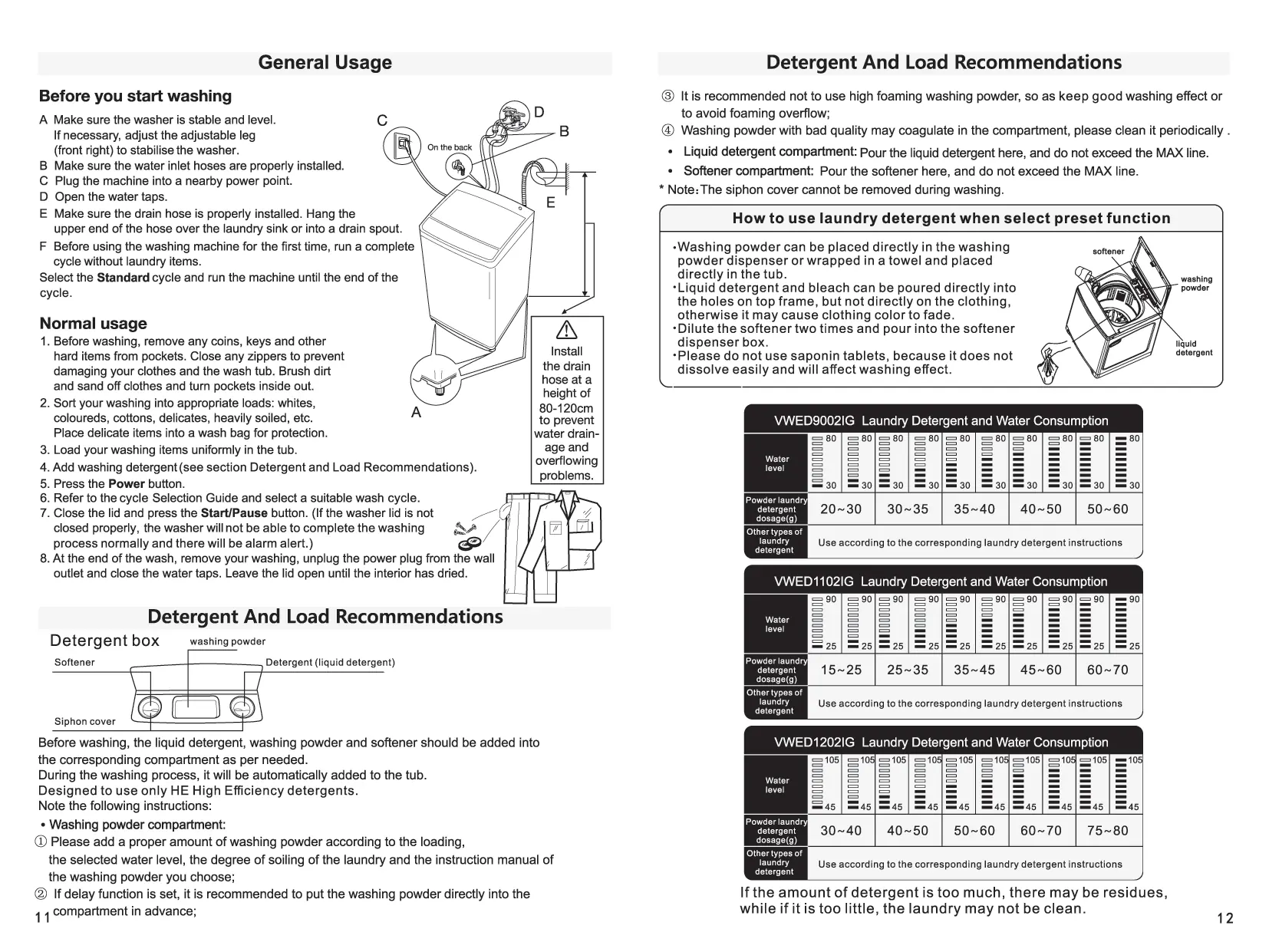

- Detergenty: Dodaj proszek lub płyn do odpowiednich przegródek w szufladzie. Nie przekraczaj linii MAX.
- Start: Po załadowaniu prania i zamknięciu pokrywy naciśnij przycisk Start/Pause.
Funkcje specjalne
- Blokada rodzicielska (Child Lock): Zapobiega przypadkowej zmianie ustawień przez dzieci. Aktywuje się poprzez przytrzymanie przycisku Temp. przez 3 sekundy.
- Preset (Opóźnienie): Pozwala zaprogramować czas zakończenia prania z wyprzedzeniem od 1 do 24 godzin.
- SonicClean: Wykorzystuje funkcję ultradźwiękową do lepszego usuwania plam.
Konserwacja i czyszczenie
Regularna konserwacja zapewnia długą żywotność urządzenia:
- Filtr kłaczków: Należy czyścić regularnie (zalecane co tydzień). Wyjmij filtr, opłucz pod bieżącą wodą i zamontuj ponownie.
- Filtr zaworu wlotowego: Czyść co 6 miesięcy, aby uniknąć zatorów.

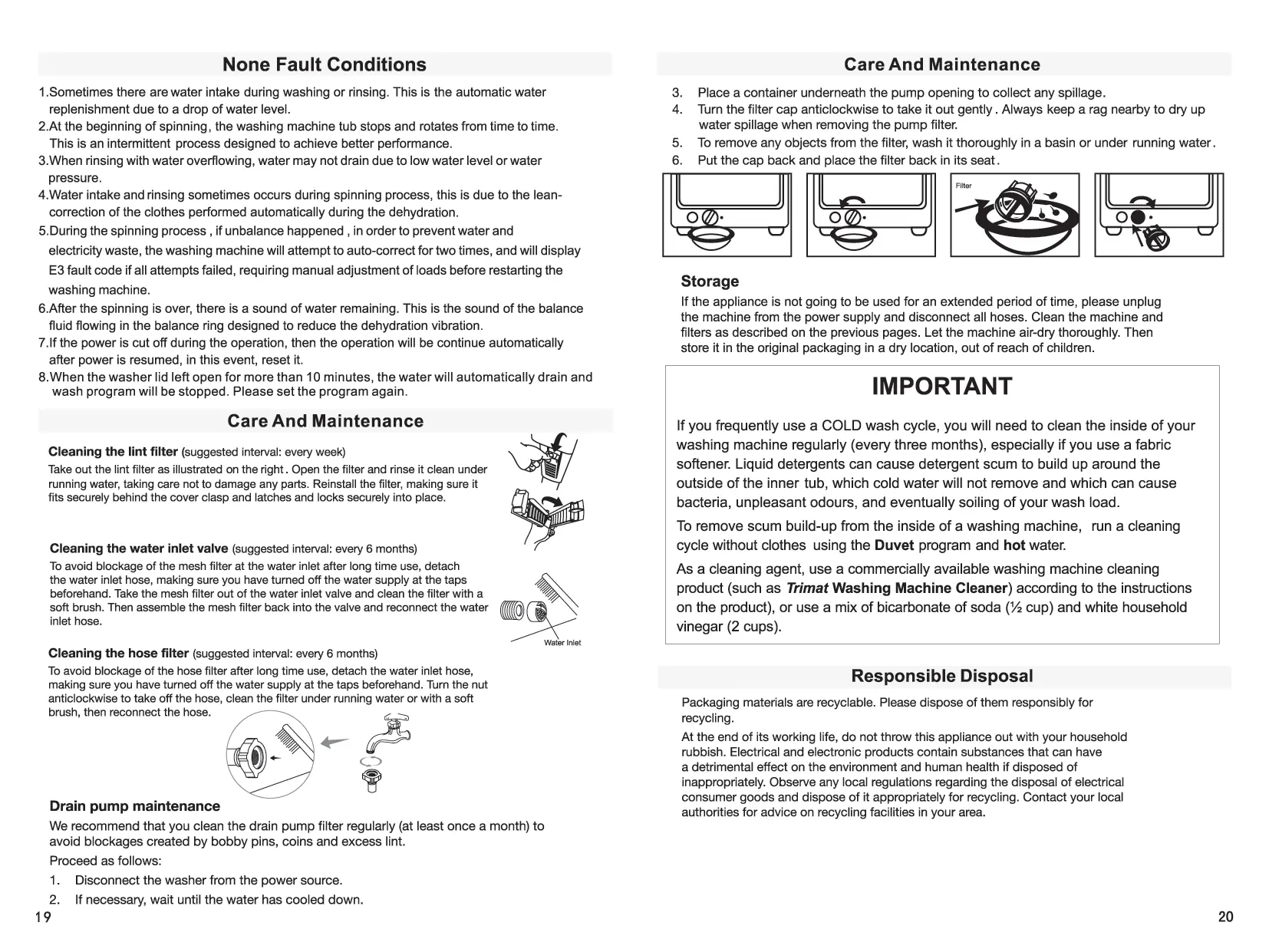

- Filtr pompy odpływowej: Czyść regularnie, aby usunąć zanieczyszczenia (np. monety, kłaczki).
Rozwiązywanie problemów
W przypadku wystąpienia błędu, na wyświetlaczu pojawi się kod:
- E1: Brak dopływu wody (sprawdź kran, ciśnienie, zagięcia węża).
- E2: Problem z odpływem (sprawdź wysokość węża, zatory w filtrze).
- E3: Błąd wirowania (nierównomierny załadunek, pralka nie jest wypoziomowana).
- E4: Otwarta pokrywa.
Informacje o producencie
Whirlpool
Praktyczna pomoc
Typowe problemy
Kod błędu E1 (brak wody)
Sprawdź, czy kran jest odkręcony, wąż nie jest zagięty, a filtr wlotowy nie jest zatkany.
Kod błędu E2 (problem z odpływem)
Upewnij się, że wąż odpływowy jest na wysokości 80-120 cm i nie jest zatkany.
Kod błędu E3 (brak wirowania)
Pranie może być nierównomiernie rozłożone w bębnie. Sprawdź, czy pralka stoi stabilnie.
Pralka nie włącza się
Sprawdź zasilanie, bezpieczniki oraz czy przycisk Start/Pause został wciśnięty.
Przed użyciem
- Usuń wszystkie twarde przedmioty z kieszeni ubrań.
- Upewnij się, że pralka jest wypoziomowana.
- Sprawdź, czy ciśnienie wody mieści się w zakresie 30-800 kPa.
- Podłącz węże dopływowe zgodnie z oznaczeniami kolorystycznymi.
- Uruchom pełny cykl Standard bez prania przed pierwszym użyciem.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Pojemność prania
- 9kg (VWED9002IG), 11kg (VWED1102IG), 12kg (VWED1202IG).
- Ciśnienie wody
- 0.03-0.8 MPa.
Ilustracje i schematy
- Wąż odpływowy musi być zamontowany na wysokości od 80 do 120 cm od podłoża.
- Osłona dolna musi być zamontowana przed pierwszym użyciem pralki.
Zgodność modelu
- Używaj wyłącznie detergentów typu HE (High Efficiency).
- Temperatura wody nie powinna przekraczać 60°C.
