Instrukcja obsługi wideorejestratora Wolfbox X3
Szybki przewodnik po wideorejestratorze Wolfbox X3. Dowiedz się, jak zainstalować kamerę, skonfigurować funkcje ADAS, połączyć się z aplikacją i rozwiązywać problemy.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Wolfbox X3 to 2-kanałowy wideorejestrator z funkcjami ADAS. Instalacja wymaga montażu kamery przedniej na szybie, poprowadzenia kabla zasilającego przez słupek A oraz podłączenia kamery tylnej. Urządzenie obsługuje karty microSD do 512GB i wymaga zasilania 12V/24V. str. 1, 16, 17, 26
Najważniejsze czynności
- Jak połączyć się z Wi-Fi? str. 23
- Jak zainstalować kamerę? str. 26, 27
Pierwsze uruchomienie
- Przetestuj urządzenie przed montażem, włóż kartę SD i sformatuj ją w ustawieniach. str. 26
Problemy i rozwiązania
Brak sygnału GPS
Wyczyść styki, sprawdź zakłócenia (metalowa folia), wyjedź na otwartą przestrzeń.
str. 29Konserwacja i reset
- Zresetuj urządzenie za pomocą małego otworu resetującego po prawej stronie kamery. str. 29
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Rozdzielczość przednia | 2.5K | Jakość nagrywania kamery przedniej | str. 12 |
| Rozdzielczość tylna | 1080P | Jakość nagrywania kamery tylnej | str. 12 |
Gdzie szukać w PDF
- Instalacja str. 26, 27, 28
- Ustawienia str. 18, 19, 20, 21
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Wideorejestrator Wolfbox X3 to zaawansowane urządzenie 2-kanałowe. Przed montażem zaleca się przetestowanie urządzenia i wszystkich akcesoriów. Urządzenie wymaga karty microSD klasy 10 (zalecane formatowanie FAT32 dla kart powyżej 32GB). Pamiętaj, że tryb parkingowy wymaga osobno zakupionego zestawu zasilającego (hardware kit).
Zawartość zestawu
- Kamera przednia 2.5K
- Kamera tylna 1080P
- Kabel zasilający z ładowarką samochodową
- Kabel do kamery tylnej
- Narzędzie montażowe, naklejki elektrostatyczne, klipsy do kabli, ściereczka do obiektywu
Instalacja
Instalacja karty SD
Upewnij się, że wideorejestrator jest wyłączony przed włożeniem lub wyjęciem karty pamięci.
Montaż kamery przedniej
Odklej folię z naklejki elektrostatycznej i umieść ją na szybie w wybranym miejscu. Następnie przymocuj kamerę do naklejki i dociśnij.
Układanie kabli
Użyj dołączonego narzędzia, aby ukryć kabel zasilający wzdłuż przedniej szyby i podsufitki, prowadząc go przez słupek A. Podłącz kabel kamery tylnej i ukryj go w szczelinach między podsufitką a karoserią.
Montaż kamery tylnej
Wyczyść tylną szybę, naklej naklejkę elektrostatyczną, usuń pęcherzyki powietrza, a następnie przyklej kamerę tylną za pomocą taśmy samoprzylepnej.
Obsługa i funkcje
Smart Drive (ADAS)
Funkcja ta obejmuje ostrzeżenia o opuszczeniu pasa ruchu, ryzyku kolizji oraz funkcję "Stop & Go". System kalibruje się automatycznie podczas jazdy z prędkością powyżej 20 km/h przez 2-3 minuty.
Połączenie z aplikacją
Pobierz aplikację "WOLFBOX". Włącz Wi-Fi w ustawieniach kamery, a następnie połącz telefon z siecią Wi-Fi kamery (domyślne hasło: 12345678).
Rozwiązywanie problemów
- Brak sygnału GPS: Sprawdź połączenie z uchwytem, upewnij się, że nie ma zakłóceń (np. metalowa folia na szybie).
- Błąd karty SD: Sformatuj kartę w ustawieniach lub sprawdź, czy jest to karta klasy 10.
- Restartowanie urządzenia: Użyj oryginalnej ładowarki samochodowej. Jeśli problem nie ustąpi, zresetuj urządzenie przyciskiem reset.
Praktyczna pomoc
Typowe problemy
Brak sygnału GPS
Wyczyść styki na uchwycie, sprawdź czy na szybie nie ma metalowej folii blokującej sygnał, wyjedź na otwartą przestrzeń.
Błąd karty pamięci
Sformatuj kartę w ustawieniach urządzenia. Upewnij się, że używasz karty klasy 10.
Urządzenie restartuje się lub nie włącza
Używaj wyłącznie oryginalnej ładowarki samochodowej. Sprawdź, czy akcesoria nie powodują zwarcia. Zresetuj urządzenie przyciskiem reset.
Problem z połączeniem Wi-Fi
Upewnij się, że telefon jest w odległości ok. 4-5 metrów od kamery. Wyłącz VPN i dane mobilne w telefonie.
Przed użyciem
- Przetestuj działanie kamery przed montażem.
- Włóż kartę microSD (klasa 10).
- Sformatuj kartę pamięci w ustawieniach.
- Skonfiguruj datę i godzinę.
- Ustaw preferowane parametry nagrywania.
Parametry w praktyce
- Rozdzielczość przednia
- 2.5K (60fps lub 30fps)
- Rozdzielczość tylna
- 1080P (30fps)
- Tryb parkingowy
- Wymaga osobnego zestawu zasilającego (hardware kit).

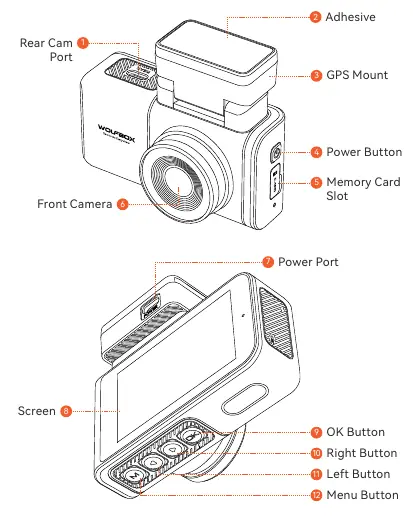

Ilustracje i schematy
- Przycisk zasilania: Włączanie/wyłączanie, migawka.
- Przycisk Menu: Dostęp do ustawień.
- Przyciski lewo/prawo: Nawigacja, sterowanie Wi-Fi/Audio.
- Przycisk OK: Potwierdzenie, zmiana widoku ekranu.
Zgodność modelu
- Obsługuje pojazdy z instalacją 12V i 24V.
- Karty SD do 512GB.
- Wymaga zestawu hardware kit do trybu parkingowego.
