Instrukcja obsługi wideorejestratora Cobra SC 200D
Szybki przewodnik po wideorejestratorze Cobra SC 200D. Dowiedz się, jak zamontować kamerę, podłączyć zasilanie, korzystać z komend głosowych i obsługiwać funkcje nagrywania.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Cobra SC 200D to wideorejestrator samochodowy z obsługą komend głosowych. Aby rozpocząć, zamontuj uchwyt na szybie, podłącz zasilanie 12V i włóż kartę MicroSD. Urządzenie obsługuje nagrywanie w pętli oraz nagrywanie awaryjne. str. 1, 2
Najważniejsze czynności
- Montaż urządzenia str. 2
- Używanie komend głosowych str. 1
Pierwsze uruchomienie
- Zamontuj uchwyt GPS i usuń folię ochronną z obiektywu. str. 2
- Przymocuj kamerę do szyby. str. 2
- Podłącz zasilanie 12V. str. 2
Konserwacja i reset
- Urządzenie posiada przycisk Reset znajdujący się na obudowie. str. 2
Gdzie szukać w PDF
- Funkcje przycisków i komendy głosowe str. 1
- Montaż i elementy zestawu str. 2
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Cobra SC 200D to wideorejestrator samochodowy wyposażony w funkcje nagrywania QHD, GPS oraz obsługę komend głosowych. Niniejsza instrukcja stanowi przewodnik szybkiego startu, obejmujący montaż urządzenia, podłączenie zasilania oraz podstawową obsługę przycisków i funkcji głosowych.
Montaż i instalacja
Proces instalacji wideorejestratora składa się z trzech głównych kroków:
- Przygotowanie: Zamontuj uchwyt GPS i usuń folię ochronną z uchwytu oraz przedniego obiektywu.
- Montaż na szybie: Przymocuj zestaw kamery do przedniej szyby pojazdu.
- Podłączenie zasilania: Podłącz urządzenie do źródła zasilania 12V w samochodzie.
W przypadku korzystania z kamery tylnej lub kabinowej, podłącz kabel przedłużający do portu wejścia wideo (Video Input Port) w wideorejestratorze, a następnie podłącz kamerę tylną zgodnie ze schematem.
Obsługa i przyciski
Urządzenie posiada różne funkcje w zależności od trybu pracy:
- Gdy nagrywanie jest zatrzymane: Dostęp do menu ustawień, robienie zdjęć (zapisywane w folderze Photo), dostęp do menu odtwarzania nagrań oraz rozpoczęcie nagrywania w pętli.
- Podczas nagrywania: Zapisywanie bieżącego klipu (ochrona przed nadpisaniem), robienie zdjęć, włączanie/wyłączanie mikrofonu oraz zatrzymanie nagrywania w pętli.
Komendy głosowe
Wideorejestrator obsługuje komendy głosowe, które pozwalają na bezpieczną obsługę podczas jazdy:
- Front Video On: Wyświetla obraz z przedniej kamery.
- Rear Video On: Wyświetla obraz z tylnej kamery (wymaga opcjonalnej kamery).
- Record Video: Rozpoczyna nagrywanie w pętli.
- Lock Video: Blokuje wideo jako ulubione (podczas nagrywania) lub rozpoczyna nagrywanie awaryjne (jeśli nie nagrywa).
- Screen On / Screen Off: Włącza lub wyłącza wyświetlacz.
- Take Photo: Robi zdjęcie i zapisuje w folderze Photos.

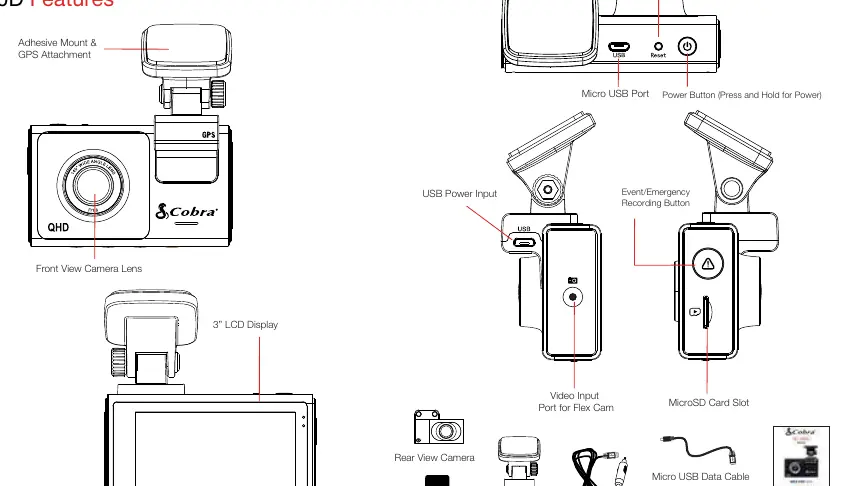

Elementy zestawu
W pudełku znajdują się: wideorejestrator, uchwyt z GPS, ładowarka samochodowa, kabel Micro USB, karta MicroSD 16GB oraz opcjonalnie kamera tylna (zależnie od wersji).
Praktyczna pomoc
Typowe problemy
Kamera nie nagrywa w pętli
Upewnij się, że nagrywanie nie zostało zatrzymane ręcznie przyciskiem. Sprawdź status na pasku u góry ekranu.
Brak obrazu z kamery tylnej
Upewnij się, że kabel przedłużający jest poprawnie podłączony do portu Video Input w wideorejestratorze oraz do kamery tylnej.
Przed użyciem
- Usuń folię ochronną z uchwytu GPS i przedniego obiektywu
- Włóż kartę MicroSD do slotu w urządzeniu
- Zamontuj uchwyt GPS na szybie
- Podłącz kabel zasilający do gniazda 12V w pojeździe
Ilustracje i schematy
- Schemat pokazuje podłączenie kamery tylnej do portu Video Input w wideorejestratorze.

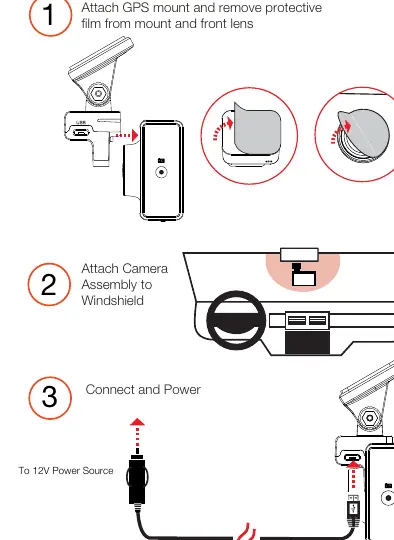

- Instrukcja montażu krok po kroku: 1. Montaż uchwytu, 2. Montaż na szybie, 3. Podłączenie zasilania.
Zgodność modelu
- Kamera tylna jest opcjonalnym akcesorium sprzedawanym oddzielnie.
- Urządzenie wymaga zasilania 12V z gniazda samochodowego.
