Instrukcja obsługi radia CB Cobra 19MINICB

Szybki przewodnik po radiu CB Cobra 19MINICB. Dowiedz się, jak obsługiwać urządzenie, zmieniać kanały, konfigurować funkcje menu, ustawiać blokadę szumów (Squelch) oraz korzystać z funkcji VOX.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

Cobra 19MINICB to ultrakompaktowe radio CB z 40 kanałami, funkcją VOX, regulowaną blokadą szumów (Squelch) i obsługą zewnętrznego głośnika. str. 2

Najważniejsze czynności

Włączanie/wyłączanie: Naciśnij przycisk POWER. str. 2
Wybór kanału: Naciśnij POWER, następnie użyj przycisków UP/DN na mikrofonie. str. 2

Pierwsze uruchomienie

Podłącz antenę, sprawdź zasilanie, włącz radio przyciskiem POWER i ustaw odpowiedni kanał. str. 2

Problemy i rozwiązania

Resetowanie do ustawień fabrycznych

Wejdź w menu, wybierz RESET, zatwierdź przyciskiem POWER i przytrzymaj go, aż miganie ustanie.

str. 1

Konserwacja i reset

Procedura resetu do ustawień fabrycznych jest dostępna w menu urządzenia. str. 1

Dane techniczne

Parametr	Wartość	Znaczenie	Strony
Kanały	40	Liczba obsługiwanych kanałów CB.	str. 2
Maksymalny zysk anteny	5 dBi	Maksymalny dopuszczalny zysk anteny.	str. 2, 3
Impedancja anteny	50 Ohm	Wymagana impedancja anteny.	str. 3

Gdzie szukać w PDF

Obsługa i menu str. 1
Funkcje i opis str. 2
Informacje prawne i zgodność str. 3
Gwarancja i serwis str. 4

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Strona 1

Strona 2

Najważniejsze informacje z instrukcji

Cobra 19MINICB to ultrakompaktowe radio CB przeznaczone do użytku rekreacyjnego w pojazdach. Instrukcja zawiera procedury obsługi, konfiguracji menu, ustawiania blokady szumów (Squelch) oraz korzystania z funkcji głośnomówiącej VOX. Urządzenie obsługuje 40 kanałów i posiada wsparcie dla zewnętrznego głośnika.

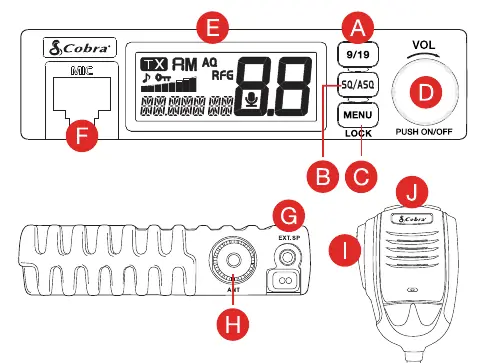

Opis urządzenia

Radio składa się z jednostki głównej z wyświetlaczem LCD oraz mikrofonu z przyciskami sterującymi. Kluczowe elementy to:

Wyświetlacz LCD: Pokazuje kanał, stan funkcji (VOX, blokada klawiszy) oraz wskaźniki sygnału.
Przyciski sterujące: 9/19 (szybki wybór kanałów), MENU/LOCK (ustawienia i blokada), VOL (głośność/zasilanie), SQ/ASQ (blokada szumów).
Złącza: Gniazdo mikrofonu, gniazdo zewnętrznego głośnika (3.5mm mono), gniazdo antenowe.

Obsługa radia

Włączanie i wyłączanie: Naciśnij i zwolnij przycisk POWER, aby włączyć radio. Aby wyłączyć, naciśnij i przytrzymaj przycisk POWER, aż wyświetlacz zgaśnie.

Regulacja głośności: Użyj przycisku POWER (obracanie) do regulacji głośności.

Wybór kanału: Po włączeniu radia naciśnij przycisk POWER, aby przejść do wyboru kanału. Użyj przycisków UP/DN na mikrofonie, aby zmienić kanał, a następnie naciśnij POWER, aby zatwierdzić.

Blokada szumów (Squelch): Naciśnij przycisk SQ/ASQ, aby dostosować poziom blokady szumów (1-34) lub ustawić Auto Squelch (ASQ). Użyj przycisków UP/DN na mikrofonie do zmiany wartości.

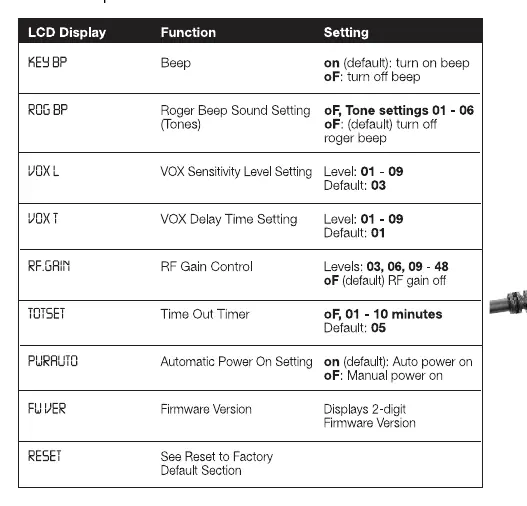

Menu i ustawienia

Aby wejść do menu, naciśnij i zwolnij przycisk MENU. Użyj przycisków UP/DN na mikrofonie, aby wybrać funkcję, a następnie przycisk POWER, aby wejść w ustawienia. Dostępne opcje:

KEY BP: Włączanie/wyłączanie dźwięku przycisków.
ROG BP: Roger Beep (dźwięk zakończenia nadawania).
VOX L: Czułość funkcji VOX (poziomy 01-09).
VOX T: Opóźnienie funkcji VOX (poziomy 01-09).
RF GAIN: Kontrola wzmocnienia RF (poziomy 03, 06, 09-48).
TOTSET: Time Out Timer (ograniczenie czasu nadawania, 01-10 minut).
PWR AUTO: Automatyczne włączanie zasilania.
FU VER: Wersja oprogramowania układowego.

Funkcje specjalne

VOX: Aby aktywować, naciśnij i przytrzymaj przycisk PTT na mikrofonie, a następnie naciśnij przycisk MENU. Ikona mikrofonu na wyświetlaczu potwierdzi aktywność funkcji.

Blokada klawiszy: Naciśnij i przytrzymaj przycisk MENU przez 3 sekundy. Ikona kłódki pojawi się na wyświetlaczu.

Resetowanie do ustawień fabrycznych

Naciśnij przycisk MENU, aby wejść do menu.
Użyj przycisku POWER lub UP/DN, aby wybrać opcję RESET.
Naciśnij przycisk POWER, aby wybrać. Napis RESET zacznie migać.
Naciśnij i przytrzymaj przycisk POWER, aż miganie ustanie.
Zwolnij przycisk, radio zresetuje się automatycznie.

Bezpieczeństwo i zgodność

Urządzenie jest zgodne z przepisami FCC (Part 15) oraz wymogami Industry Canada (RSS-GEN). Należy przestrzegać minimalnej odległości od ciała podczas pracy (45.5 cm dla USA, 54.1 cm dla Kanady). Używaj tylko zatwierdzonych anten o maksymalnym zysku 5 dBi.

Praktyczna pomoc

Typowe problemy

Brak dźwięku lub słaby odbiór

Sprawdź poziom głośności oraz ustawienia blokady szumów (Squelch). Zbyt wysoki poziom Squelch może blokować słabe sygnały.

Funkcja VOX nie działa poprawnie

Dostosuj czułość (VOX L) oraz opóźnienie (VOX T) w menu urządzenia.

Radio zachowuje się nieprawidłowo

Wykonaj procedurę resetowania do ustawień fabrycznych opisaną w instrukcji.

Przed użyciem

Sprawdź, czy antena jest poprawnie podłączona do gniazda antenowego.
Upewnij się, że zasilanie jest stabilne i zgodne z wymaganiami.
Sprawdź, czy impedancja anteny wynosi 50 Ohm.
Upewnij się, że radio jest zamontowane w miejscu zapewniającym odpowiednią wentylację.

Parametry w praktyce

Maksymalny zysk anteny: Obsługiwany zysk anteny wynosi 5 dBi.
Impedancja anteny: Wymagana impedancja wynosi 50 Ohm.

Ilustracje i schematy

Panel przedni zawiera wyświetlacz LCD, przyciski wyboru kanałów 9/19, przycisk MENU/LOCK oraz pokrętło głośności/zasilania.
Mikrofon posiada przycisk PTT (Push-To-Talk) oraz przyciski UP/DN do zmiany kanałów i ustawień.

Zgodność modelu

Radio wymaga zewnętrznej anteny o impedancji 50 Ohm.
Obsługuje zewnętrzne głośniki z wtykiem 3.5mm mono.
