Instrukcja obsługi radia CB Cobra 19MINI

Szybki przewodnik po obsłudze radia CB Cobra 19MINI. Dowiedz się, jak korzystać z funkcji VOX, regulacji Squelch, ASQ, blokady klawiatury oraz jak przywrócić ustawienia fabryczne urządzenia.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

Radio Cobra 19MINI obsługuje się głównie za pomocą pokrętła POWER (włączanie, głośność, zmiana kanałów) oraz przycisku MENU. Funkcje takie jak Squelch i ASQ reguluje się dedykowanym przyciskiem SQ/ASQ. str. 1, 2

Najważniejsze czynności

Włączanie radia str. 2
Zmiana kanału str. 2
Blokada klawiatury str. 1

Problemy i rozwiązania

Radio nie odbiera sygnału

Dostosuj poziom Squelch (zbyt wysoki poziom blokuje sygnały).

str. 2

Konserwacja i reset

Przywracanie ustawień fabrycznych str. 1

Dane techniczne

Parametr	Wartość	Znaczenie	Strony
Squelch	34 poziomy	Ręczna regulacja blokady szumów	str. 2
ASQ	9 poziomów	Automatyczna blokada szumów	str. 2

Gdzie szukać w PDF

Obsługa i Menu str. 1
Funkcje i Diagram str. 2

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Strona 1

Strona 2

Najważniejsze informacje

Radio CB Cobra 19MINI to kompaktowe urządzenie przeznaczone do komunikacji w pojazdach. Niniejsza instrukcja zawiera wskazówki dotyczące podstawowej obsługi, konfiguracji funkcji zaawansowanych oraz zarządzania ustawieniami menu. Przed rozpoczęciem użytkowania upewnij się, że antena jest prawidłowo podłączona.

Opis urządzenia

Urządzenie posiada pokrętło POWER służące zarówno do włączania/wyłączania, regulacji głośności, jak i zmiany kanałów. Na przednim panelu znajdują się przyciski szybkiego dostępu do kanałów ratunkowych 9/19, przycisk Squelch/ASQ oraz przycisk MENU/LOCK. Mikrofon wyposażony jest w przycisk PTT (Push-to-Talk) oraz przyciski zmiany kanałów.

Podstawowa obsługa

Włączanie i wyłączanie: Naciśnij pokrętło POWER.
Regulacja głośności: Obracaj pokrętłem POWER (zgodnie z ruchem wskazówek zegara zwiększa głośność, przeciwnie zmniejsza).
Zmiana kanałów: Po włączeniu radia naciśnij pokrętło POWER, aby aktywować wybór kanału. Obracaj pokrętłem, aby zmienić numer kanału, a następnie naciśnij je ponownie, aby zatwierdzić.
Blokada klawiatury: Przytrzymaj przycisk MENU przez 3 sekundy. Ikona kłódki na wyświetlaczu potwierdzi aktywację blokady.

Funkcje zaawansowane

Squelch (Blokada szumów): Dostępne 34 poziomy. Naciśnij przycisk SQ/ASQ, a następnie użyj pokrętła POWER lub przycisków na mikrofonie, aby ustawić poziom.
ASQ (Automatyczna blokada szumów): Przytrzymaj przycisk SQ/ASQ aż na wyświetlaczu pojawi się symbol ASQ. Wyższy numer oznacza silniejszy sygnał wymagany do odblokowania dźwięku.
VOX (Nadawanie aktywowane głosem): Przytrzymaj przycisk PTT na mikrofonie, a następnie naciśnij przycisk MENU, aby włączyć lub wyłączyć funkcję.

Menu i ustawienia

Aby wejść do menu, naciśnij przycisk MENU. Użyj pokrętła POWER lub przycisków na mikrofonie do wyboru funkcji, a następnie naciśnij POWER, aby wejść w ustawienia. Po wybraniu wartości naciśnij POWER, aby zatwierdzić. Dostępne opcje obejmują m.in. dźwięk klawiszy (KEY BP), dźwięk Roger Beep (ROG BP), czułość VOX (VOX L), opóźnienie VOX (VOX T), wzmocnienie RF (RF GAIN) oraz timer wyłączenia (TOTSET).

Resetowanie do ustawień fabrycznych

Naciśnij przycisk MENU.
Wybierz opcję RESET za pomocą pokrętła POWER.
Naciśnij pokrętło POWER, aby wybrać.
Przytrzymaj pokrętło POWER, aż napis RESET przestanie migać.
Zwolnij pokrętło, aby przywrócić ustawienia fabryczne.

Praktyczna pomoc

Typowe problemy

Radio nie odbiera sygnału

Sprawdź poziom Squelch. Jeśli jest ustawiony zbyt wysoko, radio będzie blokować słabsze sygnały.

Głośnik zewnętrzny nie działa

Upewnij się, że używasz wtyczki 3.5mm mono. Nie zwieraj przewodów głośnika do masy, ponieważ może to uszkodzić wzmacniacz.

Przed użyciem

Podłącz antenę CB przed nadawaniem.
Sprawdź, czy zasilanie 12V jest stabilne.
Ustaw odpowiedni poziom Squelch dla aktualnych warunków.
Sprawdź, czy mikrofon jest poprawnie podłączony do gniazda.

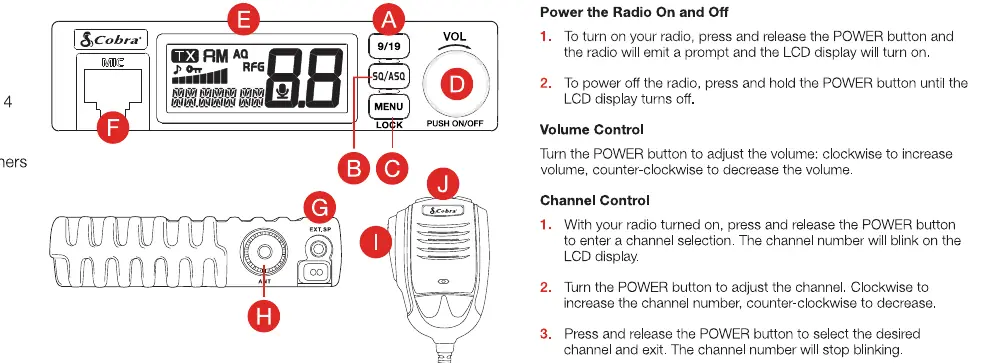

Ilustracje i schematy

A: Przycisk 9/19 do szybkiego wyboru kanałów ratunkowych.
B: Przycisk Squelch do regulacji blokady szumów.
C: Przycisk Menu/Lock do ustawień i blokady klawiszy.
D: Pokrętło Power/Volume do włączania, głośności i zmiany kanałów.
F: Gniazdo mikrofonu.

Zgodność modelu

Wymaga anteny CB (brak w zestawie).
Głośnik zewnętrzny musi posiadać wtyczkę 3.5mm mono.
