Instrukcja obsługi radiotelefonu Braun SE 400 dig

Kompletny przewodnik po radiotelefonie Braun SE 400 dig. Dowiedz się, jak podłączyć urządzenie, obsługiwać tryby pracy, dostrajać częstotliwości oraz przeprowadzać konserwację i serwis.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • Braun SE 400 dig to radiotelefon pracujący w paśmie 2 metrów (144-146 MHz), obsługujący modulację SSB oraz FM. Jest to urządzenie stacjonarno-mobilne wymagające zewnętrznej anteny 50-75 Ohm. str. 1, 11

Najważniejsze czynności

  • Wybór trybu pracy str. 8
  • Dostrajanie częstotliwości str. 7

Pierwsze uruchomienie

  • Podłączenie zasilania str. 5

Problemy i rozwiązania

Wskaźnik dB nie wraca do zera

Wymaga kalibracji za pomocą potencjometru R17.

str. 15

Dane techniczne

Parametr Wartość Znaczenie Strony
Zakres częstotliwości 144 - 146 MHz Zakres pracy radiotelefonu str. 11
Moc wyjściowa RF 10 W Moc nadawania str. 11

Gdzie szukać w PDF

  • Panel tylny i podłączenia str. 5
  • Panel przedni i obsługa str. 7
  • Schematy elektryczne str. 20, 21, 22, 23
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Panel tylny urządzenia z opisem złączy Strona 5 Schemat połączeń wtyczek Strona 6 Panel przedni z opisem elementów sterujących Strona 7 Wnętrze urządzenia z punktami regulacyjnymi Strona 19

Najważniejsze informacje

Braun SE 400 dig to radiotelefon pracujący w paśmie 2 metrów (144-146 MHz), obsługujący modulację SSB oraz FM. Urządzenie jest przeznaczone dla zaawansowanych użytkowników i wymaga poprawnego dostrojenia oraz konfiguracji anteny o impedancji 50-75 Ohm. Instrukcja zawiera zarówno wytyczne dotyczące codziennej obsługi, jak i szczegółowe procedury serwisowe oraz schematy blokowe.

Podłączenie urządzenia

Wszystkie złącza znajdują się na tylnym panelu urządzenia:

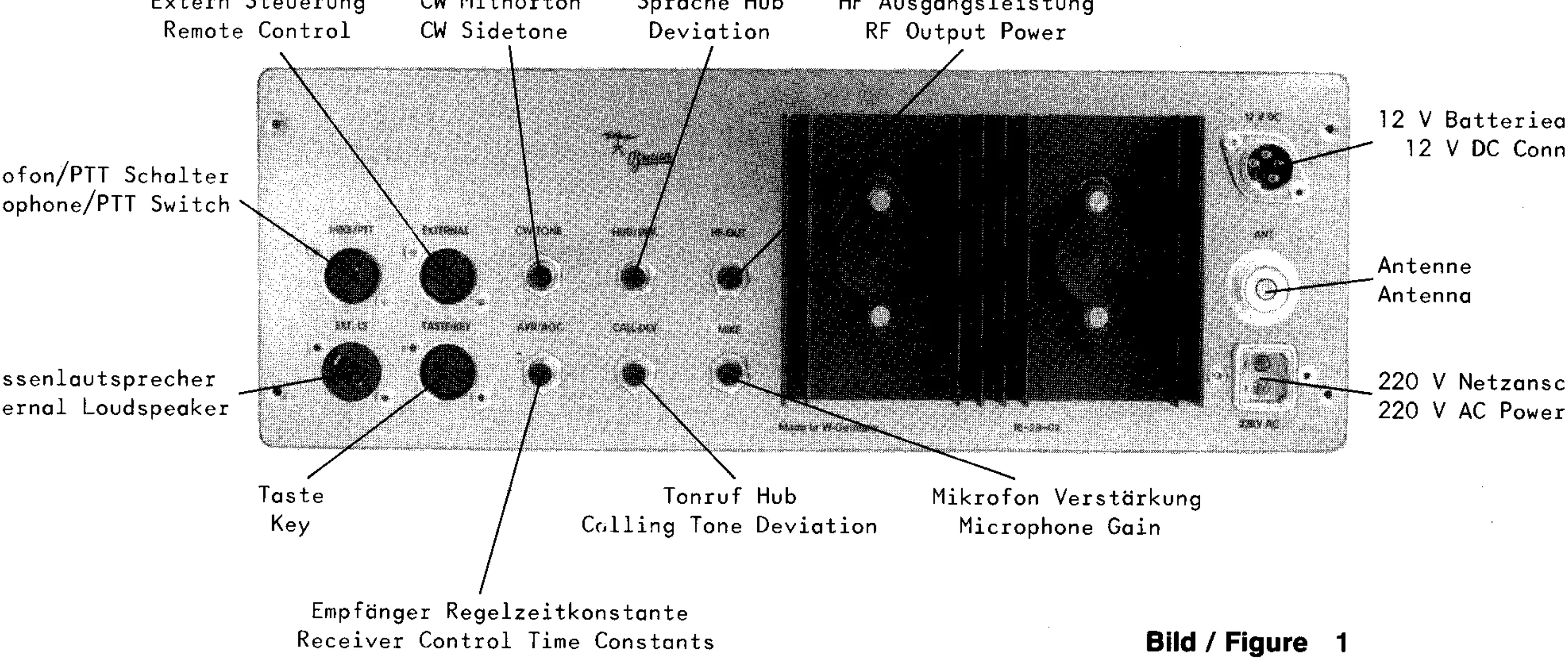

Panel tylny urządzenia z opisem złączy
Panel tylny urządzenia z opisem złączy

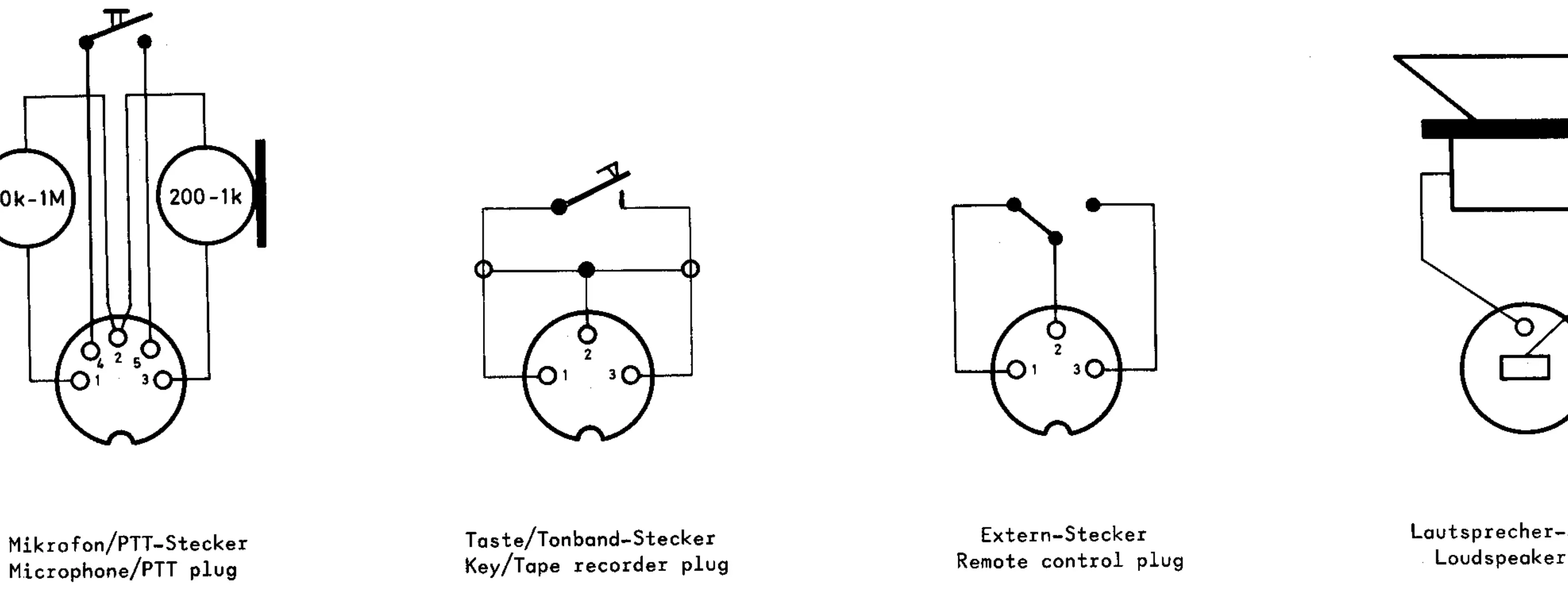

Schemat połączeń wtyczek
Schemat połączeń wtyczek
  • Zasilanie: Urządzenie może być zasilane z sieci 220V AC lub z akumulatora 12V DC (wymagane napięcie 11-14.5V).
  • Antena: Złącze ANT przeznaczone dla kabla koncentrycznego o impedancji 50-75 Ohm.
  • Akcesoria: Gniazda dla mikrofonu (5-pin), klucza telegraficznego (3-pin), zewnętrznego głośnika (4 Ohm) oraz sterowania zewnętrznego (np. wzmacniacza).

Obsługa i tryby pracy

Podstawowe funkcje sterowania:

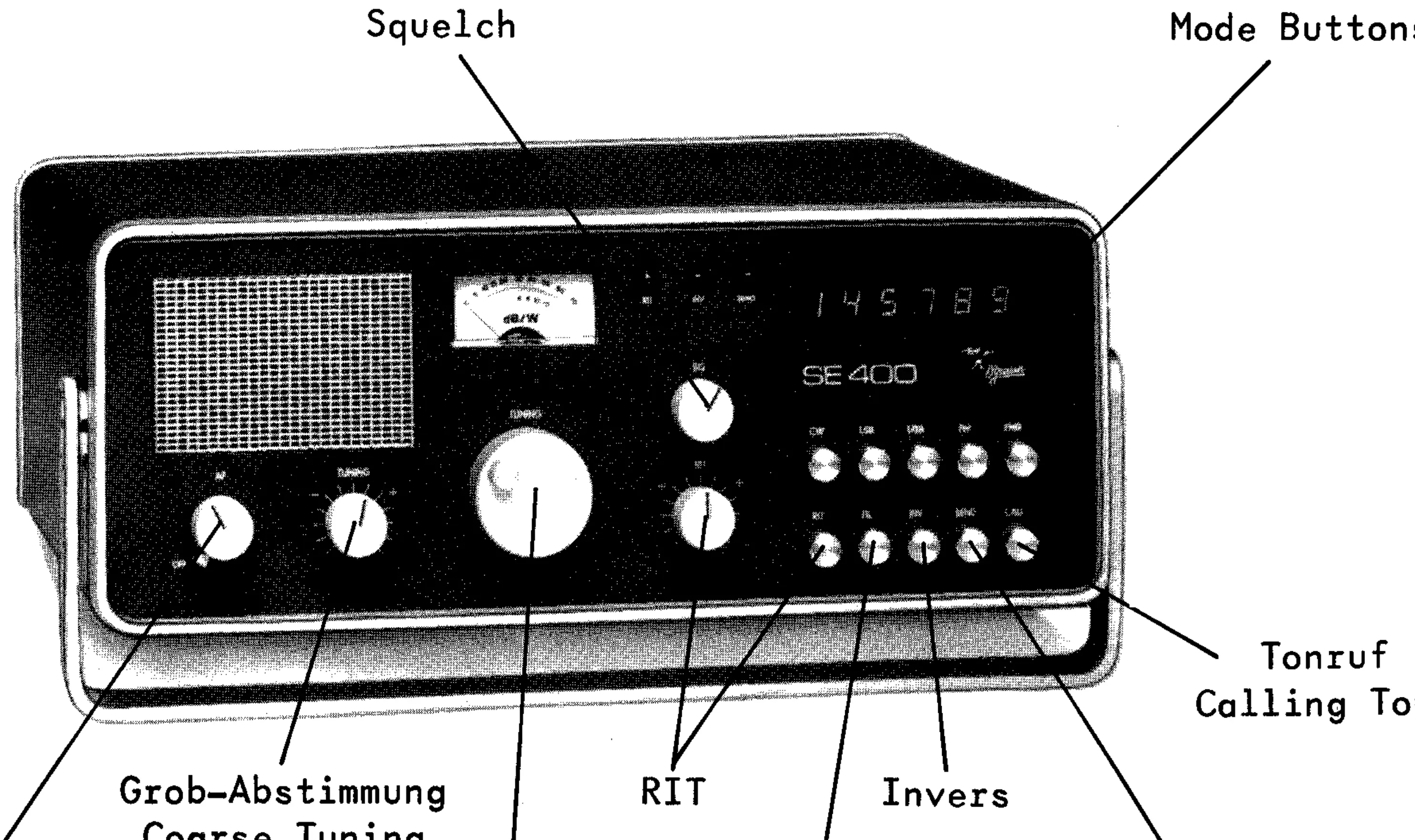

Panel przedni z opisem elementów sterujących
Panel przedni z opisem elementów sterujących
  • Włączanie i strojenie: Włącznik zintegrowany z regulacją głośności. Strojenie odbywa się za pomocą pokrętła TUNING.
  • Wybór trybu: Przyciski na przednim panelu pozwalają na wybór trybu pracy: CW, LSB, USB, FM, FMR (FM-repeater).
  • RIT (Receiver Incremental Tuning): Umożliwia precyzyjne dostrojenie częstotliwości odbiornika o ok. ±1 kHz bez wpływu na częstotliwość nadawania.
  • Squelch: Regulacja progu blokady szumów.
  • Nadawanie: Uruchamiane przyciskiem SEND lub przełącznikiem PTT na mikrofonie.

Serwis i strojenie

Urządzenie posiada rozbudowane możliwości serwisowe. Strojenie powinno być wykonywane wyłącznie przez wykwalifikowany personel przy użyciu odpowiedniego sprzętu pomiarowego (woltomierz, generator sygnału, analizator widma, sztuczne obciążenie 50 Ohm). Instrukcja zawiera szczegółowe procedury dla:

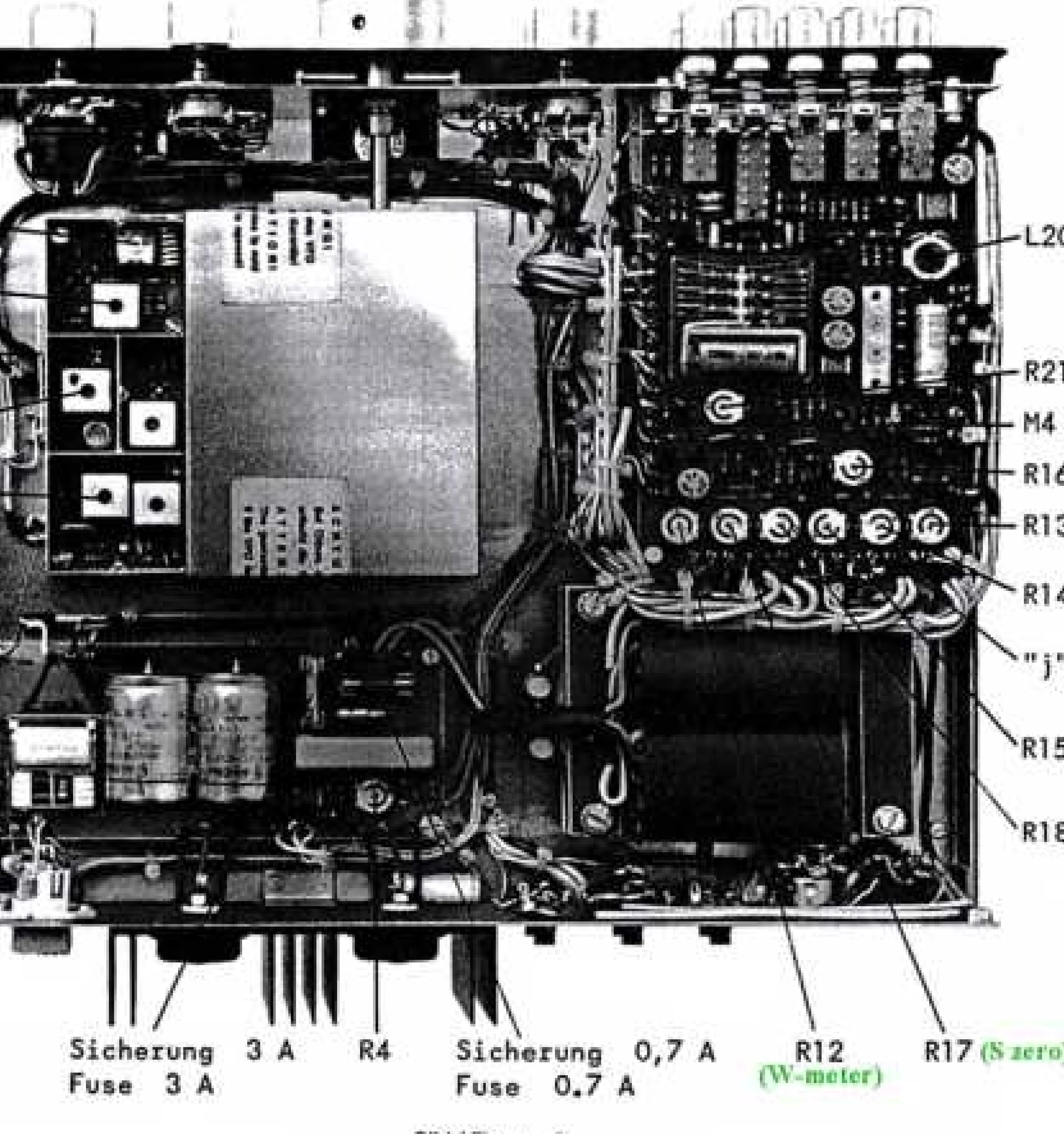

Wnętrze urządzenia z punktami regulacyjnymi
Wnętrze urządzenia z punktami regulacyjnymi
  • Ustawiania prądu spoczynkowego (PA i sterownik).
  • Regulacji wzmocnienia mikrofonu i dewiacji tonu wywołania.
  • Strojenia filtrów SSB/FM oraz tłumienia nośnej.
  • Kalibracji wskaźnika dB i watomierza.

Dane techniczne

Kluczowe parametry pracy:

  • Zakres częstotliwości: 144 - 146 MHz.
  • Moc wyjściowa RF: 10 W.
  • Czułość odbiornika: SSB/CW 0.06 µV / FM 0.15 µV.
  • Zasilanie: 115/220V AC lub 13.8V DC.
  • Pobór mocy: 25 VA (odbiór), 50 VA (nadawanie).

Praktyczna pomoc

Typowe problemy

Wskaźnik dB nie wraca do zera przy braku sygnału

Wymaga kalibracji wskaźnika dB za pomocą potencjometru R17 (wymaga rozmontowania obudowy).

Niska moc wyjściowa

Sprawdź impedancję anteny (powinna wynosić 50 Ohm) oraz ustawienia wzmocnienia mikrofonu.

Dryft częstotliwości

Sprawdź stabilność zasilania oraz poprawność działania układu VFO.

Przed użyciem

  • Sprawdź, czy napięcie zasilania jest zgodne z wybranym źródłem (12V DC lub 220V AC).
  • Upewnij się, że antena ma impedancję w zakresie 50-75 Ohm.
  • Podłącz mikrofon zgodnie z pinoutem (5-pin).
  • Upewnij się, że urządzenie jest włączone i pokrętło głośności jest ustawione na odpowiednim poziomie.
  • Wybierz właściwy tryb pracy (FM, SSB, CW) przyciskami na panelu przednim.

Ilustracje i schematy

  • Schemat blokowy (strona 12) przedstawia drogę sygnału od anteny przez filtry, wzmacniacze, aż do wyjścia audio i wyświetlacza częstotliwości.
  • Schematy elektryczne (strony 20-24) szczegółowo opisują sekcje zasilania, nadajnika, odbiornika oraz układów sterowania.

Zgodność modelu

  • Urządzenie jest kompatybilne z zewnętrznym wzmacniaczem (złącze EXTERNAL).
  • Możliwość rozbudowy o zewnętrzny filtr CW 350 Hz.
