Instrukcja obsługi i serwisowa konwertera liniowego Braun LT 470 / LT 472

Kompletny przewodnik po instrukcji obsługi i serwisowania konwertera liniowego Braun LT 470 / LT 472. Zawiera szczegółowe informacje o podłączeniu, obsłudze, procedurach strojenia, danych technicznych oraz schematy elektryczne.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • Braun LT 470 / LT 472 to konwerter liniowy pracujący w paśmie 70 cm, wymagający zewnętrznego transceivera 2 m. Podłączenie odbywa się przez tylny panel (zasilanie 220V, gniazdo External dla transceivera, złącza antenowe 50 Ohm). str. 1, 5

Najważniejsze czynności

  • Podłączenie zasilania i transceivera str. 5
  • Strojenie urządzenia str. 11, 12

Problemy i rozwiązania

Zbyt wysoki poziom szumów

Zredukuj wzmocnienie za pomocą pokrętła RX-GAIN.

str. 7

Dane techniczne

Parametr Wartość Znaczenie Strony
Zakres częstotliwości 430 - 440 MHz Zakres pracy odbiornika i nadajnika. str. 9
Moc wyjściowa (FM) 10 W Moc nośna nadajnika. str. 9

Gdzie szukać w PDF

  • Strona tytułowa str. 1
  • Podłączenia str. 5
  • Serwis i strojenie str. 8, 11, 12
  • Dane techniczne str. 9
  • Schematy str. 10, 14, 15
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy konwertera liniowego Braun LT 470 / LT 472. Dokument zawiera zarówno wytyczne dotyczące codziennej obsługi urządzenia, jak i szczegółowe procedury serwisowe, w tym strojenie (alignment) oraz schematy elektryczne. Urządzenie jest przeznaczone do pracy w paśmie 70 cm w połączeniu z transceiverem 2 m.

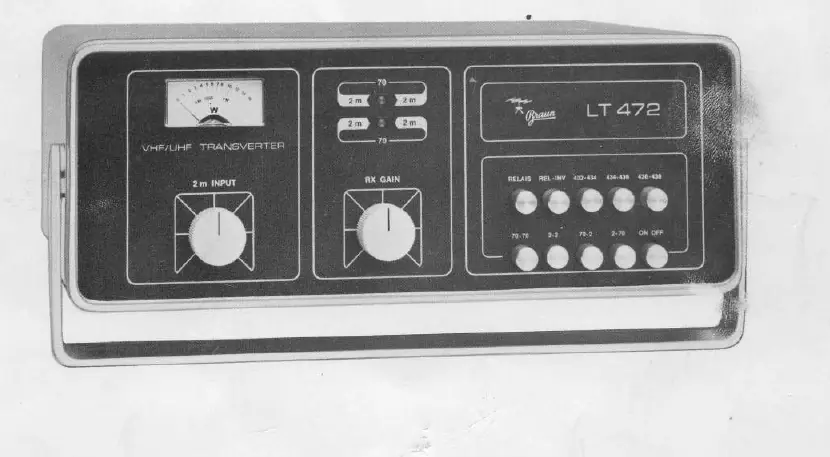

Panel przedni urządzenia Braun LT 470 / LT 472
Panel przedni urządzenia Braun LT 470 / LT 472

Podłączenie urządzenia

Wszystkie złącza znajdują się na tylnym panelu urządzenia:

  • Zasilanie: Przewód zasilający 220 V AC należy podłączyć do gniazda oznaczonego 220 V AC.
  • Transceiver 2 m: Podłącz transceiver 2 m do gniazda "External" za pomocą dostarczonego kabla. Jeśli używasz innego urządzenia, upewnij się, że przełączanie nadawanie/odbiór jest sterowane zgodnie z pinami opisanymi w instrukcji (1+2 dla nadawania, 2+3 dla odbioru).
  • Anteny: Złącza antenowe 70 cm oraz 2 m są zaprojektowane dla impedancji 50 Ohm.

Obsługa

Elementy sterujące znajdują się na przednim panelu:

  • Włącznik (ON/OFF): Służy do włączania i wyłączania urządzenia.
  • Wybór pasma: Przyciski pasma pozwalają na wybór odpowiedniego zakresu częstotliwości (432-434, 434-436, 436-438 MHz) oraz trybu pracy przekaźnika.
  • Regulacja RX GAIN: Pozwala na płynną regulację wzmocnienia odbiornika, co jest przydatne, jeśli poziom szumów jest zbyt wysoki.
  • Wskaźnik (Watt-Meter): Służy do monitorowania mocy wyjściowej. Należy unikać przekraczania maksymalnych wskazań.

Serwis i strojenie

Uwaga: Prace serwisowe i strojenie powinny być wykonywane wyłącznie przez wykwalifikowany personel przy użyciu odpowiedniego sprzętu pomiarowego (woltomierz, miernik mocy, generator sygnałów, analizator widma).

Schemat elektryczny (Transverter)
Schemat elektryczny (Transverter)
  • Napięcia: Instrukcja podaje dokładne punkty pomiarowe (A, B, C, D, E, M8) oraz wartości napięć, które należy sprawdzić podczas serwisu.
  • Strojenie (Alignment): Dokument zawiera szczegółowe kroki dla strojenia odbiornika, wzmacniacza sterującego (exciter) oraz końcówki mocy (final stage). Każda procedura wymaga podłączenia konkretnych punktów pomiarowych i regulacji odpowiednich cewek (L) lub trymerów (C).
  • Schematy: Instrukcja zawiera pełne schematy blokowe oraz szczegółowe schematy elektryczne zasilacza, płytki przekaźników oraz wzmacniacza mocy.

Praktyczna pomoc

Typowe problemy

Zbyt wysoki poziom szumów odbiornika

Użyj pokrętła RX-GAIN, aby płynnie zredukować wzmocnienie bez wpływu na czułość.

Brak możliwości nadawania

Sprawdź połączenie kabla sterującego w gnieździe 'External'. Styki 1+2 muszą być zwarte przy nadawaniu.

Niedopasowanie impedancji

Upewnij się, że antena i transceiver mają impedancję 50 Ohm. Niewłaściwa impedancja może uszkodzić tłumik RX-GAIN.

Przed użyciem

  • Sprawdź, czy napięcie zasilania wynosi 220 V AC.
  • Upewnij się, że transceiver 2 m jest poprawnie podłączony do gniazda 'External'.
  • Sprawdź, czy impedancja anten wynosi 50 Ohm.
  • Ustaw pokrętło RX-GAIN w odpowiedniej pozycji przed rozpoczęciem pracy.

Parametry w praktyce

Zakres częstotliwości
430 - 440 MHz (praca w paśmie 70 cm).
Moc wyjściowa (RF output)
10 W dla FM/CW, 2.5 W dla AM, 5 W dla SSB.

Ilustracje i schematy

  • Przedni panel: zawiera wskaźnik mocy, pokrętła 2m INPUT i RX GAIN oraz przyciski wyboru pasma i trybu pracy.
  • Tylny panel: zawiera gniazda antenowe, gniazdo zasilania 220V oraz gniazdo sterowania zewnętrznego.
  • Schematy: szczegółowe rysunki techniczne zasilacza, płytki przekaźników i wzmacniacza mocy z oznaczonymi punktami pomiarowymi.

Zgodność modelu

  • Urządzenie wymaga zewnętrznego transceivera 2 m do pracy.
  • Wymagana impedancja anteny: 50 Ohm.
