Instrukcja obsługi radiotelefonu Cobra FRS 120

Poznaj funkcje i obsługę radiotelefonu Cobra FRS 120. Instrukcja zawiera wskazówki dotyczące instalacji baterii, wyboru kanałów, korzystania z funkcji zasięgu oraz konserwacji urządzenia.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • Cobra FRS 120 to radiotelefon dwukierunkowy z 14 kanałami i zasięgiem do 2 mil. Wymaga 3 baterii alkalicznych AA. str. 2, 4

Najważniejsze czynności

  • Instalacja baterii str. 4
  • Wybór kanału str. 5
  • Nadawanie (Talk) str. 6

Pierwsze uruchomienie

  • Włóż baterie, włącz urządzenie przełącznikiem głośności i ustaw ten sam kanał co u rozmówcy. str. 4, 5

Problemy i rozwiązania

Słaby zasięg

Zasięg jest ograniczany przez budynki, wzgórza i gęste lasy. Użyj funkcji Maximum Range Extender.

str. 4, 9

Konserwacja i reset

  • Urządzenie nie wymaga resetu, należy dbać o czystość i unikać wilgoci. str. 14

Dane techniczne

Parametr Wartość Znaczenie Strony
Zasilanie 3x AA Baterie alkaliczne str. 4
Liczba kanałów 14 Dostępne częstotliwości FRS str. 2

Gdzie szukać w PDF

  • Opis elementów sterujących str. 3
  • Instrukcja obsługi str. 4, 5, 6, 7
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Schemat elementów sterujących radiotelefonu Strona 3 Instrukcja instalacji baterii Strona 4 Sposób nadawania (Talk) Strona 6 Podłączanie zewnętrznego mikrofonu Strona 9

Najważniejsze informacje z instrukcji

Cobra FRS 120 to radiotelefon dwukierunkowy działający w paśmie FRS (Family Radio Service). Urządzenie oferuje 14 kanałów, zasięg do 2 mil (zależny od terenu i warunków) oraz funkcję Roger Beep. Zasilane jest trzema bateriami alkalicznymi typu AA. Urządzenie posiada funkcję automatycznego wyciszania szumów (Auto Squelch) oraz możliwość podłączenia zewnętrznego mikrofonu/głośnika.

Opis urządzenia

Główne elementy sterujące radiotelefonem:

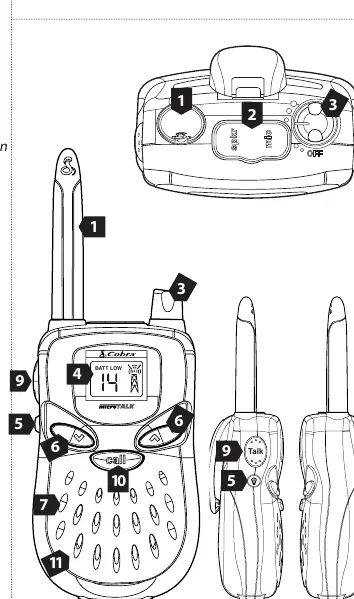

Schemat elementów sterujących radiotelefonu
Schemat elementów sterujących radiotelefonu
  • Antena
  • Gniazdo mikrofonu/głośnika
  • Włącznik zasilania/regulacja głośności
  • Wyświetlacz LCD
  • Przycisk Light/Max Range
  • Przycisk wyboru kanału
  • Przycisk Talk (nadawanie)
  • Przycisk Call (wywołanie)

Instalacja baterii

  1. Pociągnij zaczep blokady w dół, aby zdjąć pokrywę baterii.
  2. Włóż trzy baterie typu AA, zwracając uwagę na oznaczenia polaryzacji (+/-).
  3. Załóż pokrywę baterii.

Uwaga: Gdy baterie są słabe, wskaźnik BATT LOW zacznie migać.

Instrukcja instalacji baterii
Instrukcja instalacji baterii

Obsługa urządzenia

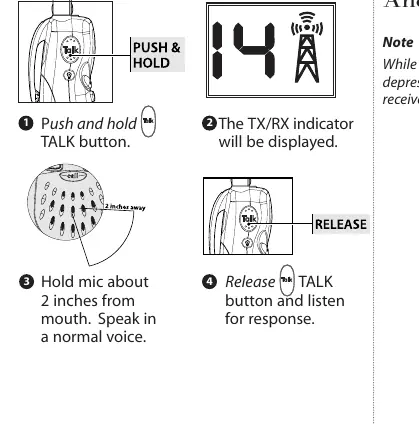

Sposób nadawania (Talk)
Sposób nadawania (Talk)

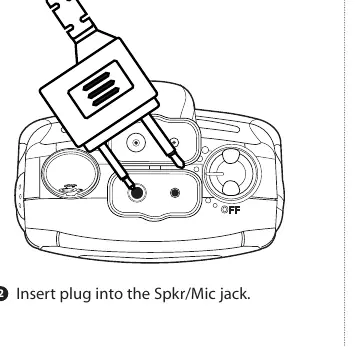

Podłączanie zewnętrznego mikrofonu
Podłączanie zewnętrznego mikrofonu

Włączanie i wybór kanału

Włącz urządzenie za pomocą przełącznika On/Off/Volume. Aby komunikować się z innymi, oba urządzenia muszą być ustawione na ten sam numer kanału. Użyj przycisków wyboru kanału, aby zmienić ustawienie.

Nadawanie i odbieranie

  • Nadawanie: Naciśnij i przytrzymaj przycisk TALK. Trzymaj mikrofon około 2 cale (ok. 5 cm) od ust i mów normalnym głosem. Po zakończeniu zwolnij przycisk.
  • Odbieranie: Urządzenie jest w trybie nasłuchu, gdy przycisk TALK nie jest wciśnięty.
  • Wywołanie: Naciśnij przycisk CALL, aby wysłać dwusekundowy sygnał dźwiękowy do innych użytkowników na tym samym kanale.

Funkcje specjalne

  • Auto Squelch: Automatycznie wycisza słabe transmisje i szumy.
  • Maximum Range Extender: Naciśnij i przytrzymaj przycisk LIGHT/MAX RANGE, aby tymczasowo wyłączyć squelch i odbierać wszystkie sygnały.
  • Auto Monitor: Aby włączyć tryb stałego nasłuchu (bez trzymania przycisku), naciśnij i przytrzymaj przycisk Maximum Range Extender przez 5 sekund.

Konserwacja

Aby zapewnić długą żywotność urządzenia:

  • Obchodź się z radiem delikatnie.
  • Chroń urządzenie przed kurzem.
  • Nie zanurzaj w wodzie i unikaj wilgotnych miejsc.
  • Unikaj ekspozycji na ekstremalne temperatury.

Praktyczna pomoc

Typowe problemy

Radio nie odbiera sygnału

Upewnij się, że oba urządzenia są włączone i ustawione na ten sam numer kanału.

Słaby zasięg lub zakłócenia

Zasięg zależy od terenu (budynki, wzgórza, lasy). Użyj funkcji Maximum Range Extender, aby wyłączyć squelch i odbierać słabsze sygnały.

Brak dźwięku przy nadawaniu

Upewnij się, że przycisk TALK jest wciśnięty podczas mówienia i zwolniony podczas słuchania.

Przed użyciem

  • Zainstaluj 3 nowe baterie alkaliczne AA
  • Upewnij się, że antena jest w dobrym stanie
  • Ustaw ten sam kanał na wszystkich radiach w grupie
  • Sprawdź, czy głośność jest ustawiona na słyszalny poziom

Parametry w praktyce

Zasięg 2 mile
Maksymalny zasięg w optymalnych warunkach (otwarty teren, brak przeszkód).
Auto Squelch
Funkcja automatycznego wyciszania szumów tła.

Ilustracje i schematy

  • Strona 3 zawiera schemat z numeracją wszystkich przycisków i portów urządzenia.
  • Strona 4 pokazuje sposób otwierania komory baterii i ich poprawnego wkładania.
  • Strona 6 ilustruje prawidłową odległość mikrofonu od ust podczas nadawania.

Zgodność modelu

  • Urządzenie współpracuje z opcjonalnymi akcesoriami Cobra, takimi jak mikrofony zewnętrzne i ładowarki.
  • Wymaga baterii alkalicznych AA lub opcjonalnego akumulatora NiMH.
