Instrukcja montażu grzejników dekoracyjnych Ximax
Kompletny przewodnik montażu i instalacji grzejników dekoracyjnych Ximax. Sprawdź kroki instalacji, opcje podłączenia, wymiary montażowe oraz wskazówki dotyczące napełniania i odpowietrzania systemu.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instrukcja zawiera wytyczne dotyczące montażu, podłączenia, napełniania oraz konserwacji grzejników dekoracyjnych Ximax. str. 1, 4
Najważniejsze czynności
- Montaż wsporników i zawieszenie grzejnika str. 1, 4
- Napełnianie i odpowietrzanie systemu str. 4
Pierwsze uruchomienie
- Napełnij system powoli, odpowietrz, uruchom na 2 godziny, a następnie ponownie odpowietrz. str. 4
Pokaż 4 kolejne odpowiedzi Pokaż mniej
Problemy i rozwiązania
Grzejnik nie grzeje równomiernie
Odpowietrz grzejnik lub sprawdź, czy nie został zamontowany odwrotnie.
str. 4Konserwacja i reset
- Czyść miękką, wilgotną ściereczką. Nie używaj środków ściernych. str. 4
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Maksymalne ciśnienie robocze | 4-10 bar | Zależne od modelu (patrz tabela montażowa) | str. 5, 6 |
Gdzie szukać w PDF
- Instrukcje montażu i narzędzia str. 1
- Schematy podłączeń i montażu str. 2, 3
- Instrukcja napełniania i konserwacji str. 4
- Tabele wymiarów montażowych str. 5, 6
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Instrukcja dotyczy montażu grzejników dekoracyjnych Ximax. Montaż powinien być przeprowadzony przez wykwalifikowanego hydraulika lub specjalistę. Przed rozpoczęciem prac należy upewnić się, że posiadamy odpowiednie narzędzia oraz sprawdzić, czy ściana jest odpowiednia do montażu (dostarczone kołki są przeznaczone wyłącznie do ścian pełnych). Należy zachować ostrożność, aby nie uszkodzić instalacji wodnej, elektrycznej lub gazowej w ścianie.
Zakres dostawy
Standardowy zestaw zawiera:
- Grzejnik
- Odpowietrznik (A)
- Korek zaślepiający (B)
- 4 kołki rozporowe (C)
- 4 śruby (D)
- 4 podkładki (E)
- 4 wsporniki ścienne
Instrukcja montażu
Przed przystąpieniem do montażu należy przygotować narzędzia: śrubokręt krzyżakowy i płaski, miarkę, klucz, wiertarkę oraz wiertło. Odległość między podłogą a dolną krawędzią grzejnika powinna wynosić co najmniej 150 mm.
- Wywierć 4 otwory o głębokości ok. 60 mm i średnicy 8 mm, korzystając z wymiarów podanych w tabeli montażowej.
- Umieść kołki rozporowe w otworach (tylko w ścianach pełnych).
- Przymocuj wsporniki ścienne za pomocą śrub i podkładek, uważając, aby nie dokręcać ich zbyt mocno.
- Sprawdź, czy grzejnik posiada przegrodę (baffle). Jeśli tak, musi ona znajdować się na dole. Jeśli rury są drożne, kierunek montażu jest uniwersalny.
- Zawieś grzejnik na wspornikach.
- Zamontuj odpowietrznik i korek zaślepiający w górnych otworach gwintowanych.
Podłączenie i napełnianie
Podłącz zasilanie i powrót do wybranych stron grzejnika za pomocą zaworów (brak w zestawie). Uszczelnij gwinty, np. taśmą PTFE. Aby napełnić i odpowietrzyć grzejnik:
- Otwórz odpowietrznik.
- Lekko otwórz zawór wlotowy (ok. 10%), pozostawiając wylotowy zamknięty.
- Pozwól systemowi powoli napełnić grzejnik.
- Po napełnieniu zamknij odpowietrznik.
- Otwórz całkowicie zawory wlotowy i wylotowy, uruchom system na ok. 2 godziny.
- Zamknij zawory, otwórz odpowietrznik, aby usunąć pozostałe powietrze.
Konserwacja i użytkowanie
Po instalacji system musi zostać dokładnie przepłukany, aby usunąć zanieczyszczenia. Zaleca się dodanie inhibitora do systemu centralnego ogrzewania, aby zapobiec korozji i osadzaniu się kamienia. Grzejnik należy czyścić miękką, wilgotną ściereczką. Nie używać środków ściernych ani chemicznych.
Rozwiązywanie problemów
Jeśli grzejnik nie grzeje równomiernie, należy go ponownie odpowietrzyć. Jeśli problem nie ustępuje, grzejnik mógł zostać napełniony zbyt szybko lub zamontowany odwrotnie (sprawdź położenie przegrody). W przypadku grzejników elektrycznych, przy pierwszym użyciu może wystąpić niewielki wyciek wody z zaworu ciśnieniowego, co jest normalnym zjawiskiem.
Informacje o producencie
XIMAX
Praktyczna pomoc
Typowe problemy
Niektóre rury grzejnika nie są ciepłe
Odpowietrz grzejnik ponownie za pomocą odpowietrznika.
Grzejnik grzeje nierównomiernie lub długo się nagrzewa
Możliwe, że grzejnik został zamontowany odwrotnie (sprawdź przegrodę) lub wymaga ponownego odpowietrzenia.
Wyciek wody z zaworu ciśnieniowego (grzejniki elektryczne)
Jest to normalne przy pierwszym użyciu. Jeśli problem nie ustępuje, może być konieczne uzupełnienie wody.
Przed użyciem
- Sprawdź zawartość opakowania zgodnie z listą.
- Upewnij się, że posiadasz odpowiednie złączki.
- Sprawdź, czy w ścianie nie ma ukrytych przewodów wodnych, elektrycznych lub gazowych.
- Upewnij się, że ściana jest odpowiednia do montażu (kołki tylko do ścian pełnych).
- Sprawdź, czy grzejnik posiada przegrodę i zamontuj go zgodnie z jej położeniem.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Maksymalne ciśnienie robocze
- Wartość podana w tabeli montażowej dla danego modelu; przekroczenie może uszkodzić grzejnik.
- Odległość od podłogi
- Minimum 150 mm dla zapewnienia efektywnego ogrzewania i wentylacji.
Ilustracje i schematy

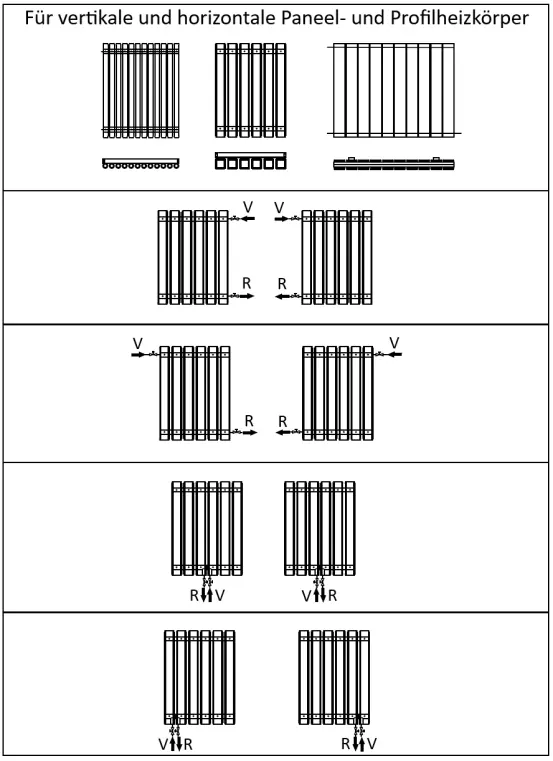

- Schematy pokazują różne opcje podłączenia: standardowe, środkowe oraz boczne.
- Diagramy montażowe ilustrują pozycjonowanie wsporników w zależności od konstrukcji grzejnika (między rurami, na kolektorze lub na stałych kołkach).
Zgodność modelu
- Dostarczone kołki rozporowe są przeznaczone wyłącznie do ścian pełnych.
- W przypadku innych typów ścian należy zakupić odpowiednie mocowania.
