Instrukcja instalacji pompy ciepła Bryant 215S
Profesjonalny przewodnik instalacji pompy ciepła Bryant 215S. Dowiedz się, jak poprawnie zamontować urządzenie, wykonać połączenia chłodnicze, elektryczne oraz przeprowadzić procedurę uruchomienia i napełniania czynnikiem.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instrukcja zawiera wytyczne dotyczące instalacji, podłączeń chłodniczych i elektrycznych oraz procedur uruchomienia pompy ciepła Bryant 215S. str. 1, 6
Najważniejsze czynności
- Ewakuacja układu str. 5
- Podłączenie zasilania str. 5
Pierwsze uruchomienie
- Otwórz zawory serwisowe, ustaw termostat, sprawdź napełnienie po 15 minutach pracy. str. 6
Pokaż 3 kolejne odpowiedzi Pokaż mniej
Konserwacja i reset
- Okresowa konserwacja jest wymagana dla utrzymania wydajności. str. 11
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Odstęp serwisowy (koniec) | 24 in. (609.6 mm) | Wymagana przestrzeń serwisowa | str. 2 |
| Odstęp nad jednostką | 48 in. (1219.2 mm) | Wymagana przestrzeń nad jednostką | str. 2 |
Gdzie szukać w PDF
- Bezpieczeństwo i montaż str. 1, 2
Spis treści
Najważniejsze informacje z instrukcji
Niniejsza instrukcja zawiera wytyczne dotyczące instalacji, podłączeń oraz uruchomienia pompy ciepła Bryant 215S. Przed przystąpieniem do prac należy zapoznać się z zasadami bezpieczeństwa, aby uniknąć porażenia prądem lub wybuchu. Urządzenie wymaga profesjonalnego montażu przez wykwalifikowany personel.
Bezpieczeństwo
- Przed instalacją lub serwisem należy odłączyć zasilanie elektryczne.
- Nigdy nie używaj powietrza ani gazów zawierających tlen do testów szczelności – grozi to wybuchem.
- Podczas lutowania należy używać osłon termicznych i zachować ostrożność.
Montaż i instalacja
Jednostka musi być zainstalowana na solidnym, wypoziomowanym podłożu. Należy zachować odpowiednie odstępy serwisowe:
- Odstęp serwisowy (koniec jednostki): 24 cale (609,6 mm).
- Odstęp nad jednostką: 48 cali (1219,2 mm).
- Odstęp boczny: 6 cali (152,4 mm) z jednej strony, 12 cali (304,8 mm) z pozostałych.
W przypadku montażu na dachu, jednostka musi znajdować się co najmniej 6 cali nad powierzchnią dachu.
Połączenia chłodnicze
Instalacja wymaga użycia rur chłodniczych o odpowiedniej średnicy. Połączenia należy lutować, używając stopów srebra lub miedzi (Sil-Fos). Przed lutowaniem należy usunąć rdzeń zaworu serwisowego, aby uniknąć uszkodzenia uszczelek. Po wykonaniu połączeń układ musi zostać poddany ewakuacji (metoda głębokiej próżni do 500 mikronów).
Podłączenia elektryczne
Instalacja elektryczna musi być zgodna z lokalnymi przepisami (NEC). Należy zapewnić nieprzerwane uziemienie jednostki. Przewody zasilające należy podłączyć do stycznika zgodnie ze schematem w instrukcji.
Uruchomienie i tryb Quiet Shift-2
Po ewakuacji układu należy otworzyć zawory serwisowe i uruchomić system. Instrukcja opisuje procedurę sprawdzania napełnienia czynnikiem chłodniczym (metody subcooling dla TXV lub superheat dla tłoków). Funkcja Quiet Shift-2 (wybierana przełącznikiem DIP nr 3 na płycie sterującej) pozwala na redukcję hałasu podczas cyklu odszraniania.
Informacje o producencie
Bryant Home Comfort
Praktyczna pomoc
Typowe problemy
Hałas wewnątrz budynku
Zlokalizuj jednostkę z dala od okien i tarasów. Zapewnij luz na rurach chłodniczych, aby absorbować wibracje i unikaj bezpośredniego kontaktu rur z konstrukcją budynku.
Niewłaściwe działanie po instalacji
Sprawdź, czy napięcie zasilania jest zgodne z tabliczką znamionową i czy wykonano prawidłową ewakuację układu (500 mikronów).
Przed użyciem
- Sprawdź, czy jednostka nie jest uszkodzona podczas transportu.
- Upewnij się, że podłoże jest solidne i wypoziomowane.
- Sprawdź wymagane odstępy serwisowe (24" serwis, 48" góra).
- Upewnij się, że zawory serwisowe są zamknięte przed lutowaniem.
- Sprawdź, czy wszystkie połączenia elektryczne są zabezpieczone.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- 500 mikronów
- Wymagana głębokość próżni przy ewakuacji układu dla zapewnienia jego szczelności i braku wilgoci.
- Quiet Shift-2
- Tryb odszraniania redukujący hałas (aktywowany przełącznikiem DIP 3).
- Subcooling / Superheat
- Metody sprawdzania prawidłowego napełnienia czynnikiem chłodniczym.
Ilustracje i schematy
- Rysunek 1: Prawidłowe prowadzenie rur chłodniczych przez ścianę.
- Rysunek 8: Podłączenie zasilania do stycznika.

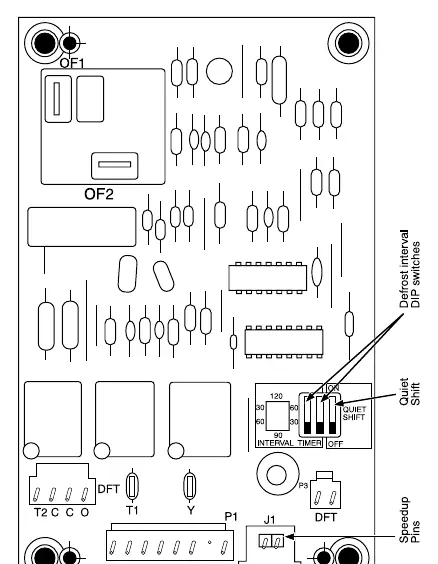

- Rysunek 11: Płyta sterująca Quiet Shift-2 i ustawienia DIP.
Zgodność modelu
- Wymagane użycie rur chłodniczych o odpowiedniej średnicy (tabela 2).
- W przypadku długich linii (powyżej 80 stóp) należy stosować wytyczne dla długich instalacji.
- Wymagane użycie osuszacza filtra cieczy.
