Dane techniczne klimatyzatora Bryant 134SAN Legacy Line
Szybki przewodnik po danych technicznych i specyfikacji klimatyzatora Bryant 134SAN Legacy Line. Sprawdź wymiary, wymagania instalacyjne, akcesoria oraz wydajność chłodniczą.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Ten dokument zawiera dane techniczne, specyfikacje fizyczne, informacje o akcesoriach oraz tabele wydajności dla klimatyzatora Bryant 134SAN Legacy Line. str. 1, 3, 9, 22
Najważniejsze czynności
- Instalacja: Wymaga wypoziomowania urządzenia w płaszczyznach poziomych. str. 22
- Napełnianie czynnikiem: Wymaga metody dochłodzenia (subcooling) oraz korekty ilości czynnika w zależności od długości instalacji. str. 5, 10
- Podłączenie elektryczne: Wymaga użycia przewodów miedzianych. str. 9, 22
Pierwsze uruchomienie
- Wymagana instalacja fabrycznie dostarczonego filtra osuszacza. str. 22
Pokaż 2 kolejne odpowiedzi Pokaż mniej
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Czynnik chłodniczy | Puron Advance (R-454B) | Typ używanego czynnika chłodniczego | str. 1, 3 |
| SEER2 | 13.4 - 16.0 | Wskaźnik efektywności energetycznej sezonowej | str. 1, 3 |
| EER2 | 11.0 - 13.5 | Wskaźnik efektywności energetycznej | str. 1 |
| Wydajność | 1.5 do 5 ton | Zakres wydajności chłodniczej | str. 1 |
| Maksymalna długość instalacji | 250 stóp (76.20 m) | Całkowita równoważna długość przewodów | str. 1, 5 |
| Maksymalna separacja pionowa | 200 stóp (60.96 m) | Maksymalna różnica wysokości (skraplacz powyżej parownika) | str. 1, 5 |
| Napięcie robocze | 208/230-1, 208/230-3, 460-3 | Dostępne konfiguracje zasilania | str. 9 |
| Maksymalna temperatura pracy na zewnątrz | 115°F (46.1°C) | Górny limit temperatury otoczenia | str. 22 |
| Minimalna temperatura pracy na zewnątrz | 55°F (12.8°C) | Dolny limit temperatury bez akcesoriów | str. 22 |
Gdzie szukać w PDF
- Cechy i gwarancja str. 1

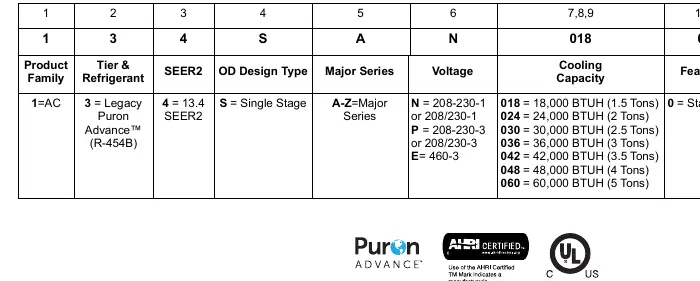

- Nomenklatura i numery katalogowe str. 2
- Dane fizyczne i standardowe funkcje str. 3
- Ograniczenia długości instalacji str. 4
- Korekty czynnika i długie instalacje str. 5
- Akcesoria str. 6, 7, 8
- Dane elektryczne str. 9
- Dane akustyczne i dochłodzenie str. 10
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje o urządzeniu
Niniejszy dokument zawiera dane techniczne klimatyzatora Bryant 134SAN Legacy Line. Urządzenie jest jednostką typu split, chłodzoną powietrzem, przeznaczoną do montażu na zewnątrz budynków (na gruncie lub dachu). Klimatyzator wykorzystuje czynnik chłodniczy Puron Advance (R-454B).
Wymagania instalacyjne i odstępy
Prawidłowa instalacja jest kluczowa dla wydajności i trwałości urządzenia. Należy przestrzegać następujących wytycznych:
- Urządzenie musi być wypoziomowane we wszystkich płaszczyznach poziomych.
- Należy zapewnić swobodny przepływ powietrza wokół jednostki.
- W przypadku instalacji wielu jednostek w ograniczonej przestrzeni, należy zapewnić odpowiednią wentylację, aby zapobiec recyrkulacji powietrza wylotowego.
- W przypadku instalacji w miejscach o utrudnionym dostępie, należy zachować minimalne odstępy serwisowe (szczegółowe wymiary podano na schematach w instrukcji).
- Długość instalacji chłodniczej powyżej 80 stóp (24.4 m) lub różnica wysokości powyżej 35 stóp (10.7 m) wymaga zastosowania dodatkowych akcesoriów i modyfikacji systemu zgodnie z wytycznymi dla długich instalacji.
Akcesoria i rozbudowa systemu
Dostępne są liczne akcesoria poprawiające pracę urządzenia w specyficznych warunkach:
- Zestawy do pracy w niskich temperaturach: Wymagane, gdy chłodzenie odbywa się przy temperaturze zewnętrznej poniżej 55°F (12.8°C).
- Grzałka karteru: Wymagana w aplikacjach z długą instalacją oraz w niskich temperaturach.
- Zestaw startowy (Hard Start Kit): Zalecany dla sprężarek jednofazowych w obszarach z niestabilnym napięciem.
- Osłona dźwiękochłonna (Sound Blanket): Zalecana przy instalacji blisko sypialni lub w miejscach wymagających wyciszenia.
Dane techniczne i eksploatacja
Urządzenie wymaga zewnętrznego źródła zasilania 24V dla obwodu sterowania. Do połączeń elektrycznych należy stosować wyłącznie przewody miedziane. Fabrycznie dostarczony osuszacz filtra (filter drier) musi zostać zainstalowany w układzie chłodniczym. Maksymalna temperatura pracy zewnętrznej wynosi 115°F (46.1°C).
Informacje o producencie
Bryant Home Comfort
Praktyczna pomoc
Typowe problemy
Przekroczenie dopuszczalnej długości instalacji
Długość instalacji powyżej 80 stóp (24.4 m) lub różnica wysokości powyżej 35 stóp (10.7 m) wymaga konsultacji z wytycznymi dla długich instalacji (Long Line Guideline) i zastosowania odpowiednich akcesoriów.
Praca w niskich temperaturach otoczenia
Chłodzenie przy temperaturze zewnętrznej poniżej 55°F (12.8°C) wymaga zainstalowania zestawu do pracy w niskich temperaturach (Low-Ambient Pressure Switch lub MotorMaster).
Przed użyciem
- Sprawdź, czy urządzenie jest wypoziomowane w płaszczyźnie poziomej.
- Upewnij się, że zapewniono odpowiednią wentylację wokół jednostki.
- Zainstaluj fabrycznie dostarczony osuszacz filtra (filter drier).
- Używaj wyłącznie przewodów miedzianych do połączeń elektrycznych.
- Sprawdź, czy długość instalacji chłodniczej mieści się w dopuszczalnych limitach.
Pokaż więcej Pokaż mniej
Ilustracje i schematy

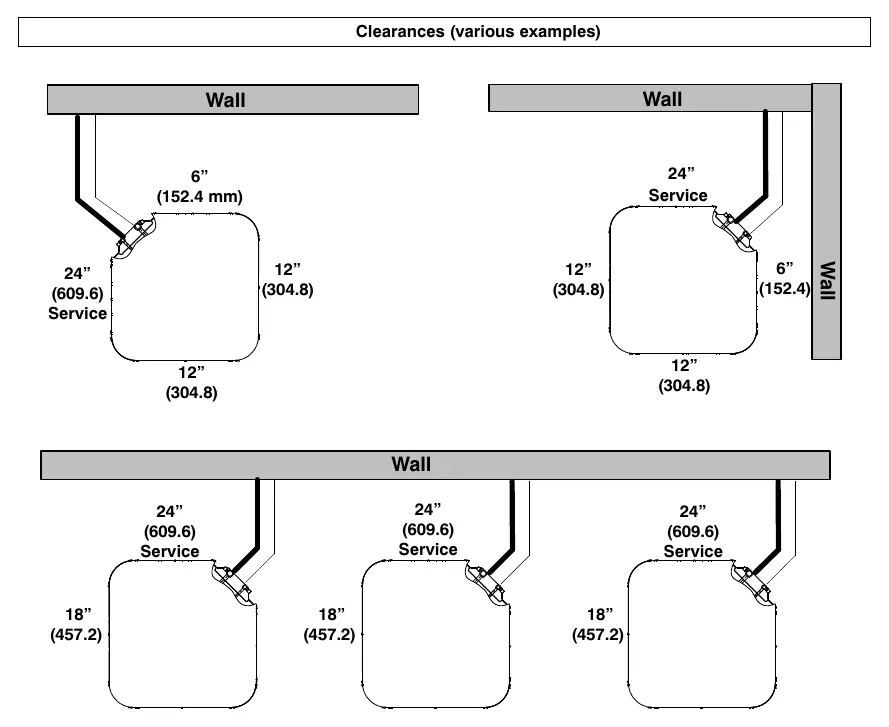

- Schemat odstępów instalacyjnych pokazuje minimalne odległości od ścian (6 cali, 12 cali, 18 cali, 24 cale) w zależności od konfiguracji, aby zapewnić prawidłowy serwis i przepływ powietrza.
Zgodność modelu
- Urządzenie wykorzystuje czynnik chłodniczy Puron Advance (R-454B).
- Wymaga zewnętrznego źródła zasilania 24V dla obwodu sterowania.
