Instrukcja instalacji klimatyzatora Bryant 124ANS Preferred Series
Przewodnik instalacji klimatyzatora Bryant 124ANS Preferred Series. Dowiedz się, jak poprawnie zamontować urządzenie, wykonać połączenia elektryczne i chłodnicze oraz przeprowadzić pierwsze uruchomienie.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Niniejsza instrukcja zawiera wytyczne dotyczące instalacji, uruchomienia oraz konserwacji klimatyzatora Bryant 124ANS. str. 1, 2, 3, 4
Najważniejsze czynności
- Instalacja i montaż jednostki str. 2
- Podłączenie instalacji chłodniczej str. 3
- Podłączenie elektryczne str. 3, 4
- Czyszczenie wężownic str. 6
Pierwsze uruchomienie
- Wstępne sprawdzenie połączeń, zasilania i zaworów str. 4
- Ewakuacja i osuszanie układu str. 4
- Napełnianie układu czynnikiem chłodniczym str. 4
- Uruchomienie jednostki str. 4
Pokaż 3 kolejne odpowiedzi Pokaż mniej
Problemy i rozwiązania
Podejrzenie awarii grzałki karteru
Sprawdzić napięcie woltomierzem lub rezystancję omomierzem przy wyłączonym zasilaniu.
str. 5
Podejrzenie otwarcia wewnętrznego zabezpieczenia przeciążeniowego
Sprawdzić za pomocą omomierza lub testera ciągłości obwodu.
str. 4Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Temperatura pracy (chłodzenie) | 55°F (13°C) do 125°F (52°C) | Zakres temperatury zewnętrznej dla trybu chłodzenia. | str. 2 |
| Napięcie sterujące | 24V (minimum 40VA) | Wymagane napięcie dla obwodu sterowania. | str. 4 |
| Czynnik chłodniczy | Puron (R-410A) | Typ czynnika chłodniczego. | str. 3 |
Gdzie szukać w PDF
- Instrukcja instalacji str. 1, 2, 3, 4
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy instalacji klimatyzatora Bryant 124ANS Preferred Series. Urządzenie wykorzystuje czynnik chłodniczy Puron (R-410A). Przed przystąpieniem do prac należy zapoznać się z zasadami bezpieczeństwa, w tym z zagrożeniami porażenia prądem oraz ryzykiem wybuchu przy niewłaściwym testowaniu szczelności. Minimalna temperatura pracy w trybie chłodzenia wynosi 55°F (13°C), a maksymalna 125°F (52°C).
Instalacja i montaż
Urządzenie może być montowane na podłożu betonowym lub na dachu. W przypadku montażu na dachu należy zapewnić platformę o wysokości co najmniej 6 cali (152,4 mm). Należy zachować odpowiednie odstępy serwisowe:
- Przy ścianie od strony wężownicy: 6 cali (152,4 mm) od strony wężownicy i jej końca, 20 cali (504 mm) od strony wentylatora.
- Strona sprężarki: 24 cale (609,6 mm) dla celów serwisowych.
- W przypadku instalacji wielu jednostek należy zapewnić 24 cale (609,6 mm) odstępu między jednostkami.
Połączenia chłodnicze
Instalacja wymaga użycia rur o jakości chłodniczej. Należy unikać niepotrzebnych zgięć. Wymagane jest zainstalowanie fabrycznie zatwierdzonego filtra osuszacza na linii cieczowej. Podczas lutowania należy:
- Używać osłony spawalniczej.
- Owinąć zawory serwisowe wilgotną szmatką lub użyć materiału odprowadzającego ciepło.
- Przepuszczać azot przez rury podczas lutowania, aby zapobiec tworzeniu się tlenku miedzi.
Połączenia elektryczne
Instalacja elektryczna musi być zgodna z lokalnymi przepisami (NEC). Urządzenie musi być uziemione. Należy zapewnić rozłącznik w zasięgu wzroku od urządzenia. Sterowanie odbywa się napięciem 24V (minimum 40VA).
Uruchomienie i napełnianie
Przed uruchomieniem należy sprawdzić szczelność połączeń, wykonać ewakuację i osuszenie układu. Urządzenie jest fabrycznie napełnione dla 15 stóp (4,6 m) linii cieczowej 3/8 cala. W przypadku innej długości należy skorygować ilość czynnika (0,6 uncji na stopę). Napełnianie powinno odbywać się metodą dochłodzenia (subcooling) w sprzyjających warunkach temperaturowych.
Konserwacja
Wężownice należy czyścić corocznie lub częściej, jeśli wymagają tego warunki otoczenia. Można je myć wodą lub przedmuchiwać sprężonym powietrzem. Należy upewnić się, że otwory drenażowe w podstawie urządzenia są drożne.
Informacje o producencie
Bryant Home Comfort
Praktyczna pomoc
Typowe problemy
Niewłaściwe chłodzenie lub uszkodzenie sprężarki
Sprawdź, czy długość instalacji chłodniczej nie przekracza zalecanych norm i czy nie ma wycieków. Upewnij się, że układ nie jest przeładowany.
Zanieczyszczone wężownice
Czyść wężownice corocznie lub częściej w zależności od warunków, używając węża ogrodowego. Upewnij się, że otwory drenażowe są czyste.
Zadziałanie zabezpieczenia termicznego sprężarki
Zabezpieczenie resetuje się automatycznie po spadku temperatury (może to potrwać do 45 minut). Jeśli problem się powtarza, sprawdź ciągłość obwodu omomierzem.
Przed użyciem
- Sprawdź, czy wszystkie połączenia elektryczne są dokręcone.
- Upewnij się, że zasilanie jest zgodne z tabliczką znamionową.
- Sprawdź, czy wszystkie zawory serwisowe są otwarte.
- Upewnij się, że grzałka karteru jest dobrze zamocowana (jeśli występuje).
- Upewnij się, że wszystkie panele i osłony są na swoim miejscu.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Zakres temperatury pracy
- 55°F (13°C) do 125°F (52°C) w trybie chłodzenia.
- Czynnik chłodniczy
- Puron (R-410A). Nie używać komponentów przeznaczonych dla R-22.
- Fabryczny ładunek
- Urządzenie jest napełnione dla 15 stóp (4,6 m) linii cieczowej 3/8 cala.
Ilustracje i schematy

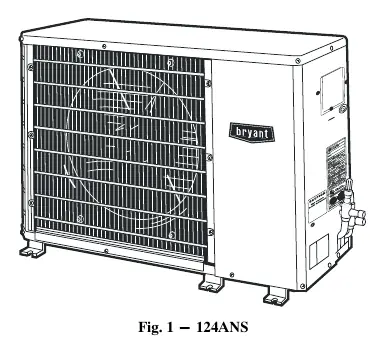

- Rysunek 1: Widok ogólny jednostki 124ANS.
- Rysunek 2: Sposób podnoszenia jednostki za pomocą zawiesi.
- Rysunek 3: Komponenty filtra osuszacza.
- Rysunek 4: Schemat podłączenia zasilania.
- Rysunek 5: Typowe połączenia obwodu sterowania.
Zgodność modelu
- Wymaga użycia czynnika Puron (R-410A).
- Nie używać zaworów rozprężnych (TXV) przeznaczonych dla R-22.
- Wymagane stosowanie fabrycznie zatwierdzonych filtrów osuszaczy linii cieczowej.
