Instrukcja instalacji klimatyzatora Bryant 114S / 115S

Kompletny przewodnik instalacji klimatyzatorów Bryant 114S i 115S. Dowiedz się, jak poprawnie zamontować urządzenie, wykonać połączenia chłodnicze, elektryczne, przeprowadzić próżnię oraz napełnić układ czynnikiem chłodniczym.

Źródłowy PDF: English · opis: polski

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy profesjonalnej instalacji klimatyzatorów Bryant 114S i 115S. Urządzenie powinno być instalowane wyłącznie przez wykwalifikowany personel posiadający odpowiednie certyfikaty (EPA). Przed przystąpieniem do prac należy zapoznać się z pełną dokumentacją, przestrzegać lokalnych przepisów budowlanych oraz zasad bezpieczeństwa elektrycznego (NEC/CSA).

Montaż i instalacja

Urządzenie należy montować w miejscu oddalonym od okien, tarasów i miejsc, gdzie hałas może być uciążliwy. Wymagane jest zapewnienie odpowiedniej przestrzeni serwisowej:

Rysunek 1: Prawidłowe prowadzenie rur chłodniczych
Rysunek 1: Prawidłowe prowadzenie rur chłodniczych

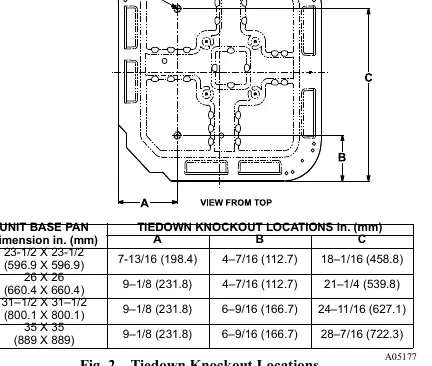

Rysunek 2: Rozmieszczenie otworów montażowych
Rysunek 2: Rozmieszczenie otworów montażowych
  • Strona serwisowa: 24 cale (610 mm).
  • Nad urządzeniem: 48 cali (1219 mm).
  • Boki: 6 cali (152 mm) z jednej strony, 12 cali (305 mm) z pozostałych.
  • Odstęp między jednostkami: 24 cale (610 mm) lub 18 cali (457 mm), jeśli nie ma nawisu.

Urządzenie musi być wypoziomowane z dokładnością do ±2°. W przypadku montażu na dachu, należy umieścić jednostkę na platformie powyżej ściany nośnej.

Połączenia chłodnicze

Instalacja wymaga użycia rur chłodniczych o odpowiedniej średnicy. Należy unikać bezpośredniego kontaktu rur z elementami konstrukcyjnymi budynku. Wymagane jest zastosowanie fabrycznie dostarczonego filtra osuszacza na linii cieczowej. Po wykonaniu połączeń układ należy poddać próbie szczelności i wykonać próżnię (metoda głębokiej próżni do 500 mikronów).

Rysunek 3: Instalacja filtra osuszacza
Rysunek 3: Instalacja filtra osuszacza

Połączenia elektryczne

Instalacja elektryczna musi być zgodna z lokalnymi przepisami. Należy zapewnić nieprzerwane uziemienie. W jednostkach 3-fazowych zainstalowany jest fabrycznie monitor faz, który sygnalizuje błędy za pomocą diody LED. W przypadku migania diody należy odłączyć zasilanie i zamienić miejscami dwa przewody zasilające na styczniku.

Uruchomienie i napełnianie układu

Metoda napełniania zależy od urządzenia rozprężnego:

  • TXV (zawór rozprężny): Stosować metodę dochłodzenia (subcooling).
  • Tłok (piston): Stosować metodę przegrzania (superheat).

Napełnianie należy przeprowadzać przy sprzyjających warunkach (temperatura zewnętrzna 70-100°F, wewnętrzna 70-80°F). Po uruchomieniu urządzenie powinno pracować minimum 15 minut przed sprawdzeniem parametrów.

Konserwacja

Dla zapewnienia wysokiej wydajności i uniknięcia awarii, należy przeprowadzać okresową konserwację urządzenia. Częstotliwość przeglądów może zależeć od warunków geograficznych (np. w pobliżu wybrzeża).

Informacje o producencie

Bryant Home Comfort

Profil marki

Praktyczna pomoc

Typowe problemy

Dioda LED na monitorze 3-fazowym miga

Oznacza to odwróconą fazę. Należy odłączyć zasilanie i zamienić miejscami dwa przewody zasilające na styczniku.

Niewłaściwe ciśnienie lub przegrzanie

Upewnij się, że warunki otoczenia są sprzyjające (70-100°F na zewnątrz, 70-80°F wewnątrz) przed wykonaniem pomiarów.

Nieszczelność układu

Wykonaj próbę ciśnieniową azotem (ok. 200 psi) i upewnij się, że ciśnienie nie spada przez 1 godzinę.

Przed użyciem

  • Sprawdź tabliczkę znamionową urządzenia
  • Upewnij się, że posiadasz uprawnienia EPA
  • Przygotuj pompę próżniową i manometry
  • Sprawdź, czy rury chłodnicze nie stykają się z elementami konstrukcyjnymi
  • Upewnij się, że filtr osuszacz jest zainstalowany
  • Sprawdź poprawność podłączenia uziemienia
Pokaż więcej Pokaż mniej

Parametry w praktyce

500 mikronów
Wymagana głębokość próżni dla zapewnienia szczelności i usunięcia wilgoci z układu.

Ilustracje i schematy

  • Rysunek 1: Prawidłowe prowadzenie rur chłodniczych przez ścianę i zawieszenie.
  • Rysunek 2: Rozmieszczenie otworów montażowych w podstawie jednostki.
  • Rysunek 6: Schemat podłączenia zasilania elektrycznego.
  • Rysunek 8: Monitor faz w jednostkach 3-fazowych.

Zgodność modelu

  • Wymagane użycie autoryzowanych części zamiennych producenta.
  • Dla instalacji o długości powyżej 80 stóp (24 m) wymagane dodatkowe wytyczne.
  • Jednostki z tłokiem wymagają metody przegrzania, jednostki z TXV metody dochłodzenia.
