Instrukcja instalacji klimatyzatorów Bryant 105A, 106A, 113A, 114C, 116B
Kompletny przewodnik instalacji klimatyzatorów Bryant serii Legacy Line. Dowiedz się, jak poprawnie zamontować jednostkę, wykonać połączenia chłodnicze, elektryczne oraz przeprowadzić procedurę napełniania czynnikiem chłodniczym.
Źródłowy PDF: English · opis: polski
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy instalacji klimatyzatorów jednostopniowych Bryant serii Legacy Line (modele 105A, 106A, 113A, 114C, 116B). Instalacja musi być przeprowadzona przez wykwalifikowany personel zgodnie z lokalnymi przepisami budowlanymi i elektrycznymi (NEC/CSA). Przed przystąpieniem do prac należy bezwzględnie odłączyć zasilanie elektryczne.
Instalacja jednostki
Jednostkę należy umieścić z dala od okien, tarasów i miejsc, gdzie hałas może być uciążliwy. Urządzenie musi być wypoziomowane (z dokładnością do ±3/8 cala na stopę). Wymagane odstępy serwisowe to 24 cale od strony serwisowej oraz 48 cali nad jednostką. W przypadku montażu na dachu, jednostka powinna znajdować się co najmniej 6 cali nad powierzchnią dachu.
Połączenia chłodnicze
Przewody chłodnicze powinny być prowadzone możliwie najkrótszą drogą, unikając zbędnych zagięć. Należy zapewnić odpowiednią izolację przewodów. Wymagane jest zainstalowanie fabrycznego filtra osuszacza na linii cieczowej. Po wykonaniu połączeń układ musi zostać poddany ewakuacji (metoda głębokiej próżni do 500 mikronów), aby usunąć wilgoć i zanieczyszczenia.
Napełnianie układu czynnikiem chłodniczym
Metoda napełniania zależy od typu urządzenia:
- Jednostki z zaworem TXV: Napełnianie metodą dochłodzenia (subcooling).
- Jednostki z tłokiem (piston): Napełnianie metodą przegrzania (superheat).
Przed sprawdzeniem ładunku urządzenie musi pracować przez co najmniej 15 minut. Należy korzystać z tabel zawartych w instrukcji w celu określenia właściwych parametrów w zależności od temperatury zewnętrznej i wewnętrznej.
Połączenia elektryczne
Instalacja elektryczna musi być zgodna z tabliczką znamionową urządzenia. Należy używać wyłącznie przewodów miedzianych. W jednostkach 3-fazowych zainstalowany jest monitor fazy – jeśli dioda LED miga, oznacza to odwróconą fazę; należy wtedy zamienić dwa przewody zasilające na styczniku.
Uruchomienie i konserwacja
Po zakończeniu instalacji należy sprawdzić wszystkie połączenia, upewnić się, że przewody nie stykają się z rurami ani ostrymi krawędziami, a następnie dokręcić nakrętki zaworów serwisowych. Regularna konserwacja jest niezbędna dla zachowania wydajności urządzenia.
Informacje o producencie
Bryant Home Comfort
Praktyczna pomoc
Typowe problemy
Dioda LED na monitorze fazy miga (jednostki 3-fazowe)
Wykryto odwróconą fazę. Należy odłączyć zasilanie i zamienić dwa przewody zasilające na styczniku jednostki.
Hałas wewnątrz pomieszczenia
Sprawdź, czy jednostka nie jest zamontowana zbyt blisko okien lub tarasów oraz czy przewody chłodnicze mają odpowiedni luz absorbujący wibracje.
System nie chłodzi poprawnie
Sprawdź poziom czynnika chłodniczego zgodnie z metodą dochłodzenia (dla TXV) lub przegrzania (dla tłoka) po min. 15 minutach pracy.
Przed użyciem
- Sprawdź, czy jednostka jest wypoziomowana (±3/8 cala na stopę)
- Upewnij się, że zachowano wymagane odstępy serwisowe (24 cale serwis, 6-12 cali boki)
- Sprawdź, czy przewody chłodnicze są zaizolowane i nie stykają się z konstrukcją
- Upewnij się, że zainstalowano filtr osuszacz na linii cieczowej
- Sprawdź, czy zasilanie jest zgodne z tabliczką znamionową
- Upewnij się, że system został poddany próżni (500 mikronów)
Pokaż więcej Pokaż mniej
Parametry w praktyce
- 500 mikronów
- Wymagany poziom próżni podczas ewakuacji układu w celu usunięcia wilgoci.
- Subcooling (Dochłodzenie)
- Metoda napełniania dla jednostek wyposażonych w zawór TXV.
- Superheat (Przegrzanie)
- Metoda napełniania dla jednostek wyposażonych w tłok (piston).
Ilustracje i schematy

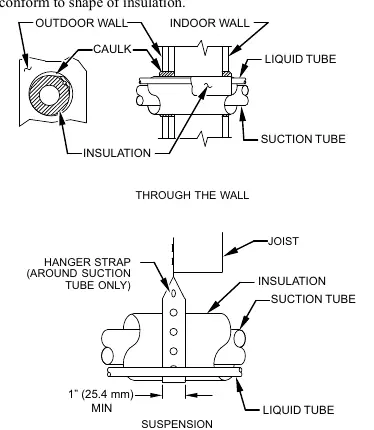

- Rys. 1: Szczegóły instalacji rur chłodniczych i izolacji

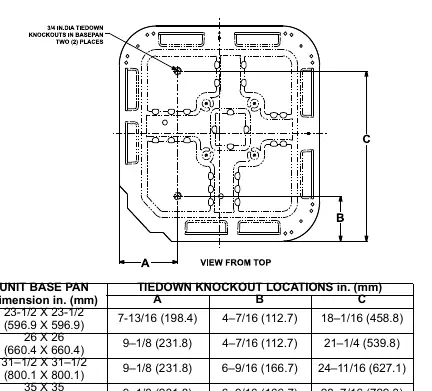

- Rys. 2: Lokalizacja punktów mocowania (knockout) w podstawie
- Rys. 3: Instalacja filtra osuszacza na linii cieczowej
- Rys. 6: Schemat podłączenia zasilania do stycznika
- Rys. 7: Wskaźnik monitora fazy dla jednostek 3-fazowych
Zgodność modelu
- Wymaga czynnika chłodniczego Puron (R-410A)
- Kompatybilne z jednostkami wewnętrznymi AHRI
- Wymagane akcesoria (np. grzałka karteru) dla aplikacji w niskich temperaturach
