Instrukcja montażu klimatyzatora Bryant 146SAN Preferred Series
Szybki przewodnik instalacji klimatyzatora Bryant 146SAN Preferred Series. Dowiedz się, jak prawidłowo zamontować urządzenie, wykonać połączenia elektryczne i hydrauliczne oraz przeprowadzić procedurę uruchomienia i napełniania czynnikiem...
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Niniejsza instrukcja zawiera wytyczne dotyczące montażu klimatyzatora Bryant 146SAN Preferred Series, w tym podłączania instalacji rurowej, elektrycznej, procedury uruchomienia oraz napełniania czynnikiem chłodniczym. str. 1, 2, 3, 4
Najważniejsze czynności
- Montaż na solidnym, wypoziomowanym podłożu str. 2
- Podłączenie instalacji chłodniczej str. 3
- Instalacja osuszacza filtra na linii cieczowej str. 4
- Ewakuacja instalacji chłodniczej i wężownicy wewnętrznej str. 4
- Podłączenie okablowania elektrycznego str. 5
- Sprawdzenie napełnienia czynnikiem chłodniczym str. 7
Pierwsze uruchomienie
- Otwarcie zaworów serwisowych cieczy i oparów str. 7
- Zamknięcie rozłączników elektrycznych w celu zasilenia systemu str. 7
- Ustawienie termostatu na żądaną temperaturę str. 7
- Ustawienie termostatu w tryb COOL i wentylatora na ON lub AUTO str. 7
- Praca urządzenia przez 15 minut w celu sprawdzenia napełnienia str. 7
Pokaż 3 kolejne odpowiedzi Pokaż mniej
Problemy i rozwiązania
Hałas w części mieszkalnej
Sprawdzić pod kątem pulsacji gazu wynikających z nieprawidłowej instalacji.
str. 1
Niewłaściwe napięcie
Skontaktować się z lokalnym zakładem energetycznym w celu korekty.
str. 5Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Minimalna temperatura otoczenia (chłodzenie) | 55°F (13°C) | Minimalna temperatura pracy zewnętrznej w trybie chłodzenia bez akcesoriów | str. 2 |
| Wymagana próżnia | 500 mikronów | Wymagana głębokość próżni przy ewakuacji | str. 4 |
| Ciśnienie próby szczelności | ok. 200 psi | Zalecane ciśnienie azotu do próby szczelności | str. 4 |
| Minimalna moc transformatora sterującego | 24v/40va | Wymagania dla zasilania sterowania | str. 5 |
| Korekta napełnienia czynnikiem | 0.6 oz/ft | Ilość czynnika do dodania/usunięcia powyżej/poniżej 15 stóp (4.6 m) dla linii cieczowej 3/8 | str. 3, 7 |
Gdzie szukać w PDF
- Bezpieczeństwo i informacje ogólne str. 1
- Instalacja str. 2, 3, 4, 5
- Uruchomienie str. 6, 7
- Konserwacja i sprawdzenie końcowe str. 8
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy klimatyzatorów Bryant 146SAN Preferred Series z czynnikiem chłodniczym Puron Advance (R-454B). Instalacja musi być przeprowadzona wyłącznie przez wykwalifikowany personel posiadający certyfikat EPA. Urządzenie jest przeznaczone do współpracy wyłącznie z jednostkami wewnętrznymi R-454B. Przed przystąpieniem do prac należy zapoznać się z pełną dokumentacją, przestrzegać lokalnych przepisów budowlanych oraz stosować odpowiednie środki ochrony osobistej.
Montaż i instalacja
Urządzenie należy zamontować na solidnym, wypoziomowanym podłożu. W przypadku montażu na dachu, jednostkę należy umieścić na platformie nad ścianą nośną, izolując ją od konstrukcji budynku, aby zminimalizować przenoszenie wibracji. Wymagane odstępy serwisowe to 24 cale (610 mm) od strony serwisowej oraz 48 cali (1219 mm) nad jednostką. Dla zapewnienia prawidłowego przepływu powietrza należy zachować 6 cali (152 mm) z jednej strony i 12 cali (305 mm) z pozostałych stron.
Połączenia hydrauliczne
Podczas wykonywania połączeń rurowych należy używać rur chłodniczych o odpowiedniej średnicy. Rury powinny być prowadzone z minimalną liczbą zgięć. W przypadku przechodzenia przez ściany, otwory należy uszczelnić masą silikonową. Wymagana jest instalacja fabrycznego filtra osuszacza na linii cieczowej. Podczas lutowania należy owinąć zawory serwisowe mokrą szmatką, aby zapobiec przegrzaniu i uszkodzeniu uszczelek. Przed lutowaniem zaworu serwisowego pary należy usunąć wkład zaworu (rdzeń) z portu Schradera.
Połączenia elektryczne
Instalacja elektryczna musi być zgodna z lokalnymi przepisami i normami NEC. Należy używać wyłącznie przewodów miedzianych. Przewody zasilające należy wprowadzić do skrzynki sterowniczej i podłączyć do stycznika. Przewody sterujące 24V należy poprowadzić przez dedykowaną przelotkę. Urządzenie musi posiadać nieprzerwane uziemienie. Należy upewnić się, że wszystkie przewody są zabezpieczone przed kontaktem z rurami lub ostrymi krawędziami blachy.
Uruchomienie i napełnianie
Po zakończeniu instalacji i ewakuacji układu (do 500 mikronów), należy otworzyć zawory serwisowe. Uruchomienie systemu odbywa się poprzez ustawienie termostatu w trybie chłodzenia. Napełnianie czynnikiem chłodniczym w jednostkach z zaworem TXV odbywa się metodą dochłodzenia (subcooling). Należy zmierzyć ciśnienie na zaworze cieczowym oraz temperaturę linii cieczowej, a następnie odnieść wyniki do tabeli dochłodzenia znajdującej się w instrukcji.
Technologia InteliSense
Urządzenie jest wyposażone w technologię InteliSense, która umożliwia zbieranie danych o wydajności systemu. Na płycie sterującej znajdują się czujniki ciśnienia i temperatury zaworów serwisowych oraz temperatury zewnętrznej. Bursztynowa dioda LED sygnalizuje zasilanie, a zielona dioda LED potwierdza komunikację z termostatem obsługującym technologię InteliSense.
Informacje o producencie
Bryant Home Comfort
Praktyczna pomoc
Typowe problemy
Hałas wewnątrz pomieszczenia
Sprawdź, czy instalacja nie powoduje pulsacji gazu; upewnij się, że rury nie dotykają bezpośrednio konstrukcji budynku i są odpowiednio izolowane.
Niewłaściwe napięcie zasilania
Sprawdź tabliczkę znamionową urządzenia i upewnij się, że napięcie mieści się w dopuszczalnych granicach. Skontaktuj się z dostawcą energii w przypadku problemów.
Błąd komunikacji InteliSense
Upewnij się, że zielona dioda LED na płycie sterującej świeci światłem ciągłym, co oznacza poprawną komunikację z termostatem.
Przed użyciem
- Sprawdź, czy urządzenie nie zostało uszkodzone podczas transportu.
- Upewnij się, że miejsce montażu jest solidne i wypoziomowane.
- Sprawdź, czy zachowano wymagane odstępy serwisowe (24 cale od strony serwisowej, 48 cali nad jednostką).
- Upewnij się, że używasz narzędzi nieiskrzących dla czynnika A2L.
- Sprawdź, czy wszystkie połączenia elektryczne są dokręcone i zabezpieczone.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Minimalna temperatura pracy (chłodzenie)
- 55°F (13°C) - poniżej tej temperatury urządzenie nie powinno pracować bez dodatkowych akcesoriów.
- Wymagane podciśnienie
- 500 mikronów - poziom podciśnienia wymagany do prawidłowej ewakuacji układu.
- Przewód sterujący
- Minimalny przekrój 18 AWG dla odległości do 100 stóp (30 m).
Ilustracje i schematy

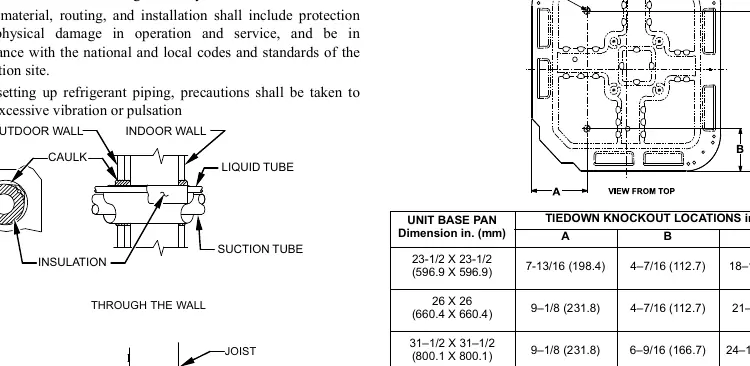

- Rysunek 1: Prawidłowe prowadzenie rur chłodniczych przez ścianę z użyciem uszczelnienia i zawieszenia.

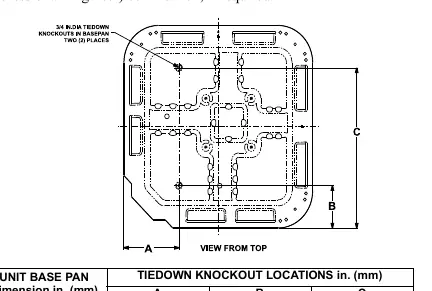

- Rysunek 2: Schemat otworów montażowych w podstawie urządzenia (Tiedown Knockout Locations).
- Rysunek 6: Schemat podłączenia zasilania do stycznika.

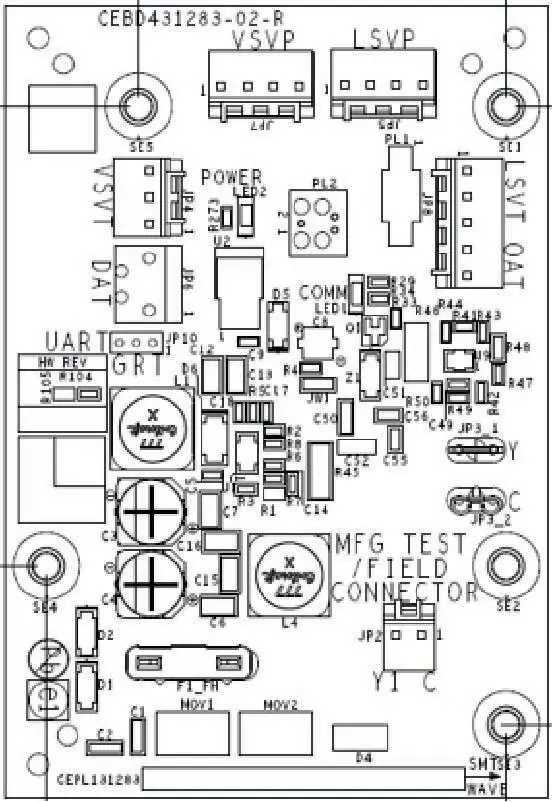

- Rysunek 8: Rozmieszczenie komponentów na płycie sterującej InteliSense.
Zgodność modelu
- Urządzenie przeznaczone wyłącznie do współpracy z jednostkami wewnętrznymi R-454B.
- Wymagana instalacja przez wykwalifikowany personel z certyfikatem EPA.
- Wymagana instalacja fabrycznego filtra osuszacza na linii cieczowej.
