Instrukcja obsługi smarownicy pneumatycznej XPOtool 15L

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy pneumatycznej smarownicy XPOtool o pojemności 15 litrów (model 62795). Urządzenie jest napędzane sprężonym powietrzem i służy do podawania smaru pod wysokim ciśnieniem, co znajduje zastosowanie w przemyśle motoryzacyjnym i maszynowym. Przed użyciem należy bezwzględnie zapoznać się z zasadami bezpieczeństwa.

Bezpieczeństwo pracy

• Przed użyciem przeczytaj dokładnie instrukcję obsługi.
• Używaj środków ochrony osobistej: rękawic roboczych, obuwia antypoślizgowego, okularów ochronnych i maski oddechowej.
• Utrzymuj miejsce pracy w czystości i dobrze oświetlone.
• Nie modyfikuj urządzenia.
• Uwaga: Wyciekający smar stwarza ryzyko poślizgnięcia się. Należy go niezwłocznie usunąć i zutylizować zgodnie z przepisami ochrony środowiska.

Dane techniczne

• Stosunek ciśnienia: 60:1
• Pojemność zbiornika: 15 l
• Zakres ciśnienia roboczego: 5–8 bar
• Średnica cylindra pneumatycznego: 70 mm
• Wydajność pompy: 0–0,85 l/min

Pierwsze uruchomienie i obsługa

1. Poluzuj śruby skrzydełkowe po obu stronach pojemnika i przechyl konstrukcję o 20–30°, aby usunąć powietrze spod gumowej płyty.
2. Napełnij pojemnik smarem, uważając, aby nie przekroczyć oznaczeń i uniknąć powstawania pęcherzy powietrza.
3. Włóż elementy montażowe pionowo do cylindra, tak aby płyta gumowa przylegała do powierzchni. Dokręć śrubę blokującą.
4. Sprawdź stan węży przed podłączeniem.
5. Podłącz wąż doprowadzający powietrze do szybkozłącza.
6. Otwórz zawór regulacji ciśnienia. Pompa zacznie pracować, odpowietrzając układ. Gdy ciśnienie wzrośnie, podłącz wąż wysokociśnieniowy pistoletu smarowego.
7. Po osiągnięciu maksymalnego ciśnienia i zatrzymaniu ruchu pompy, sprawdź szczelność połączeń.

Konserwacja i przechowywanie

• Stosuj filtrowane sprężone powietrze, aby zapobiec zanieczyszczeniom.
• Nie przekraczaj ciśnienia 8 bar.
• Unikaj zaginania i nadmiernego naprężania węży wysokociśnieniowych.
• Jeśli urządzenie nie jest używane, poluzuj złączkę i zwolnij ciśnienie resztkowe za pomocą pistoletu.
• Regularnie oliw pompę i czyść kanały smarowe.
• Nie używaj urządzenia przy zbyt niskim poziomie smaru, aby uniknąć przegrzania tłoka.

Rozwiązywanie problemów

W przypadku problemów z działaniem, sprawdź poniższe punkty:

• Niewłaściwe podawanie smaru: Sprawdź drążek ładujący, usuń zanieczyszczenia z wlotu lub zaworu, uzupełnij smar. W przypadku zbyt gęstego smaru, dostosuj częstotliwość smarowania do pory roku.
• Utrata ciśnienia: Wymień uszczelki zaworów lub dokręć luźne elementy.
• Niewystarczające ciśnienie: Oczyść zablokowane przewody wylotowe lub kanały wewnątrz pistoletu.
• Wycieki: Wymień uszczelki typu V lub uszczelki gumowe w obracających się częściach.

Budowa urządzenia

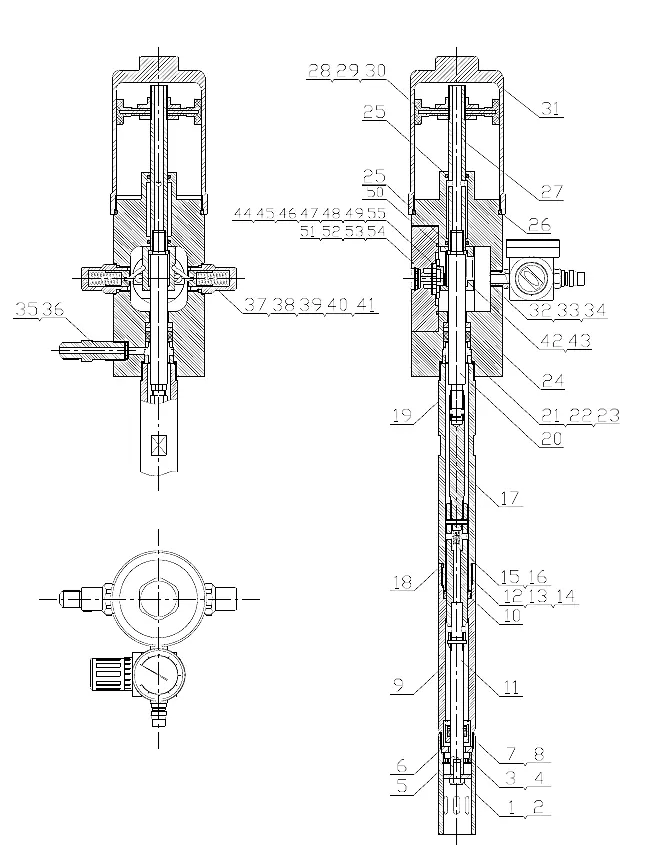

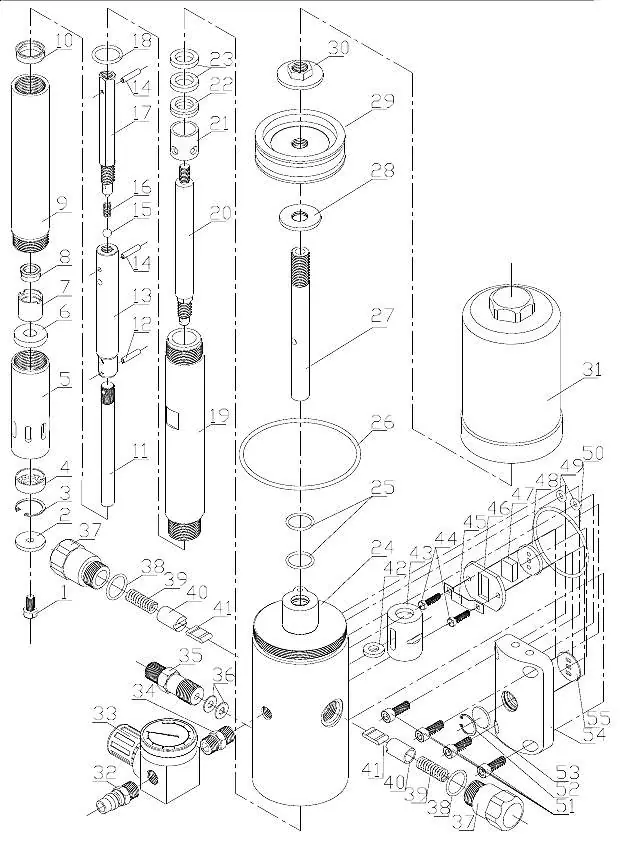

Urządzenie składa się z 55 elementów, w tym pompy, cylindra, zaworów i uszczelek. Szczegółowy wykaz części oraz schemat budowy znajdują się w dalszej części instrukcji, co ułatwia identyfikację komponentów podczas serwisowania.
