Instrukcja obsługi systemu transmisji wideo Accsoon CineView 2 SDI
Szybki przewodnik po systemie transmisji wideo Accsoon CineView 2 SDI. Dowiedz się, jak skonfigurować nadajnik i odbiornik, sparować urządzenia, korzystać z aplikacji Accsoon SEE oraz rozwiązywać problemy z połączeniem.
Spis treści
Najważniejsze informacje z instrukcji
Accsoon CineView 2 SDI to bezprzewodowy system transmisji wideo 1080P o zasięgu do 450 metrów (w linii wzroku) i opóźnieniu poniżej 50ms. System wykorzystuje technologię Dual-Band (2.4GHz + 5GHz) dla zwiększenia stabilności połączenia. Urządzenie pozwala na monitorowanie obrazu na maksymalnie 4 urządzeniach jednocześnie.
Opis urządzenia i elementy zestawu
W skład zestawu wchodzą nadajnik (Transmitter) oraz odbiornik (Receiver), anteny o wysokim zysku, adaptery typu cold shoe oraz dokumentacja. Nadajnik wyposażony jest w wejścia SDI i HDMI oraz wyjście HDMI Loop-Out. Odbiornik posiada wyjścia SDI, HDMI oraz port UVC do streamingu.
Instalacja i zasilanie
Aby zainstalować system:
- Zamontuj anteny na nadajniku i odbiorniku.
- Użyj adaptera cold shoe, aby przymocować urządzenie do kamery lub klatki operatorskiej.
- Podłącz zasilanie: akumulator NP-F (F970/F750/F550), zasilanie DC (7.4-16.8V) lub USB-C (5V/3A).
- Podłącz kamerę do nadajnika za pomocą odpowiedniego kabla wideo.
Parowanie i ustawienia grup
System wykorzystuje pokrętło "Group Setting" na każdym urządzeniu. Aby urządzenia się połączyły, nadajnik i odbiornik muszą być ustawione na ten sam numer grupy. Jeśli chcesz podłączyć wiele odbiorników (do 4) do jednego nadajnika, ustaw wszystkie urządzenia na tę samą grupę.
Ustawienia transmisji i kanałów
Urządzenie posiada menu "Data Rate Setting" z trzema trybami: High Quality (HQ), Normal (NOR) oraz Speed (SPD). Tryb Speed jest zalecany w warunkach dużych zakłóceń lub na większe odległości. Kanał transmisji jest domyślnie ustawiony na Auto, co pozwala na automatyczny wybór najmniej zakłóconego pasma.
Monitorowanie przez aplikację Accsoon SEE
Pobierz aplikację Accsoon SEE ze sklepu Google Play lub Apple App Store. Aby połączyć się z systemem:
- Włącz Wi-Fi w urządzeniu mobilnym.
- Znajdź sieć o nazwie "Accsoon_****" i połącz się z nią (domyślne hasło: 12345678).
- Upewnij się, że urządzenie jest połączone z siecią 5GHz.
- Otwórz aplikację, wybierz "CineView 2 SDI" i kliknij "MONITOR".
Transmisja na żywo
System umożliwia streaming na dwa sposoby:
- Przez UVC: Podłącz odbiornik do komputera za pomocą kabla USB-C. Komputer rozpozna odbiornik jako kamerę internetową.
- Przez aplikację Accsoon SEE: Ustaw nadajnik w tryb "Speed Mode", w aplikacji wybierz "live", wprowadź adres RTMP URL oraz kod i rozpocznij transmisję.
Aktualizacja oprogramowania
Aktualizacja odbywa się przez aplikację Accsoon SEE. Upewnij się, że poziom naładowania baterii wynosi powyżej 50%. W aplikacji przejdź do ustawień urządzenia, wybierz "FIRMWARE UPDATE" i postępuj zgodnie z instrukcjami na ekranie.
Rozwiązywanie problemów
- Brak połączenia: Sprawdź, czy nadajnik i odbiornik są w tej samej grupie.
- Brak obrazu: Sprawdź poprawność podłączenia kabli wideo oraz czy format wideo kamery jest obsługiwany.
- Przerywany obraz: Upewnij się, że anteny są dobrze dokręcone i nie ma metalowych przeszkód blokujących sygnał.
- Brak połączenia z aplikacją: Upewnij się, że telefon jest połączony z siecią Wi-Fi 5GHz nadawaną przez urządzenie.
Dane techniczne
- Zasięg: do 450m (bez przeszkód).
- Opóźnienie: poniżej 50ms.
- Zasilanie: NP-F, DC, USB-C (5V/3A).
- Wymiary: 60mm x 27.5mm x 106.5mm.
- Waga: 210g.
Informacje o producencie
Accsoon
Praktyczna pomoc
Typowe problemy
Brak połączenia między nadajnikiem a odbiornikiem
Upewnij się, że oba urządzenia są ustawione na tę samą grupę za pomocą pokrętła Group Setting.
Brak obrazu
Sprawdź, czy kabel SDI/HDMI jest poprawnie podłączony i czy format wideo kamery jest zgodny z obsługiwanymi przez urządzenie.
Przerywany obraz
Upewnij się, że anteny są dobrze dokręcone i w pobliżu nie ma metalowych przedmiotów blokujących sygnał.
Urządzenia mobilne nie łączą się z aplikacją
Upewnij się, że telefon jest połączony z siecią 5GHz Wi-Fi o nazwie Accsoon_****.
Przed użyciem
- Naładuj baterie NP-F lub przygotuj zasilanie DC/USB-C (5V/3A).
- Zamontuj anteny na nadajniku i odbiorniku.
- Ustaw nadajnik i odbiornik na tę samą grupę za pomocą pokrętła.
- Pobierz aplikację Accsoon SEE na urządzenie mobilne.
- Sprawdź, czy format wideo kamery jest obsługiwany.

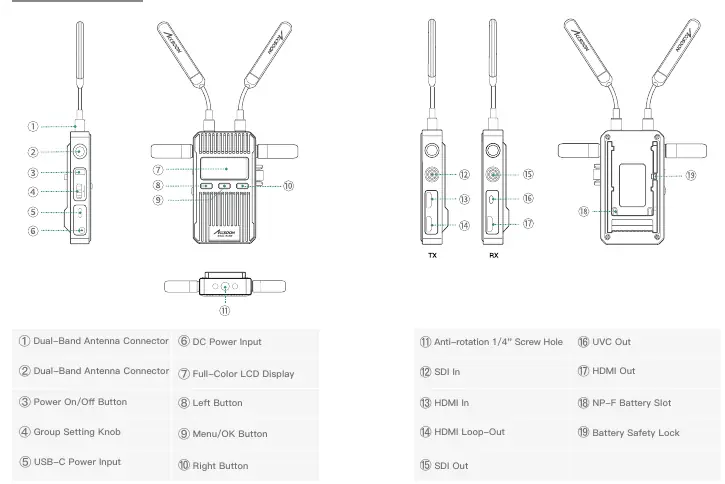

Ilustracje i schematy
- Nadajnik (TX) posiada wejście SDI i HDMI oraz wyjście HDMI Loop-Out.
- Odbiornik (RX) posiada wyjście SDI, HDMI oraz UVC do streamingu na komputerze.
Zgodność modelu
- Odbiornik posiada port UVC do streamingu na komputerze.
- Wspiera do 4 urządzeń monitorujących jednocześnie.
- Wymaga zasilania 5V/3A przy użyciu USB-C.
