Instrukcja obsługi pilota zdalnego sterowania ACiQ Ceiling Cassette

Kompletny przewodnik obsługi pilota zdalnego sterowania dla klimatyzatorów kasetonowych ACiQ. Dowiedz się, jak konfigurować tryby pracy, ustawiać timer, korzystać z funkcji zaawansowanych oraz rozwiązywać podstawowe problemy z urządzeniem.

Spis treści

Wprowadzenie do obsługi pilota

Pilot zdalnego sterowania ACiQ jest intuicyjnym narzędziem służącym do pełnej kontroli nad klimatyzatorem kasetonowym. Przed rozpoczęciem użytkowania należy upewnić się, że urządzenie jest podłączone do zasilania, a w pilocie umieszczono sprawne baterie. Pilot komunikuje się z jednostką wewnętrzną za pomocą sygnału podczerwieni, dlatego należy kierować go bezpośrednio w stronę odbiornika sygnału, zachowując odległość nieprzekraczającą 8 metrów. Przeszkody takie jak zasłony czy bezpośrednie nasłonecznienie mogą zakłócać transmisję sygnału.

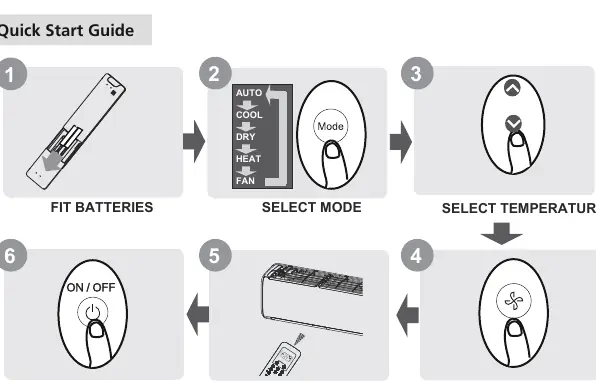

Schemat szybkiego uruchomienia klimatyzatora

Podstawowe tryby pracy

Urządzenie oferuje kilka trybów pracy, które można przełączać przyciskiem MODE:

AUTO: Klimatyzator automatycznie dobiera tryb chłodzenia, grzania lub wentylacji w oparciu o zadaną temperaturę.
COOL: Tryb chłodzenia z możliwością regulacji prędkości wentylatora.
DRY: Tryb osuszania powietrza, w którym prędkość wentylatora jest stała.
HEAT: Tryb grzania (niedostępny w modelach tylko chłodzących).
FAN: Tryb wentylacji bez zmiany temperatury.

Temperaturę można regulować w zakresie od 17°C do 30°C (lub 20-28°C w zależności od modelu) za pomocą przycisków TEMP. Warto pamiętać, że w trybie AUTO prędkość wentylatora jest ustawiana automatycznie i nie podlega ręcznej zmianie.

Funkcje zaawansowane i komfort

Pilot wyposażony jest w szereg funkcji poprawiających komfort użytkowania:

TIMER: Pozwala na automatyczne włączenie lub wyłączenie urządzenia po określonym czasie (od 0 do 24 godzin).
SLEEP: Optymalizuje pracę urządzenia podczas snu, oszczędzając energię.
TURBO: Umożliwia szybkie osiągnięcie zadanej temperatury poprzez pracę z maksymalną wydajnością.
FOLLOW ME: Pilot mierzy temperaturę w swoim bezpośrednim otoczeniu, co pozwala na precyzyjne dostosowanie klimatu w miejscu przebywania użytkownika.
CLEAN: Funkcja automatycznego czyszczenia wymiennika ciepła, która zapobiega rozwojowi bakterii wewnątrz jednostki.
SWING: Steruje ruchem żaluzji nawiewnych, zapewniając równomierny rozkład powietrza w pomieszczeniu.

Konserwacja i bezpieczeństwo

Aby zapewnić optymalną wydajność, należy unikać mieszania starych baterii z nowymi. Jeśli pilot nie będzie używany przez okres dłuższy niż dwa miesiące, zaleca się wyjęcie baterii, aby zapobiec ich wyciekowi. W przypadku wystąpienia problemów z działaniem urządzenia, warto sprawdzić, czy sygnał nie jest blokowany przez przeszkody fizyczne. Wszelkie modyfikacje urządzenia powinny być przeprowadzane zgodnie z lokalnymi przepisami, a w razie wątpliwości należy skonsultować się z autoryzowanym serwisem.

Praktyczna pomoc

Typowe problemy

Pilot nie reaguje lub nie wysyła sygnału

Sprawdź stan baterii, upewnij się, że są poprawnie włożone i nie są wyczerpane. Sprawdź, czy nie ma przeszkód między pilotem a odbiornikiem.

Funkcja grzania nie działa

Upewnij się, że posiadasz model z funkcją grzania (heat pump). W modelach tylko chłodzących tryb HEAT jest niedostępny.

Brak możliwości zmiany prędkości wentylatora

Prędkość wentylatora nie może być zmieniana w trybach AUTO oraz DRY.

Przed użyciem

Upewnij się, że klimatyzator jest podłączony do zasilania.
Włóż dwie baterie R03/LR03 do pilota, zachowując polaryzację.
Usuń wszelkie przeszkody między pilotem a jednostką wewnętrzną.
Upewnij się, że odległość od jednostki nie przekracza 8 metrów.

Parametry w praktyce

Zasięg sygnału: Maksymalna odległość skutecznego działania pilota wynosi 8 metrów.
Zakres temperatur: Standardowy zakres regulacji to 17-30°C (niektóre modele 20-28°C).

Ilustracje i schematy

Strona 3 przedstawia szybki przewodnik uruchomienia: baterie, tryb, temperatura, prędkość wentylatora, celowanie w jednostkę i włączenie.
Strona 8 ilustruje wszystkie ikony wyświetlacza LCD, w tym wskaźniki trybów, timera, prędkości wentylatora i funkcji specjalnych.

Zgodność modelu

Instrukcja dotyczy modeli serii ACiQ-09CC-HH-MB, 12CC-HH-MB oraz 18CC-HH-MB.
Niektóre funkcje (np. Fresh, UV-C) są zależne od konkretnego modelu jednostki wewnętrznej.
W przypadku rozbieżności między instrukcją pilota a instrukcją użytkownika klimatyzatora, nadrzędna jest instrukcja użytkownika.
