Instrukcja obsługi klimatyzatora i pompy ciepła ACiQ PTAC-B

Szybki przewodnik po instalacji i obsłudze klimatyzatorów serii ACiQ PTAC-B. Zawiera instrukcje montażu, konfiguracji przełączników DIP, obsługi panelu sterowania oraz rozwiązywania problemów.

Spis treści

Obrazy z instrukcji

Przejdź do miejsca w treści

Najważniejsze informacje z instrukcji

Niniejszy dokument zawiera wytyczne dotyczące instalacji, bezpiecznej eksploatacji oraz konserwacji klimatyzatorów i pomp ciepła serii ACiQ PTAC-B. Przed przystąpieniem do prac należy upewnić się, że instalacja jest zgodna z lokalnymi przepisami elektrycznymi (NEC/CEC). Urządzenie wymaga dedykowanego obwodu zasilającego i odpowiedniego uziemienia.

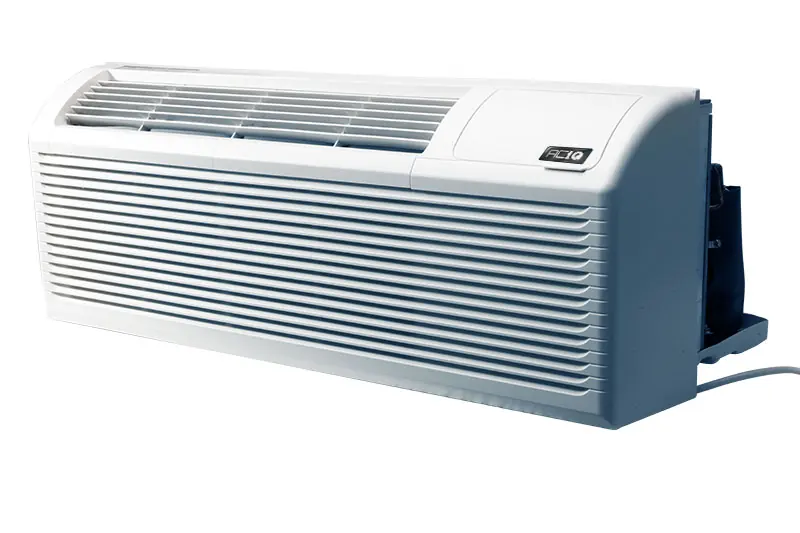

Klimatyzator serii ACiQ PTAC-B
Klimatyzator serii ACiQ PTAC-B

Bezpieczeństwo

  • Nie używać przedłużaczy ani adapterów wtyczek.
  • Zawsze instalować wyłącznik automatyczny.
  • Nie blokować wlotów ani wylotów powietrza.
  • W przypadku wykrycia dymu, zapachu lub dziwnych dźwięków, natychmiast odłączyć zasilanie.
  • Regularnie czyścić filtry (co dwa tygodnie), aby zapewnić wydajność i uniknąć uszkodzeń.

Instalacja

Instalacja powinna być przeprowadzona przez wykwalifikowany personel. Wymagane jest zachowanie odpowiednich odstępów od ścian i przeszkód (min. 51 cm po bokach, 100 cm z przodu). Urządzenie musi być zamontowane w poziomie, aby zapewnić prawidłowe odprowadzanie kondensatu.

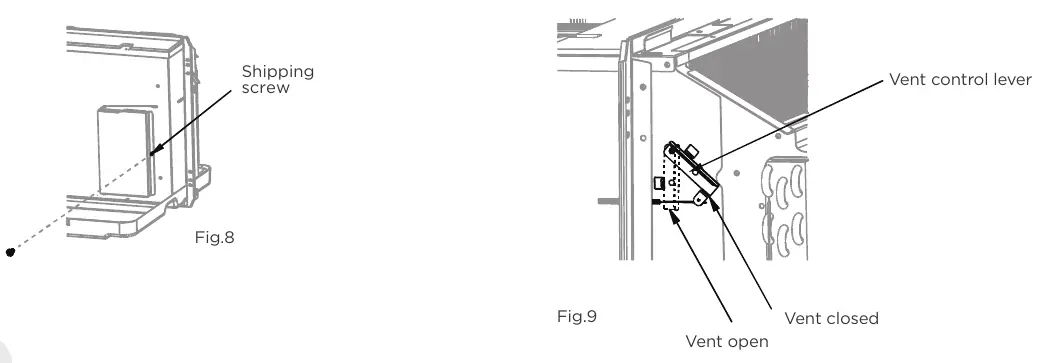

Montaż i regulacja klapy wentylacyjnej
Montaż i regulacja klapy wentylacyjnej

Kroki instalacji:

  1. Przygotować otwór w ścianie zgodnie z wymiarami tulei ściennej.
  2. Zamontować tuleję ścienną.
  3. Usunąć taśmy zabezpieczające i panel przedni urządzenia.
  4. Wsunąć jednostkę do tulei i zabezpieczyć śrubami.
  5. W przypadku modeli 265V, zainstalować opcjonalny zestaw podstawy (subbase) zgodnie z instrukcją.

Konfiguracja funkcji (DIP Switches)

Ustawienia urządzenia można dostosować za pomocą przełączników DIP (dostępnych po zdjęciu panelu przedniego) lub poprzez panel sterowania. Ważne ustawienia obejmują: wybór trybu ogrzewania (elektryczne/pompa ciepła), zakresy temperatur, tryb pracy wentylatora (ciągły/cykliczny) oraz ochronę przed niską temperaturą.

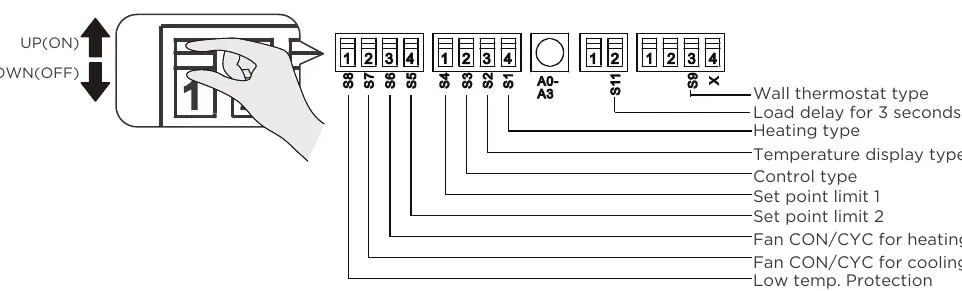

Schemat przełączników DIP
Schemat przełączników DIP

Obsługa i konserwacja

Panel sterowania umożliwia wybór trybu pracy (chłodzenie, osuszanie, ogrzewanie, wentylacja) oraz ustawienie temperatury. W przypadku zablokowania panelu, na wyświetlaczu pojawi się komunikat LL. Konserwacja ogranicza się do regularnego czyszczenia filtrów powietrza oraz sprawdzania wężownic zewnętrznych pod kątem zabrudzeń.

Czyszczenie filtrów powietrza
Czyszczenie filtrów powietrza

Rozwiązywanie problemów

W przypadku awarii, kody błędów (np. E0, E3, AS, ES) wyświetlane na panelu pomagają zdiagnozować problem. Jeśli urządzenie nie startuje, sprawdź zasilanie, bezpieczniki oraz przycisk test/reset na wtyczce zasilającej.

Praktyczna pomoc

Typowe problemy

Urządzenie nie uruchamia się

Sprawdź, czy wtyczka jest dobrze włożona, czy bezpiecznik nie jest spalony oraz czy przycisk RESET na wtyczce nie został wyzwolony.

Urządzenie nie chłodzi/grzeje

Upewnij się, że wloty/wyloty nie są zablokowane, filtry są czyste, a ustawienia temperatury są odpowiednie. Sprawdź, czy kompresor nie jest w trybie opóźnienia (3 minuty).

Woda kapie do wewnątrz

Sprawdź, czy tuleja ścienna jest zamontowana w poziomie. W razie potrzeby dokonaj regulacji.

Lód na wężownicy wewnętrznej

Przy niskich temperaturach zewnętrznych (poniżej 13°C) przełącz urządzenie w tryb wentylatora, aż lód się rozpuści.

Przed użyciem

  • Sprawdź, czy instalacja elektryczna jest zgodna z wymogami na tabliczce znamionowej.
  • Upewnij się, że urządzenie jest prawidłowo uziemione.
  • Sprawdź, czy filtry są poprawnie zainstalowane.
  • Upewnij się, że w pobliżu wylotu powietrza nie ma zasłon ani mebli.
  • Przetestuj wtyczkę zasilającą przyciskiem TEST/RESET.

Parametry w praktyce

DIP Switches
Przełączniki konfiguracyjne służące do ustawiania trybów pracy, limitów temperatury i funkcji specjalnych.
Front Desk Control
Funkcja umożliwiająca zdalne wyłączanie urządzenia przez system hotelowy (wymaga sygnału 24VAC).

Ilustracje i schematy

  • Fig. 4: Panel sterowania z wyświetlaczem LED i przyciskami do konfiguracji.
  • Fig. 8-9: Procedura usuwania śruby transportowej i ustawiania klapy wentylacyjnej.
  • Fig. 13-14: Instrukcja wyjmowania i wkładania filtrów powietrza.

Zgodność modelu

  • Modele 265V wymagają dedykowanego zestawu subbase.
  • Termostat ścienny musi być kompatybilny z typem urządzenia (pompa ciepła lub tylko grzanie elektryczne).
  • Niektóre modele nie posiadają odbiornika sygnału zdalnego sterowania.
