Instrukcja obsługi pilota zdalnego sterowania ACiQ
Kompletna instrukcja obsługi pilota zdalnego sterowania dla jednostek wewnętrznych ACiQ. Dowiedz się, jak konfigurować tryby pracy, ustawiać timer, korzystać z funkcji zaawansowanych oraz dbać o urządzenie.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściWprowadzenie do obsługi pilota
Pilot zdalnego sterowania ACiQ to intuicyjne narzędzie umożliwiające pełną kontrolę nad klimatyzatorem. Przed rozpoczęciem użytkowania należy upewnić się, że baterie zostały poprawnie zainstalowane zgodnie z polaryzacją. Pilot komunikuje się z jednostką wewnętrzną za pomocą sygnału podczerwieni, dlatego należy kierować go bezpośrednio w stronę urządzenia, zachowując odległość do 8 metrów. Przeszkody takie jak zasłony czy bezpośrednie nasłonecznienie mogą zakłócać transmisję sygnału.
Podstawowe funkcje i tryby pracy
Pilot pozwala na wybór spośród kilku trybów pracy: AUTO, COOL (chłodzenie), DRY (osuszanie), HEAT (ogrzewanie) oraz FAN (wentylator). W trybie AUTO urządzenie samodzielnie dobiera parametry pracy w oparciu o zadaną temperaturę. Użytkownik może precyzyjnie regulować temperaturę w zakresie od 16°C do 30°C oraz dostosowywać prędkość wentylatora. Przycisk MODE służy do przełączania między dostępnymi trybami, a przyciski TEMP pozwalają na zmianę wartości temperatury w krokach co 0,5°C.
Zaawansowane funkcje sterowania
Urządzenie oferuje szereg funkcji zwiększających komfort użytkowania. Funkcja SWING umożliwia sterowanie ruchem żaluzji nawiewnych, zapewniając równomierny rozkład powietrza w pomieszczeniu. Funkcja TURBO pozwala na szybkie osiągnięcie zadanej temperatury poprzez pracę z maksymalną wydajnością. Dla osób dbających o oszczędność energii przygotowano tryby ECO oraz GEAR, które optymalizują zużycie prądu. Dodatkowo, funkcja FOLLOW ME pozwala pilotowi pełnić rolę czujnika temperatury, co zapewnia bardziej precyzyjne sterowanie w miejscu przebywania użytkownika.
Ustawienia timera i konserwacja
Pilot umożliwia zaprogramowanie automatycznego włączania i wyłączania klimatyzatora za pomocą funkcji TIMER. Można ustawić czas w odstępach 30-minutowych do 10 godzin, a powyżej tego czasu w odstępach godzinnych. W przypadku długiej przerwy w użytkowaniu klimatyzatora zaleca się wyjęcie baterii z pilota, aby uniknąć ich wycieku. Należy pamiętać, aby nie mieszać starych baterii z nowymi oraz utylizować zużyte ogniwa zgodnie z lokalnymi przepisami ochrony środowiska.
Praktyczna pomoc
Typowe problemy
Pilot nie reaguje lub klimatyzator nie odbiera sygnału
Sprawdź stan baterii, upewnij się, że pilot jest skierowany w stronę jednostki i nie ma przeszkód (zasłony, meble) blokujących sygnał IR.
Funkcja nie działa po naciśnięciu przycisku
Niektóre funkcje są zależne od modelu jednostki wewnętrznej. Jeśli jednostka nie posiada danej funkcji, przycisk nie wywoła żadnej akcji.
Błędne wskazania temperatury
Upewnij się, że funkcja FOLLOW ME nie jest przypadkowo włączona, jeśli pilot znajduje się w innym miejscu niż czujnik jednostki.

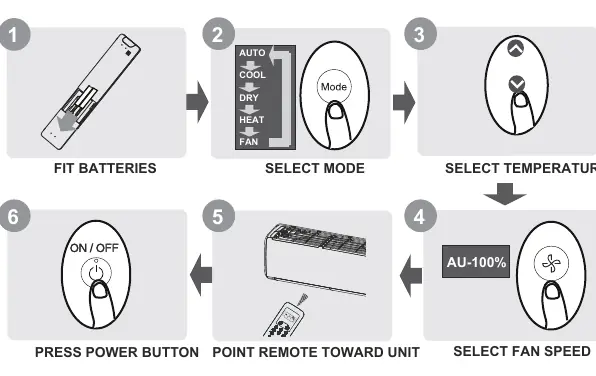

Przed użyciem
- Sprawdź, czy jednostka wewnętrzna jest podłączona do zasilania.
- Zainstaluj dwie baterie R03/LR03 zgodnie z polaryzacją.
- Upewnij się, że w zasięgu 8 metrów od jednostki nie ma przeszkód.
- Zapoznaj się z opisem przycisków w instrukcji.
Parametry w praktyce
- Zasięg sygnału
- Maksymalna odległość skutecznego działania pilota wynosi 8 metrów.
- Zakres temperatury
- Możliwość ustawienia temperatury w zakresie od 16°C do 30°C.
Ilustracje i schematy

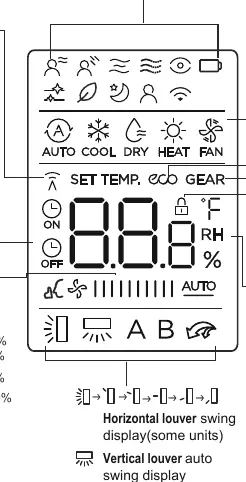

- Wyświetlacz pilota pokazuje aktualny tryb pracy, prędkość wentylatora, ustawioną temperaturę oraz aktywne funkcje specjalne.
- Ikona transmisji sygnalizuje wysyłanie sygnału do jednostki wewnętrznej.
- Wskaźniki TIMER ON/OFF informują o zaprogramowanym czasie automatycznego włączenia lub wyłączenia.
Zgodność modelu
- Instrukcja dotyczy modeli serii ACiQ-06W-HH-MD do ACiQ-24W-HH-MD.
- Niektóre funkcje (np. ECO Intelligent Eye, Swing) są zależne od konkretnego modelu jednostki wewnętrznej.
