Instrukcja obsługi pilota zdalnego sterowania ACiQ Platinum
Kompletny przewodnik użytkownika dla pilotów zdalnego sterowania klimatyzatorów ACiQ serii Platinum. Dowiedz się, jak konfigurować tryby pracy, ustawiać timer, korzystać z funkcji zaawansowanych oraz dbać o urządzenie.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściWprowadzenie do obsługi pilota
Pilot zdalnego sterowania ACiQ Platinum to zaawansowane narzędzie umożliwiające pełną kontrolę nad klimatyzatorem ściennym. Przed rozpoczęciem użytkowania należy upewnić się, że baterie zostały poprawnie zainstalowane zgodnie z polaryzacją. Pilot komunikuje się z jednostką wewnętrzną za pomocą sygnału podczerwieni, dlatego należy unikać przeszkód takich jak zasłony czy bezpośrednie nasłonecznienie, które mogą zakłócać transmisję.
Podstawowe funkcje klimatyzatora
Urządzenie oferuje kilka trybów pracy, które można łatwo przełączać przyciskiem MODE: AUTO, COOL (chłodzenie), DRY (osuszanie), HEAT (grzanie) oraz FAN (wentylator). W trybie AUTO klimatyzator samodzielnie dobiera parametry pracy. W trybach COOL i HEAT użytkownik może precyzyjnie ustawić temperaturę oraz prędkość wentylatora. Warto pamiętać, że w trybie DRY prędkość wentylatora jest sterowana automatycznie, a w trybie FAN regulacja temperatury nie jest dostępna.
Zaawansowane funkcje i oszczędność energii
Pilot wyposażony jest w szereg funkcji zwiększających komfort i efektywność energetyczną. Funkcja ECO/GEAR pozwala na ograniczenie zużycia energii, natomiast tryb TURBO umożliwia szybkie osiągnięcie zadanej temperatury. Funkcja Follow Me pozwala pilotowi mierzyć temperaturę w jego aktualnej lokalizacji, co zapewnia lepszy komfort w miejscu przebywania użytkownika. Dodatkowo, funkcje takie jak Active Clean czy jonizacja pomagają w utrzymaniu czystości powietrza i higieny wymiennika ciepła.
Ustawienia timera i konserwacja
Programowanie czasu pracy jest możliwe dzięki funkcji TIMER, która pozwala na automatyczne włączanie i wyłączanie urządzenia w określonym czasie. Użytkownik może ustawić harmonogram z wyprzedzeniem do 24 godzin. W przypadku długotrwałej przerwy w użytkowaniu klimatyzatora, zaleca się wyjęcie baterii z pilota, aby zapobiec ich wylaniu. Należy również pamiętać, że niektóre funkcje mogą być niedostępne w zależności od konkretnego modelu jednostki wewnętrznej.
Praktyczna pomoc
Typowe problemy
Pilot nie reaguje na przyciski
Sprawdź, czy baterie są poprawnie włożone i czy nie są wyczerpane. Upewnij się, że nie ma przeszkód między pilotem a jednostką.
Brak efektu po naciśnięciu przycisku funkcji
Niektóre funkcje są zależne od modelu jednostki wewnętrznej. Jeśli klimatyzator nie posiada danej funkcji, przycisk nie wywoła żadnej akcji.
Zakłócenia w działaniu pilota
Upewnij się, że pilot znajduje się w zasięgu 8 metrów od jednostki i że sygnał podczerwieni nie jest blokowany przez zasłony lub silne światło słoneczne.
Przed użyciem
- Włóż dwie baterie R03/LR03 zgodnie z polaryzacją (+/-).
- Upewnij się, że klimatyzator jest podłączony do zasilania.
- Skieruj pilot bezpośrednio w stronę jednostki wewnętrznej.
- Sprawdź, czy w zasięgu 8 metrów nie ma przeszkód blokujących sygnał IR.
Parametry w praktyce
- Zasięg sygnału
- Maksymalna odległość pilota od jednostki wewnętrznej wynosi 8 metrów.
- Napięcie znamionowe
- Pilot wymaga zasilania 3.0V (dwie baterie R03/LR03).
- Zakres temperatury pracy
- Pilot może pracować w temperaturze otoczenia od -5°C do 60°C.

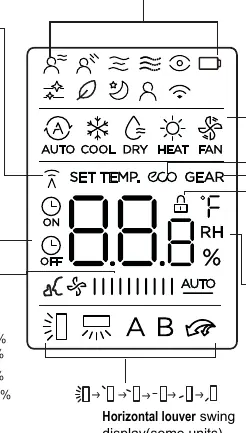

Ilustracje i schematy
- Przycisk ON/OFF służy do włączania i wyłączania urządzenia.
- Przyciski TEMP (strzałki) służą do regulacji temperatury w krokach co 0.5°C.
- Przycisk MODE przełącza między trybami pracy: AUTO, COOL, DRY, HEAT, FAN.
- Przycisk FAN SPEED pozwala na wybór prędkości wentylatora od AU (Auto) do 100%.
- Przycisk SWING steruje ruchem żaluzji poziomych i pionowych.
Zgodność modelu
- Funkcja HEAT nie jest dostępna w urządzeniach chłodzących tylko.
- Niektóre funkcje (np. Intelligent Eye) są dostępne tylko w wybranych seriach modeli.
- W przypadku różnic między instrukcją pilota a instrukcją użytkownika klimatyzatora, priorytet ma instrukcja klimatyzatora.
