Wprowadzenie do obsługi pilota

Pilot zdalnego sterowania ACiQ jest intuicyjnym narzędziem służącym do zarządzania pracą klimatyzatora kanałowego. Przed rozpoczęciem użytkowania należy upewnić się, że urządzenie jest podłączone do zasilania, a w pilocie umieszczono sprawne baterie. Pilot komunikuje się z jednostką wewnętrzną za pomocą sygnału podczerwieni w zasięgu do 8 metrów.

Podstawowe tryby pracy

Urządzenie oferuje kilka trybów pracy, które można wybierać przyciskiem MODE:

AUTO: Klimatyzator automatycznie dobiera tryb chłodzenia, grzania lub wentylacji w zależności od zadanej temperatury.
COOL: Tryb chłodzenia z możliwością regulacji prędkości wentylatora.
DRY: Tryb osuszania powietrza.
HEAT: Tryb grzania (niedostępny w modelach tylko chłodzących).
FAN: Tryb wentylacji bez zmiany temperatury.

Funkcje zaawansowane

Pilot wyposażony jest w szereg funkcji zwiększających komfort użytkowania:

TIMER: Pozwala na automatyczne włączanie i wyłączanie urządzenia w określonym czasie.
SLEEP: Optymalizuje pracę klimatyzatora podczas snu, oszczędzając energię.
TURBO: Umożliwia szybkie osiągnięcie zadanej temperatury poprzez pracę z maksymalną wydajnością.
FOLLOW ME: Pilot mierzy temperaturę w swoim bezpośrednim otoczeniu, co pozwala na precyzyjniejsze sterowanie klimatem w pomieszczeniu.
SWING: Steruje ruchem żaluzji nawiewnych.
CLEAN: Funkcja samooczyszczania wymiennika ciepła, zapobiegająca rozwojowi bakterii.

Konserwacja i bezpieczeństwo

Aby zapewnić optymalną wydajność, należy unikać mieszania starych i nowych baterii. Jeśli pilot nie będzie używany przez dłuższy czas (powyżej 2 miesięcy), zaleca się wyjęcie baterii. Należy również pamiętać, że przeszkody takie jak zasłony czy bezpośrednie nasłonecznienie mogą zakłócać sygnał podczerwieni. W przypadku wystąpienia problemów z działaniem, warto sprawdzić, czy jednostka wewnętrzna posiada daną funkcję, ponieważ niektóre przyciski mogą być nieaktywne w zależności od modelu klimatyzatora.

Praktyczna pomoc

Typowe problemy

Brak reakcji urządzenia na przyciski pilota

Sprawdź, czy baterie są sprawne i poprawnie włożone. Upewnij się, że jesteś w zasięgu 8 metrów i nie ma przeszkód blokujących sygnał IR.

Funkcja nie działa po naciśnięciu przycisku

Niektóre funkcje są zależne od modelu jednostki wewnętrznej. Jeśli klimatyzator nie obsługuje danej funkcji, przycisk nie wywoła żadnej akcji.

Błędne wskazania temperatury w trybie Follow Me

Upewnij się, że pilot znajduje się w pobliżu użytkownika i nie jest zasłonięty, ponieważ to on pełni rolę czujnika temperatury w tym trybie.

Przed użyciem

Upewnij się, że klimatyzator jest podłączony do zasilania.
Włóż dwie baterie R03/LR03, zachowując polaryzację (+/-).
Usuń wszelkie przeszkody między pilotem a jednostką wewnętrzną.
Sprawdź, czy wybrany tryb pracy jest dostępny dla Twojego modelu.

Parametry w praktyce

Zasięg sygnału: Maksymalna odległość pilota od jednostki wewnętrznej wynosi 8 metrów.
Zakres temperatury: Standardowy zakres ustawień temperatury to 17-30°C (w niektórych modelach 20-28°C).

Ilustracje i schematy

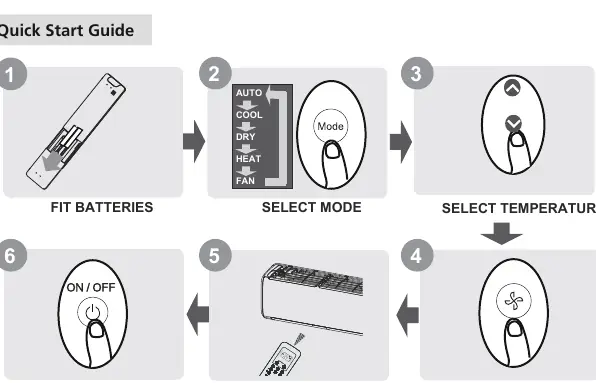

Schemat Quick Start Guide pokazuje kolejność: baterie -> tryb -> temperatura -> wentylator -> celowanie w jednostkę -> włączenie.

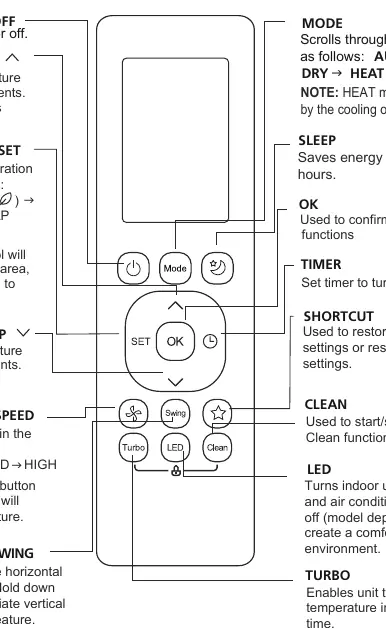

Schemat przycisków opisuje funkcje takie jak MODE, TEMP, FAN SPEED, SWING, TIMER, SLEEP, TURBO, CLEAN, LED, SHORTCUT.

Zgodność modelu

Instrukcja dotyczy serii modeli ACiQ-09CD-HH-MB do ACiQ-60CD-HH-MB.
Niektóre funkcje (np. Fresh, UV-C) są zależne od konkretnego modelu jednostki wewnętrznej.
W przypadku różnic między instrukcją pilota a instrukcją użytkownika klimatyzatora, nadrzędna jest instrukcja użytkownika.
