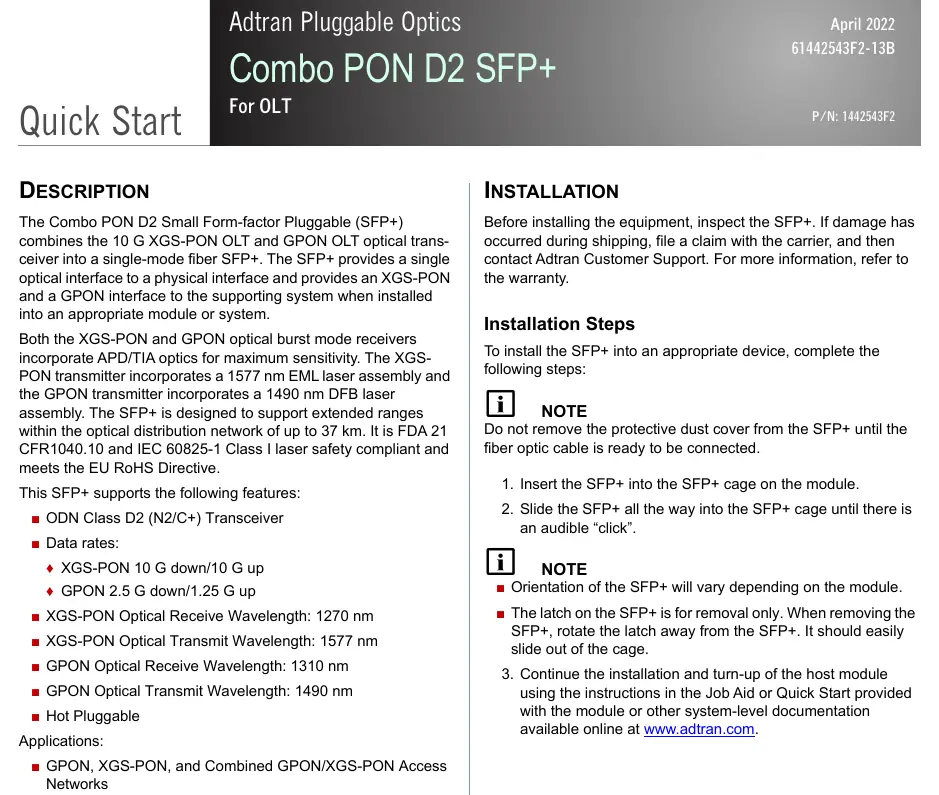

Instrukcja obsługi transiwera Adtran 1442543F2 Combo PON D2 SFP+

Najważniejsze informacje z instrukcji

Adtran Combo PON D2 SFP+ to moduł optyczny typu transceiver przeznaczony do sieci OLT. Urządzenie łączy funkcje XGS-PON i GPON w jednym interfejsie światłowodowym. Instalacja wymaga przestrzegania rygorystycznych zasad ochrony przed wyładowaniami elektrostatycznymi (ESD) oraz poprawnego uziemienia w systemie hosta.

Instalacja i demontaż

Przed przystąpieniem do instalacji należy sprawdzić, czy moduł nie został uszkodzony podczas transportu. W przypadku uszkodzeń należy skontaktować się z obsługą klienta Adtran.

1. Nie zdejmuj osłony przeciwpyłowej z modułu, dopóki kabel światłowodowy nie jest gotowy do podłączenia.
2. Wsuń moduł SFP+ do klatki SFP+ w urządzeniu hosta.
3. Wsuwaj moduł do momentu usłyszenia wyraźnego kliknięcia.
4. Pamiętaj, że orientacja modułu może się różnić w zależności od konkretnego modelu urządzenia hosta.
5. Aby wyjąć moduł, obróć zatrzask (latch) znajdujący się na module. Powinien on umożliwić łatwe wysunięcie modułu z klatki.

Specyfikacja techniczna

• Standardy: XGS-PON (10 G down/10 G up) oraz GPON (2.5 G down/1.25 G up).
• Zasięg: do 37 km w sieci optycznej.
• Temperatura pracy: -40°C do +70°C (środowisko zewnętrzne).
• Złącze: SC.
• Typ lasera: Klasa 1 (zgodny z FDA 21 CFR 1040.10, 1040.11 i IEC 60825-1).

Bezpieczeństwo i regulacje

Urządzenie wymaga zachowania środków ostrożności dotyczących wyładowań elektrostatycznych (ESD):

• Podczas obsługi modułów należy nosić opaskę antystatyczną.
• Pracuj na uziemionej macie antystatycznej.
• Przechowuj i transportuj moduły w opakowaniach antystatycznych.

Obudowa modułu jest izolowana elektrycznie, co pozwala na pracę w konfiguracjach DC-I (izolowanej) lub DC-C (wspólnej). Jeśli system hosta posiada terminal uziemienia ochronnego (PE), musi on zostać podłączony do uziemienia, aby zapewnić poprawne odprowadzenie ładunków z metalowych elementów modułu.
