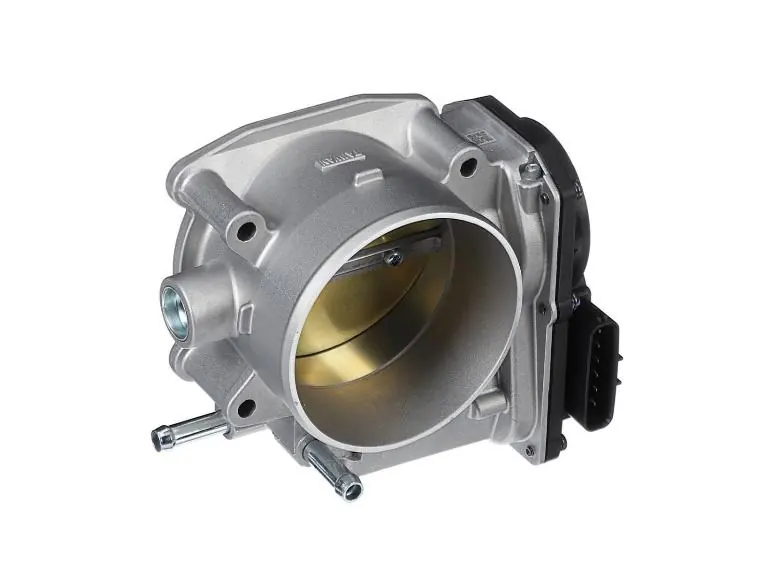

Instrukcja montażu przepustnicy aFe POWER 76mm

Dowiedz się, jak poprawnie zamontować przepustnicę aFe POWER 76mm w pojazdach Toyota. Instrukcja zawiera kroki instalacji, listę części oraz ważne wskazówki dotyczące adaptacji ECU.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

Instrukcja opisuje proces montażu przepustnicy aFe POWER 76mm (P/N 46-39102) w pojazdach Toyota. Proces obejmuje demontaż fabrycznej przepustnicy, montaż adaptera i nowej przepustnicy aFe, oraz ponowne podłączenie osprzętu. str. 1

Najważniejsze czynności

Odłącz akumulator przed rozpoczęciem prac. str. 1
Dokręć śruby przepustnicy i adaptera do 10 Nm. str. 1

Pierwsze uruchomienie

Po instalacji obroty biegu jałowego mogą być wysokie, dopóki ECU nie nauczy się sterowania (do 800 mil). str. 1

Konserwacja i reset

Sprawdź dokręcenie wszystkich śrub, zacisków i złączy po przejechaniu 100-200 mil. str. 1

Dane techniczne

Parametr	Wartość	Znaczenie	Strony
Moment dokręcania	10 Nm	Wymagany moment dokręcania śrub mocujących przepustnicę i adapter.	str. 1

Gdzie szukać w PDF

Instrukcja montażu str. 1
Informacje o gwarancji i emisji str. 2

Spis treści

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy montażu przepustnicy aFe POWER 76mm (numer części 46-39102). Przed przystąpieniem do prac upewnij się, że silnik jest wystudzony, a wszystkie części z zestawu są obecne. Produkt nie posiada certyfikatu CARB i nie jest przeznaczony do użytku w Kalifornii.

Zawartość zestawu

Przepustnica 76mm
Adapter przepustnicy (70mm do 76mm)
Uszczelka przepustnicy
4 śruby M6 x 1.0mm x 16mm

Instrukcja montażu

Odłącz akumulator.
Zdejmij osłonę silnika (jeśli występuje).
Zdemontuj rurę dolotu powietrza.
Zaciśnij przewody obejściowe płynu chłodzącego za pomocą szczypiec i odłącz je.
Odłącz złącze elektryczne od fabrycznej przepustnicy.
Odkręć cztery śruby mocujące fabryczną przepustnicę i zachowaj je do ponownego użycia.
Zdejmij fabryczną przepustnicę.
Wyczyść powierzchnię uszczelki na kolektorze dolotowym i wymień uszczelkę, jeśli to konieczne.
Zainstaluj adapter aFe na kolektorze dolotowym, używając dołączonych śrub M6. Dokręć zgodnie ze specyfikacją fabryczną (10 Nm).
Zainstaluj przepustnicę aFe i uszczelkę na adapterze, używając wcześniej wykręconych śrub. Dokręć do 10 Nm.
Podłącz złącze elektryczne do nowej przepustnicy.
Podłącz przewody płynu chłodzącego.
Zamontuj rurę dolotu powietrza.
Załóż osłonę silnika i podłącz akumulator.

Ważne uwagi po instalacji

Po przejechaniu 100-200 mil sprawdź, czy wszystkie śruby, zaciski i złącza są bezpiecznie zamocowane. Po instalacji obroty biegu jałowego mogą być podwyższone. Silnik powinien wrócić do normy, gdy ECU nauczy się sterować biegiem jałowym (może to potrwać do 800 mil).

Zgodność z pojazdami

Produkt jest przeznaczony dla następujących modeli:

Toyota 4Runner (2010-2023, silnik 1GR-FE)
Toyota FJ Cruiser (2010-2014, silnik 1GR-FE)
Toyota Tacoma (2016-2023, silnik 2GR-FKS)
Toyota Tundra (2011-2014, silnik 1GR-FE)

Praktyczna pomoc

Typowe problemy

Podwyższone obroty biegu jałowego po instalacji

To normalne zjawisko. ECU musi nauczyć się sterować biegiem jałowym, co może potrwać do 800 mil jazdy.

Poluzowanie elementów montażowych

Sprawdź dokręcenie wszystkich śrub, zacisków i złączy po przejechaniu 100-200 mil.

Przed użyciem

Upewnij się, że silnik jest całkowicie wystudzony.
Przygotuj niezbędne narzędzia.
Sprawdź, czy zestaw zawiera wszystkie wymienione części.
Zachowaj fabryczne części do ewentualnego wykorzystania w przyszłości.

Parametry w praktyce

Moment dokręcania śrub: 7 ft/lbf lub 10 Nm dla śrub mocujących przepustnicę i adapter.

Zgodność modelu

Produkt nie jest obecnie zwolniony z przepisów CARB i nie jest dostępny do zakupu w Kalifornii.
Kompatybilny z silnikami 1GR-FE oraz 2GR-FKS w wybranych modelach Toyota.
