Instrukcja demontażu bloku cylindrów silnika Toyota 1GR-FE

Szczegółowy przewodnik serwisowy dotyczący demontażu bloku cylindrów silnika Toyota 1GR-FE. Zawiera procedury demontażu podzespołów, instrukcje inspekcji luzów oraz specyfikacje techniczne.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • Instrukcja opisuje procedurę demontażu bloku cylindrów silnika Toyota 1GR-FE, w tym demontaż osprzętu, tłoków, wału korbowego oraz specyfikacje luzów serwisowych. str. 1, 2, 3, 4

Najważniejsze czynności

  • Demontaż wału korbowego str. 4, 5
  • Pomiar luzu olejowego str. 2

Problemy i rozwiązania

Luz wzdłużny większy niż maksymalny

Wymień parę podkładek oporowych lub wał korbowy.

str. 4

Dane techniczne

Parametr Wartość Znaczenie Strony
Standardowy luz wzdłużny korbowodu 0.15 - 0.30 mm Dopuszczalny zakres luzu str. 1
Moment dokręcania śrub korbowodu 25 Nm Wymagany moment dokręcania str. 2

Gdzie szukać w PDF

  • Demontaż osprzętu i korbowodów str. 1
  • Pomiar luzu olejowego str. 2
  • Demontaż tłoków i łożysk str. 3
  • Demontaż wału korbowego str. 4, 5
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje

Niniejszy dokument stanowi instrukcję serwisową dotyczącą demontażu bloku cylindrów silnika Toyota 1GR-FE. Instrukcja zawiera szczegółowe kroki demontażu osprzętu, tłoków, wału korbowego oraz procedury inspekcji luzów serwisowych. Dokument przeznaczony jest dla wykwalifikowanego personelu serwisowego.

Procedury demontażu

Demontaż bloku cylindrów obejmuje następujące etapy:

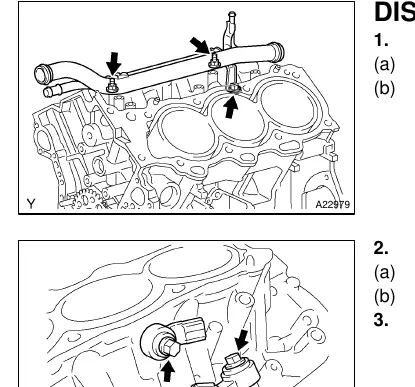

Demontaż rury wylotowej wody i czujników
Demontaż rury wylotowej wody i czujników

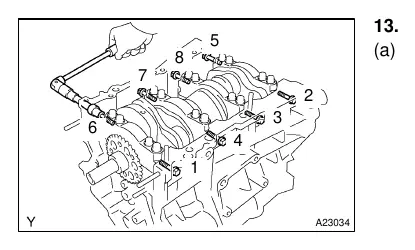

Kolejność odkręcania śrub wału korbowego
Kolejność odkręcania śrub wału korbowego

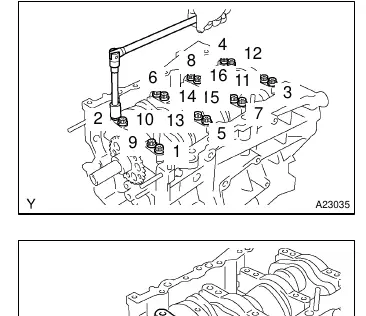

Kolejność odkręcania śrub pokryw łożysk głównych
Kolejność odkręcania śrub pokryw łożysk głównych
  • Demontaż osprzętu: Usunięcie rury wylotowej wody, czujników spalania stukowego, kurka spustowego wody oraz obudowy tylnego uszczelniacza olejowego.
  • Demontaż tłoków i korbowodów: Usunięcie nagaru z góry cylindra, wypchnięcie tłoków z korbowodami, demontaż pierścieni tłokowych oraz sworzni tłokowych (wymaga podgrzania tłoka do ok. 80°C).
  • Demontaż wału korbowego: Odkręcenie śrub pokryw łożysk głównych w określonej kolejności, usunięcie pokryw, łożysk oraz dysz olejowych.

Inspekcja i pomiary

Podczas prac serwisowych należy dokonać następujących pomiarów:

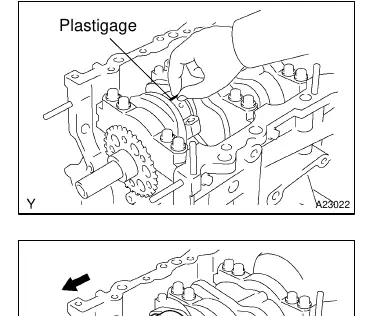

Pomiar luzu olejowego za pomocą Plastigage
Pomiar luzu olejowego za pomocą Plastigage
  • Luz wzdłużny korbowodu: Standardowy luz wynosi 0.15 do 0.30 mm (maksymalny 0.35 mm).
  • Luz olejowy korbowodu: Standardowy luz wynosi 0.026 do 0.046 mm (maksymalny 0.066 mm).
  • Luz wzdłużny wału korbowego: Standardowy luz wynosi 0.04 do 0.24 mm (maksymalny 0.30 mm).

Do pomiaru luzu olejowego należy użyć plasteliny pomiarowej (Plastigage). Podczas montażu śrub korbowodów należy użyć narzędzia SST 09011-38121 i dokręcić je momentem 25 Nm, a następnie dociągnąć o 90 stopni.

Wskazówki serwisowe

  • Zawsze oznaczaj położenie korbowodów i pokryw łożysk przed demontażem, aby zapewnić prawidłowy montaż.
  • Podczas wymiany łożysk należy stosować łożyska o tym samym oznaczeniu numerycznym (1, 2, 3 lub 4), co oryginalne.
  • Nie obracaj wałem korbowym podczas pomiaru luzu olejowego za pomocą Plastigage.
  • Podczas demontażu pokryw łożysk głównych, podważaj je delikatnie, poruszając na boki, aby nie uszkodzić powierzchni styku.

Praktyczna pomoc

Typowe problemy

Przekroczony luz wzdłużny wału korbowego

Wymień parę podkładek oporowych lub wał korbowy.

Uszkodzenia powierzchni czopów lub łożysk

Sprawdź czopy i łożyska pod kątem wżerów i rys; w razie potrzeby wymień elementy.

Przed użyciem

  • Przygotuj klucz dynamometryczny
  • Przygotuj czujnik zegarowy do pomiaru luzów
  • Przygotuj narzędzie SST 09011-38121
  • Przygotuj Plastigage do pomiaru luzu olejowego
  • Zapewnij czyste miejsce pracy i odpowiednie narzędzia do demontażu

Parametry w praktyce

Moment dokręcania śrub korbowodu
25 Nm (250 kgf-cm, 18 ft-lbf)
Standardowy luz olejowy korbowodu
0.026 do 0.046 mm
Standardowy luz wzdłużny wału korbowego
0.04 do 0.24 mm

Ilustracje i schematy

  • Schemat kolejności odkręcania śrub pokryw łożysk głównych
  • Ilustracja pomiaru luzu olejowego za pomocą Plastigage
  • Schemat oznaczania śrub korbowodów przed dociągnięciem o 90 stopni

Zgodność modelu

  • Wymiana łożysk wymaga doboru rozmiaru (1-4) zgodnie z oznaczeniami na korbowodzie.
