Instrukcja układu paliwowego silnika Toyota 1ZZ-FE
Poznaj budowę i zasadę działania układu paliwowego silnika Toyota 1ZZ-FE. Przewodnik techniczny opisujący system bezpowrotny, system odzyskiwania oparów paliwa (ORVR) oraz działanie zaworu przelewowego zbiornika.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Układ paliwowy silnika Toyota 1ZZ-FE wykorzystuje system bezpowrotny do redukcji emisji oraz system ORVR do odzyskiwania oparów podczas tankowania. Pompa paliwa posiada zintegrowany filtr, regulator i zawór odcinający. str. 1, 2
Najważniejsze czynności
- W przypadku kolizji z aktywacją poduszek SRS, układ odcina pompę paliwa. str. 1
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Wtryskiwacz | 12-otworowy | Zwiększona atomizacja paliwa | str. 1 |
Gdzie szukać w PDF
- Układ paliwowy - informacje ogólne str. 1
- System bezpowrotny i ORVR str. 2
- Działanie zaworu przelewowego str. 3
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Niniejszy dokument stanowi opis techniczny układu paliwowego silnika Toyota 1ZZ-FE. Zawiera informacje na temat budowy systemu bezpowrotnego, systemu odzyskiwania oparów paliwa (ORVR) oraz działania zaworu przelewowego zbiornika paliwa. Dokument jest przeznaczony dla celów serwisowych i technicznych.
Układ paliwowy
Układ paliwowy silnika 1ZZ-FE został zaprojektowany w celu redukcji emisji oparów paliwa. Główne cechy systemu obejmują:
- System bezpowrotny: Zastosowany w celu ograniczenia emisji oparów i zapobiegania wzrostowi temperatury wewnątrz zbiornika paliwa.
- Odcięcie paliwa: System automatycznie zatrzymuje pompę paliwa w przypadku aktywacji poduszek powietrznych (SRS) podczas kolizji czołowej lub bocznej.
- Szybkozłącza: Ułatwiają serwisowanie poprzez szybkie łączenie przewodów paliwowych.
- Wtryskiwacze: Zastosowano kompaktowe wtryskiwacze 12-otworowe, które zwiększają stopień atomizacji paliwa.
- Zintegrowana pompa: Pompa paliwa (w wersjach 2WD i 4WD) zawiera zintegrowany filtr paliwa, regulator ciśnienia, wskaźnik poziomu paliwa oraz zawór odcinający.
System bezpowrotny

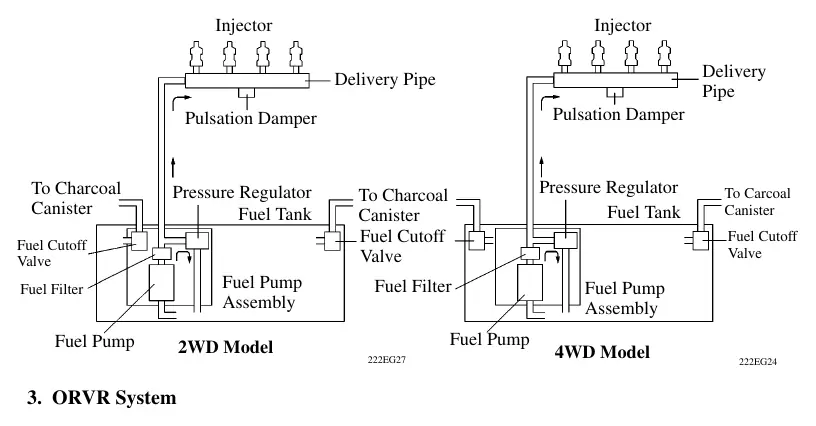

System ten eliminuje powrót paliwa z obszaru silnika do zbiornika. Dzięki temu rozwiązaniu paliwo nie nagrzewa się w zbiorniku, co znacząco redukuje emisję oparów paliwa do atmosfery.
System ORVR
System On-Board Refueling Vapor Recovery (ORVR) służy do odzyskiwania oparów paliwa generowanych podczas tankowania. Wykorzystuje on pochłaniacz (charcoal canister) zamontowany w pojeździe, który absorbuje opary, zapobiegając ich przedostawaniu się do atmosfery.
Zawór przelewowy zbiornika paliwa
Zawór ten (Fuel Tank Over Fill Check Valve) kontroluje przepływ oparów podczas tankowania:
- Podczas tankowania ciśnienie w zbiorniku wzrasta, a opary są kierowane do pochłaniacza.
- Gdy zbiornik jest pełny, zawór "C" zamyka się, blokując dalszy przepływ oparów do pochłaniacza.
Praktyczna pomoc
Typowe problemy
Wzrost temperatury paliwa w zbiorniku
System bezpowrotny jest zaprojektowany, aby temu zapobiegać; sprawdź drożność układu odpowietrzania.
Brak pracy pompy paliwa po kolizji
Układ posiada funkcję odcięcia paliwa przy aktywacji poduszek SRS; wymaga resetu lub sprawdzenia systemu SRS.
Przed użyciem
- Sprawdź szczelność szybkozłączy (Quick Connector) w układzie paliwowym.
- Zweryfikuj drożność pochłaniacza oparów (Charcoal Canister).
- Upewnij się, że zawór przelewowy zbiornika paliwa działa poprawnie podczas tankowania.
Parametry w praktyce
- Wtryskiwacz 12-otworowy
- Zwiększa atomizację paliwa dla lepszego spalania.
- System bezpowrotny
- Eliminuje powrót paliwa do zbiornika, redukując emisję oparów.
Ilustracje i schematy

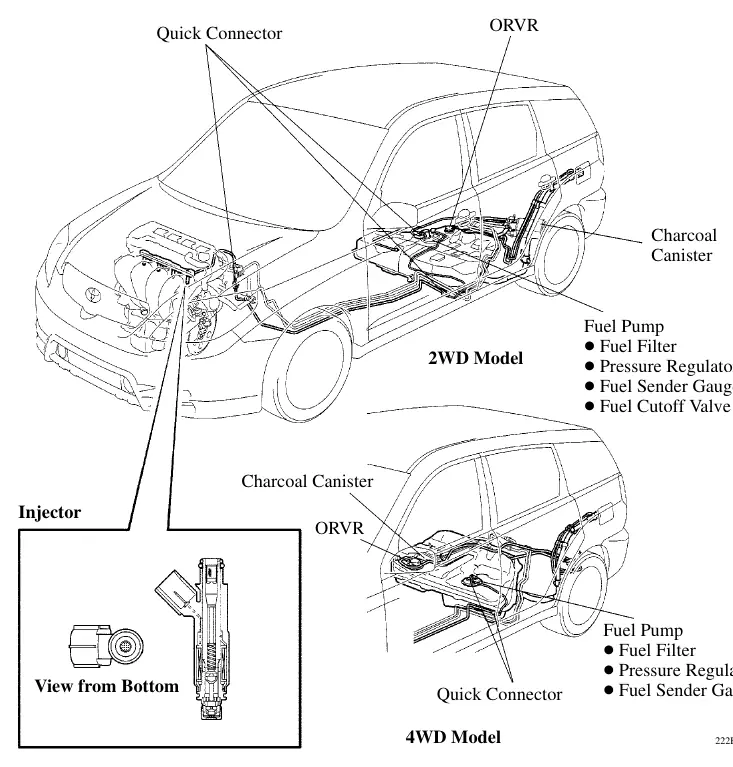

- Schematy 2WD i 4WD pokazują integrację filtra, regulatora i pompy w jednym module.
- Schemat ORVR ilustruje połączenia między zbiornikiem, pochłaniaczem i zaworami sterującymi (VSV).
Zgodność modelu
- Istnieją różnice w budowie modułu pompy paliwa między wersjami 2WD a 4WD.
