Instrukcja wymiany zestawu styków rozrusznika Toyota 1HZ / 1HDT
Przewodnik serwisowy dotyczący wymiany zestawu styków w rozruszniku silników Toyota 1HZ oraz 1HDT. Zawiera procedury demontażu, inspekcji zużycia, montażu nowych części oraz specyfikacje momentów dokręcania.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instrukcja opisuje proces wymiany zestawu styków w rozruszniku silników Toyota 1HZ/1HDT, w tym demontaż, weryfikację zużycia (limit 1.6 mm) oraz poprawne dokręcanie elementów z użyciem narzędzia SST 09810-38140. str. 1, 2, 3
Najważniejsze czynności
- Sprawdź zużycie płytki stykowej suwmiarką (limit 1.6 mm). str. 1
- Dokręć nakrętki terminala momentem 36.3 N·m przy użyciu SST. str. 3
Konserwacja i reset
- Użyj smaru wysokotemperaturowego do łożysk i kół zębatych podczas montażu. str. 4
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Limit zużycia styków | 1.6 mm | Maksymalna dopuszczalna głębokość zużycia płytki stykowej | str. 1 |
| Moment dokręcania nakrętek terminala | 36.3 N·m | Wymagany moment dla nakrętek terminala | str. 3 |
| Moment dokręcania śrub pokrywy | 3.6 N·m | Wymagany moment dla śrub pokrywy końcowej | str. 3 |
Gdzie szukać w PDF
- Demontaż i inspekcja str. 1
- Montaż zestawu styków str. 2
- Dokręcanie i finalizacja str. 3
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Instrukcja serwisowa opisuje procedurę wymiany zestawu styków w rozruszniku silników Toyota 1HZ oraz 1HDT. Kluczowe jest przestrzeganie limitów zużycia oraz precyzyjne dokręcanie elementów zgodnie z podanymi momentami obrotowymi. Do wykonania prac wymagane jest narzędzie specjalne (SST) o numerze 09810-38140.

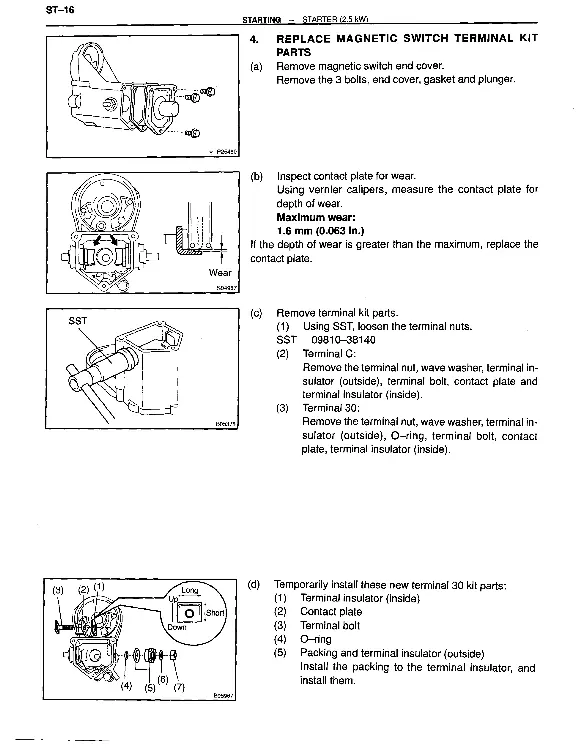

Demontaż i inspekcja
Proces rozpoczyna się od demontażu pokrywy rozrusznika poprzez odkręcenie trzech śrub. Po zdjęciu pokrywy należy wyjąć uszczelkę i tłok. Następnie należy sprawdzić płytkę stykową pod kątem zużycia. Używając suwmiarki, należy zmierzyć głębokość zużycia – jeśli przekracza ona 1.6 mm, płytka styku musi zostać wymieniona na nową.

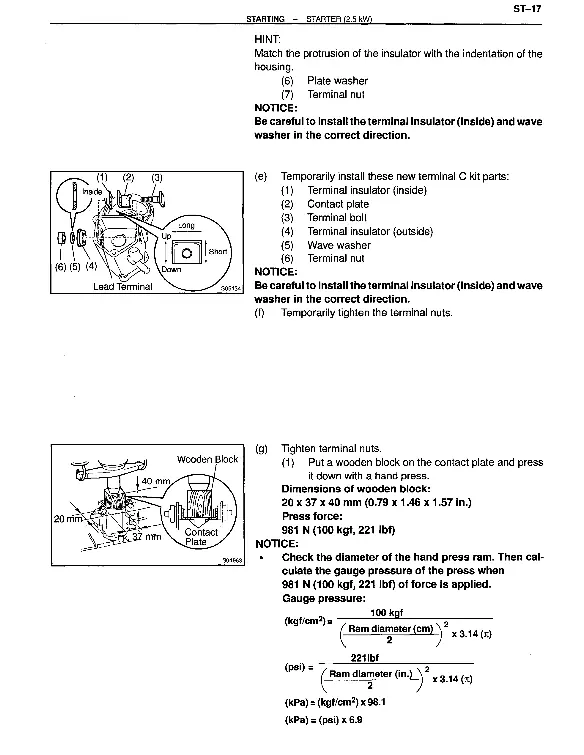

Montaż zestawu styków
Podczas montażu nowego zestawu styków należy zachować szczególną ostrożność przy układaniu izolatorów i podkładek. Należy zwrócić uwagę na kierunek montażu izolatora wewnętrznego oraz podkładki falistej. W przypadku nakrętek terminala, należy użyć drewnianego klocka i prasy ręcznej, aby docisnąć płytkę stykową z siłą 981 N (100 kgf, 221 lbf) przed dokręceniem nakrętek, co zapobiega przekrzywieniu płytki.

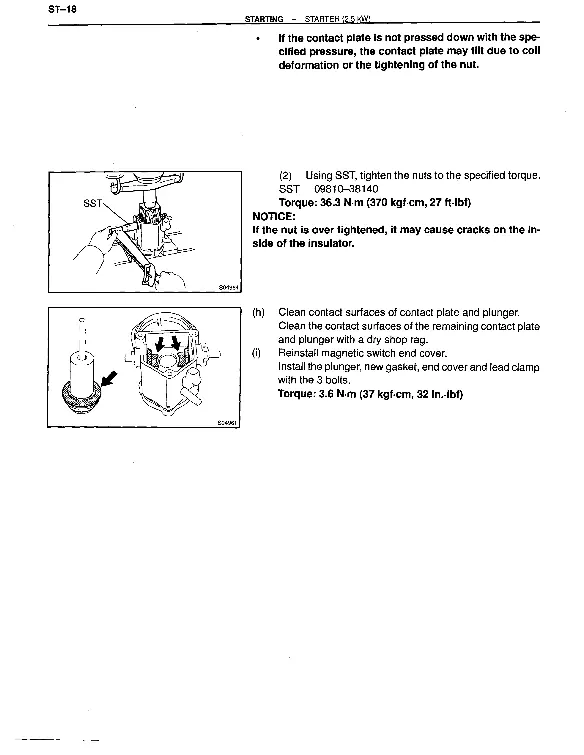

Dane techniczne i momenty dokręcania
- Maksymalne zużycie płytki stykowej: 1.6 mm
- Moment dokręcania nakrętek terminala: 36.3 N·m (370 kgf·cm, 27 ft·lbf)
- Moment dokręcania śrub pokrywy: 3.6 N·m (37 kgf·cm, 32 in·lbf)
- Narzędzie specjalne (SST): 09810-38140
Praktyczna pomoc
Typowe problemy
Nadmierne zużycie styków
Zmierz głębokość zużycia suwmiarką. Jeśli przekracza 1.6 mm, wymień płytkę stykową.
Przekrzywienie płytki stykowej podczas dokręcania
Użyj drewnianego klocka i prasy ręcznej, aby docisnąć płytkę z siłą 981 N przed dokręceniem nakrętek.
Przed użyciem
- Przygotuj narzędzie specjalne SST 09810-38140.
- Upewnij się, że posiadasz nowy zestaw styków.
- Przygotuj smar wysokotemperaturowy do łożysk i kół zębatych.
- Przygotuj prasę ręczną z drewnianym klockiem o wymiarach 20 x 37 x 40 mm.
Parametry w praktyce
- Limit zużycia styków
- 1.6 mm - powyżej tej wartości płytka styku wymaga wymiany.
- Moment dokręcania nakrętek terminala
- 36.3 N·m (370 kgf·cm, 27 ft·lbf) - kluczowe dla poprawnego styku.
- Moment dokręcania śrub pokrywy
- 3.6 N·m (37 kgf·cm, 32 in·lbf) - zabezpiecza pokrywę.
Ilustracje i schematy
- Schematy pokazują kolejność demontażu i montażu części terminala.
- Wskazano poprawne ułożenie izolatorów (strona 'Long'/'Short').
Zgodność modelu
- Instrukcja dotyczy rozruszników silników Toyota 1HZ oraz 1HDT.
