Instrukcja naprawy układu rozrządu silnika 2.3L Ford Fusion 2008
Szczegółowy przewodnik serwisowy dotyczący demontażu i montażu elementów układu rozrządu w silniku 2.3L Ford Fusion 2008. Zawiera procedury krok po kroku, momenty dokręcania oraz kluczowe ostrzeżenia techniczne.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instrukcja opisuje procedurę demontażu i montażu elementów układu rozrządu w silniku 2.3L Ford Fusion 2008, w tym łańcucha, napinacza i kół zębatych. str. 1, 2, 3, 4
Najważniejsze czynności
- Demontaż napinacza łańcucha str. 1
- Montaż kół zębatych wałków rozrządu str. 3, 6
Konserwacja i reset
- Zwalnianie napinacza łańcucha str. 5
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Moment dokręcania prowadnicy/napinacza | 10 Nm | Wartość momentu dla śrub prowadnicy i napinacza łańcucha. | str. 3, 5 |
| Moment dokręcania śrub wałków rozrządu | 72 Nm | Wartość momentu dla śrub kół zębatych wałków rozrządu. | str. 6 |
Gdzie szukać w PDF
- Demontaż napinacza i łańcucha str. 1, 2
- Montaż elementów rozrządu str. 3, 4, 5, 6
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejszy dokument zawiera procedury serwisowe dla układu rozrządu silnika 2.3L w modelu Ford Fusion 2008. Przed przystąpieniem do prac należy zwrócić szczególną uwagę na następujące kwestie:
- Ostrzeżenie dotyczące koła pasowego: Nie luzuj ani nie zdejmuj śruby koła pasowego wału korbowego bez wcześniejszego zainstalowania specjalnych narzędzi blokujących. Koło pasowe i koło zębate wału korbowego nie posiadają wpustów (klinów) i są utrzymywane wyłącznie przez tarcie (podkładki diamentowe).
- Czystość: Podczas prac serwisowych należy zachować najwyższą czystość. Wszelkie zanieczyszczenia, które dostaną się do kanałów olejowych, kanałów chłodziwa lub miski olejowej, mogą doprowadzić do awarii silnika.
- Narzędzia: Wymagane są specjalne narzędzia serwisowe do blokowania wału korbowego i wałków rozrządu.
Demontaż elementów rozrządu
- Ustaw pojazd na podnośniku z przekładnią w położeniu NEUTRAL.
- Zdejmij przednią pokrywę silnika.

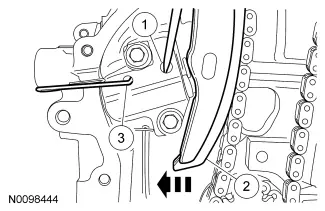

- Skompresuj napinacz łańcucha rozrządu: użyj małego szpikulca, aby zwolnić mechanizm zapadkowy, a następnie wciśnij ramię napinacza w stronę napinacza. Zabezpiecz napinacz, wkładając spinacz biurowy w otwór.
- Odkręć 2 śruby i zdejmij napinacz łańcucha rozrządu.
- Zdejmij ramię napinacza łańcucha rozrządu, łańcuch rozrządu oraz prowadnicę łańcucha (po odkręceniu 2 śrub).

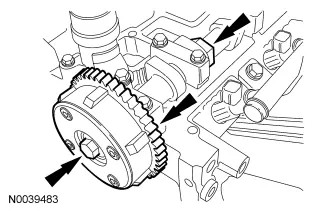

- Używając płaskich powierzchni na wałku rozrządu do zablokowania obrotu, odkręć śrubę i zdejmij koło zębate wałka rozrządu wydechowego oraz koło zębate wałka rozrządu (phaser).
Montaż elementów rozrządu
- Zainstaluj koła zębate wałków rozrządu wraz ze śrubami (nie dokręcaj ich jeszcze całkowicie).
- Zainstaluj prowadnicę łańcucha rozrządu i dokręć 2 śruby momentem 10 Nm.
- Zainstaluj łańcuch rozrządu oraz ramię napinacza łańcucha.
- Jeśli napinacz nie jest zabezpieczony w pozycji skompresowanej, użyj imadła do ściśnięcia tłoka napinacza, zwolnij mechanizm zapadkowy szpikulcem i zabezpiecz go spinaczem biurowym.
- Zainstaluj napinacz łańcucha rozrządu i 2 śruby, dokręcając je momentem 10 Nm. Po instalacji wyjmij spinacz biurowy, aby zwolnić tłok.

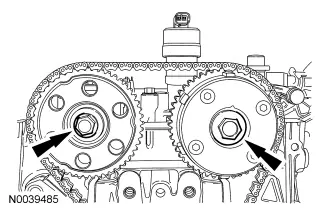

- Zablokuj wałki rozrządu na płaskich powierzchniach i dokręć śruby kół zębatych wałków rozrządu momentem 72 Nm.
- Zainstaluj przednią pokrywę silnika.
Praktyczna pomoc
Typowe problemy
Ryzyko uszkodzenia silnika przy odkręcaniu koła pasowego wału korbowego
Konieczne jest użycie specjalnych narzędzi blokujących wał korbowy i wałki rozrządu przed poluzowaniem śruby koła pasowego, ponieważ elementy te nie są klinowane.
Zanieczyszczenia wewnątrz silnika
Utrzymuj najwyższą czystość podczas prac. Obce ciała w kanałach olejowych lub misce olejowej mogą spowodować awarię silnika.
Przed użyciem
- Upewnij się, że posiadasz specjalne narzędzia do blokowania wału korbowego i wałków rozrządu.
- Przygotuj spinacz biurowy do zabezpieczenia napinacza łańcucha.
- Zapewnij czyste środowisko pracy, aby uniknąć zanieczyszczenia kanałów olejowych.
- Ustaw pojazd na podnośniku z przekładnią w położeniu NEUTRAL.
Ilustracje i schematy
- Instrukcja zawiera schematy pokazujące sekwencję kompresji napinacza łańcucha przy użyciu szpikulca i spinacza biurowego.
- Rysunki techniczne ilustrują punkty mocowania śrub prowadnicy łańcucha oraz kół zębatych wałków rozrządu.
Zgodność modelu
- Instrukcja dotyczy silnika 2.3L w modelu Ford Fusion 2008.
