Instrukcja obsługi kontrolera ładowania słonecznego Aideepen 10A
Szybki przewodnik po kontrolerze ładowania słonecznego Aideepen 10A. Dowiedz się, jak poprawnie podłączyć urządzenie, skonfigurować parametry i korzystać z funkcji wyświetlacza LCD.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje

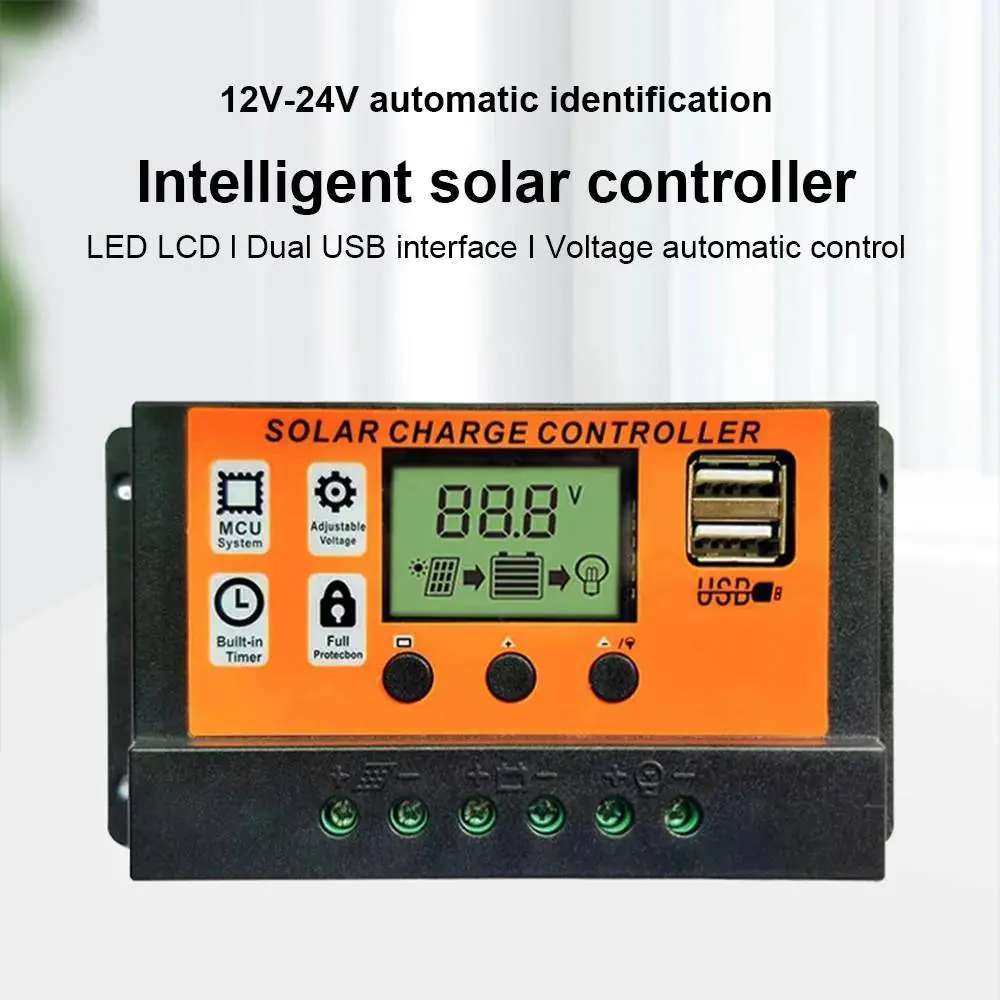

Kontroler ładowania słonecznego Aideepen to inteligentne urządzenie przeznaczone do zarządzania energią z paneli fotowoltaicznych. Automatycznie rozpoznaje napięcie systemu 12V lub 24V i oferuje zaawansowane funkcje ochrony akumulatorów, zapewniając ich długą żywotność.
Instalacja i podłączenie
Podłączanie urządzenia powinno odbywać się w następującej kolejności, aby uniknąć uszkodzeń:
- Podłącz akumulator do kontrolera (plus i minus).
- Podłącz panel słoneczny do kontrolera.
- Podłącz odbiornik (load) do kontrolera.

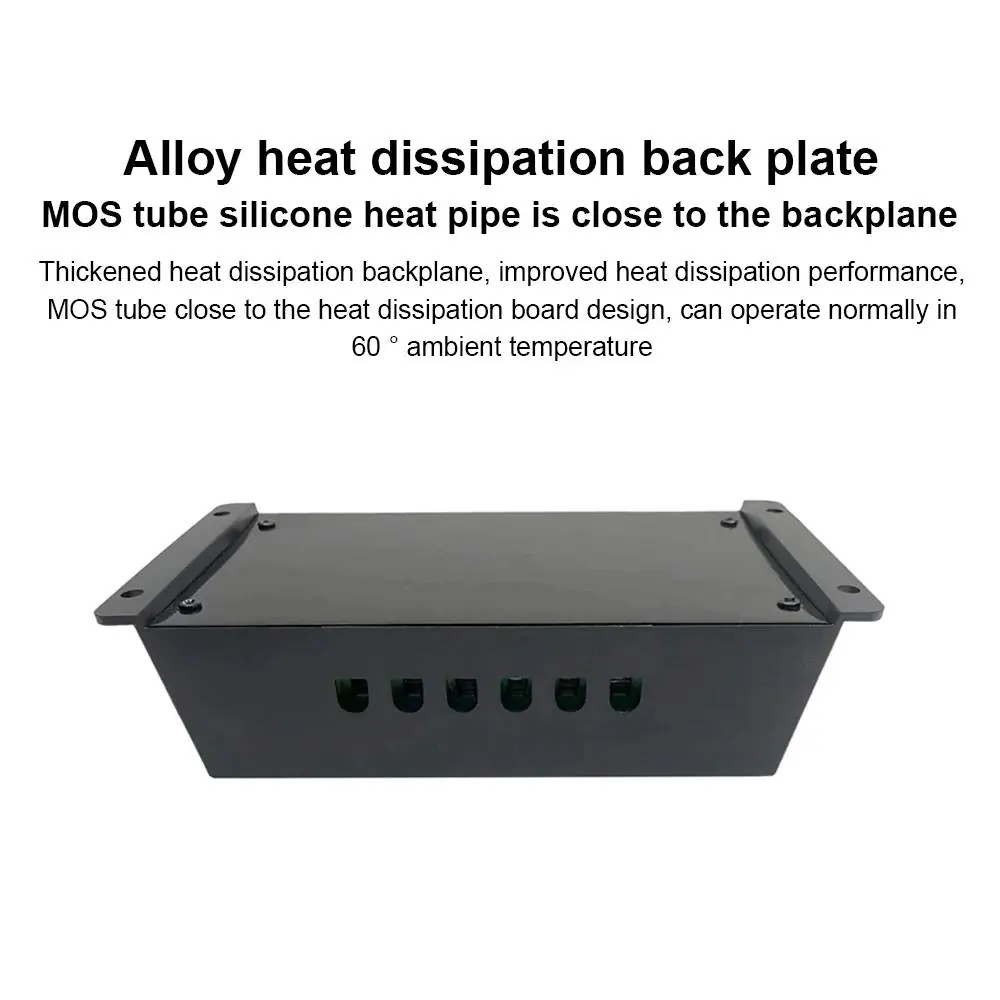

Zawsze zachowuj właściwą polaryzację przewodów. Urządzenie posiada solidną obudowę z aluminium, która zapewnia dobre odprowadzanie ciepła.
Obsługa wyświetlacza i menu

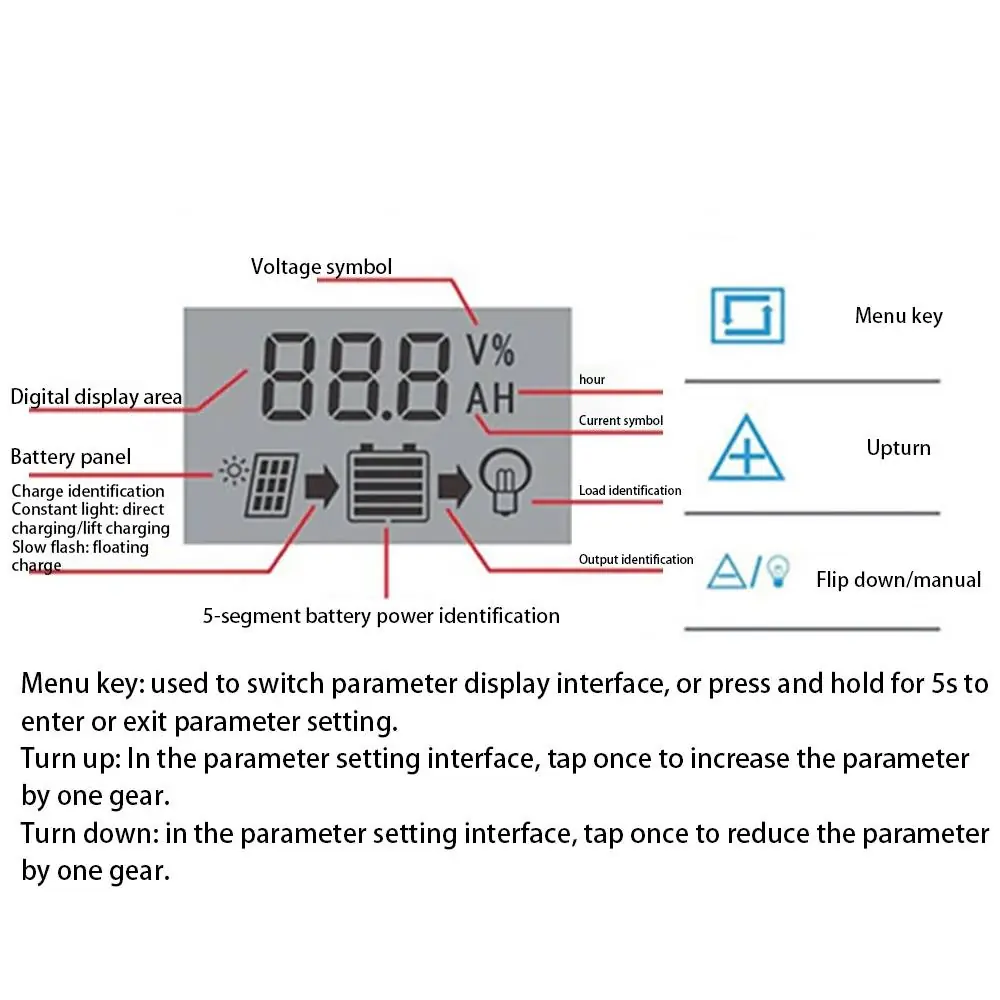

Wyświetlacz LCD informuje o stanie pracy systemu, napięciu oraz poziomie naładowania baterii. Przycisk Menu służy do przełączania interfejsów parametrów. Przytrzymanie przycisku Menu przez 5 sekund pozwala wejść w tryb ustawień. Przyciski góra/dół służą do zmiany wartości parametrów w interfejsie ustawień.
Funkcje ochronne
- Ochrona przed przeładowaniem akumulatora.
- Ochrona przed nadmiernym rozładowaniem.
- Kompensacja temperatury.
- Ochrona przed zbyt niskim napięciem.
- Ochrona przed odwrotnym podłączeniem.
Dane techniczne
- Napięcie robocze: 12V/24V (automatyczna identyfikacja).

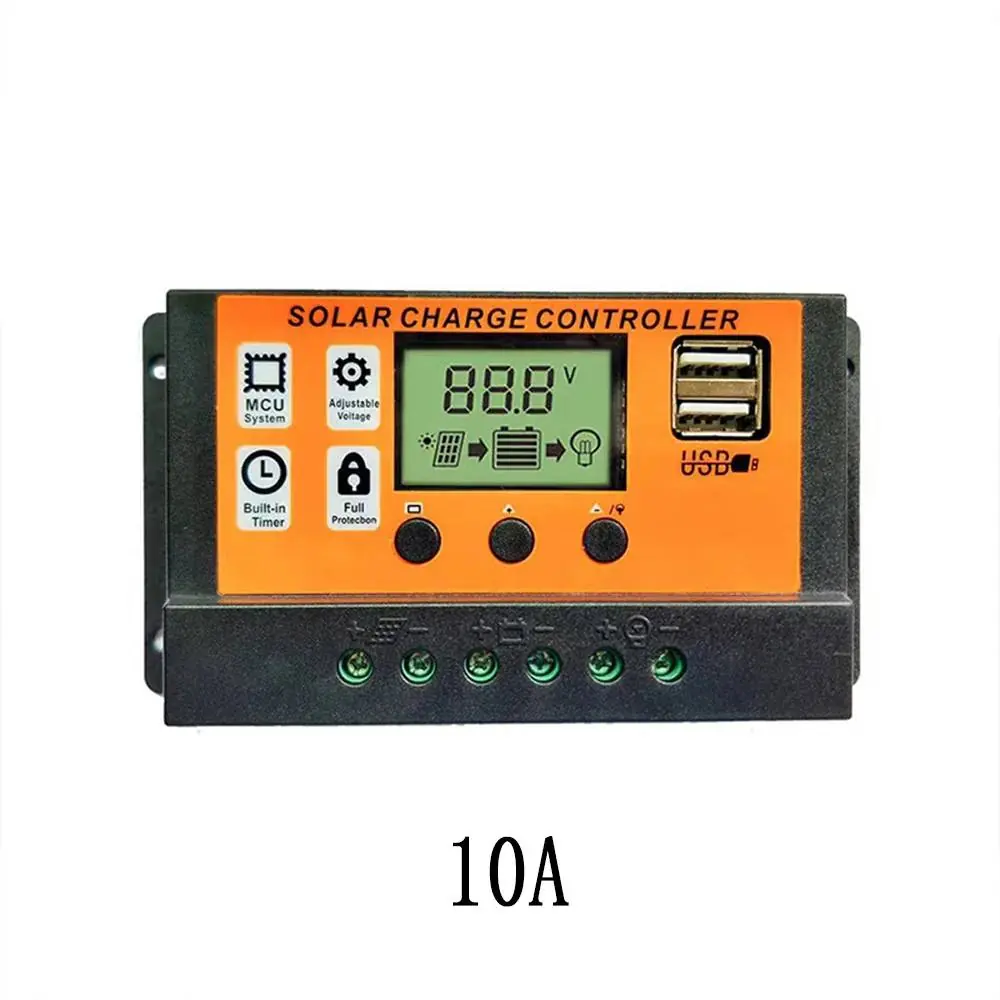

- Prąd roboczy: 10A/30A/60A/100A (zależnie od modelu).
- Porty USB: 2 x 5V/2A.
- Klasa ochrony: IP32.

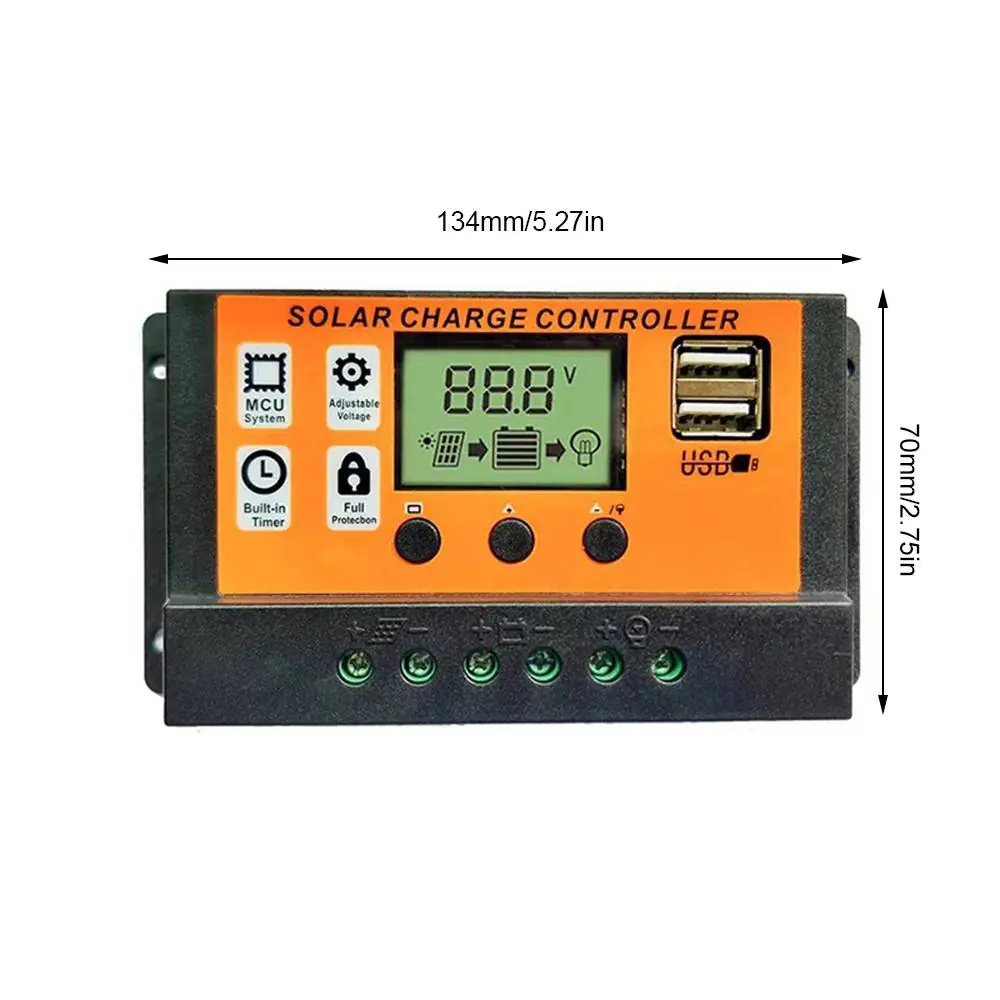

- Wymiary: 134mm x 70mm x 35mm.
- Obsługiwane typy baterii: kwasowo-ołowiowe, litowe.
Informacje o producencie
Aideepen
Praktyczna pomoc
Typowe problemy
Brak ładowania akumulatora
Sprawdź, czy panel słoneczny jest poprawnie podłączony i czy napięcie akumulatora nie jest zbyt wysokie dla wybranego trybu.
Urządzenie nie włącza się
Sprawdź polaryzację podłączenia akumulatora oraz czy przewody są dobrze dokręcone w zaciskach.
Przed użyciem
- Upewnij się, że napięcie akumulatora jest zgodne z systemem 12V/24V.
- Sprawdź, czy wszystkie przewody są dokręcone w zaciskach.
- Upewnij się, że panel słoneczny nie jest zasłonięty.
- Sprawdź, czy odbiorniki nie przekraczają dopuszczalnego prądu wyjściowego.
Parametry w praktyce
- 12V/24V Auto
- Kontroler sam wykrywa napięcie podłączonego akumulatora i dostosowuje parametry pracy.
Ilustracje i schematy

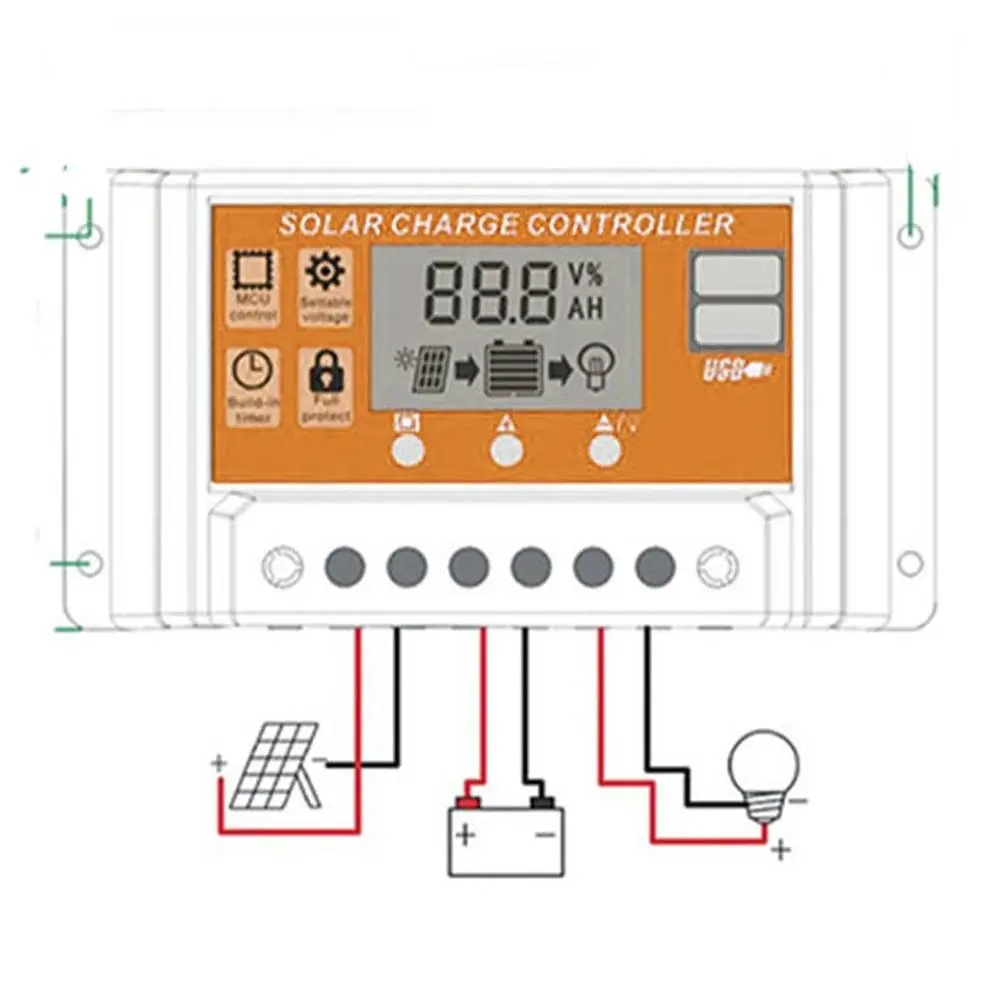

- Schemat pokazuje kolejność podłączenia: Panel słoneczny -> Kontroler -> Akumulator -> Odbiornik (np. żarówka).
Zgodność modelu
- Obsługuje akumulatory kwasowo-ołowiowe oraz litowe.
