Instrukcja konfiguracji AirLive XGSPON OLT-2XGS i ONU-10XG(S)
Przewodnik konfiguracji trybu Bridge dla urządzeń AirLive XGSPON OLT-2XGS oraz ONU-10XG(S). Instrukcja zawiera kroki konfiguracji VLAN, WAN oraz ustawień DHCP.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejszy dokument opisuje proces konfiguracji trybu Bridge dla urządzeń AirLive XGSPON OLT-2XGS oraz powiązanych jednostek ONU (ONU-10XG(S)-AX304P-2.5G i ONU-10XG(S)-1004-10G). Kluczowym elementem jest poprawne skonfigurowanie VLAN, WAN oraz wyłączenie serwera DHCP na urządzeniu ONU, aby umożliwić poprawne działanie sieci.
Uwaga: Podczas konfiguracji nie należy używać następujących identyfikatorów VLAN: 0, 1, 2, 9, 8, 10, 4000, 4005, 4012-4017, 4095.
Konfiguracja OLT
Proces rozpoczyna się od zalogowania do interfejsu zarządzania OLT (domyślny adres IP: 192.168.8.200 przez port AUX).
- Tworzenie VLAN: W sekcji OLT Configuration wybierz VLAN i utwórz nowy identyfikator (np. 100).
- Wiązanie portów: W sekcji VLAN Port przypisz porty do utworzonego VLAN. Upewnij się, że port Uplink jest w trybie Untag.
- Konfiguracja PVID: Jeśli port Uplink jest w trybie Untag, skonfiguruj PVID (np. 100) w sekcji Uplink Port.
Dodawanie i konfiguracja ONU
Po fizycznym podłączeniu ONU przez port PON i splitter:
- W sekcji ONU Configuration wybierz ONU Autofind, aby wykryć urządzenie.
- Wybierz ONU i kliknij Add, a następnie Submit.
- W sekcji ONU List wybierz urządzenie (status musi być Online) i kliknij Config.

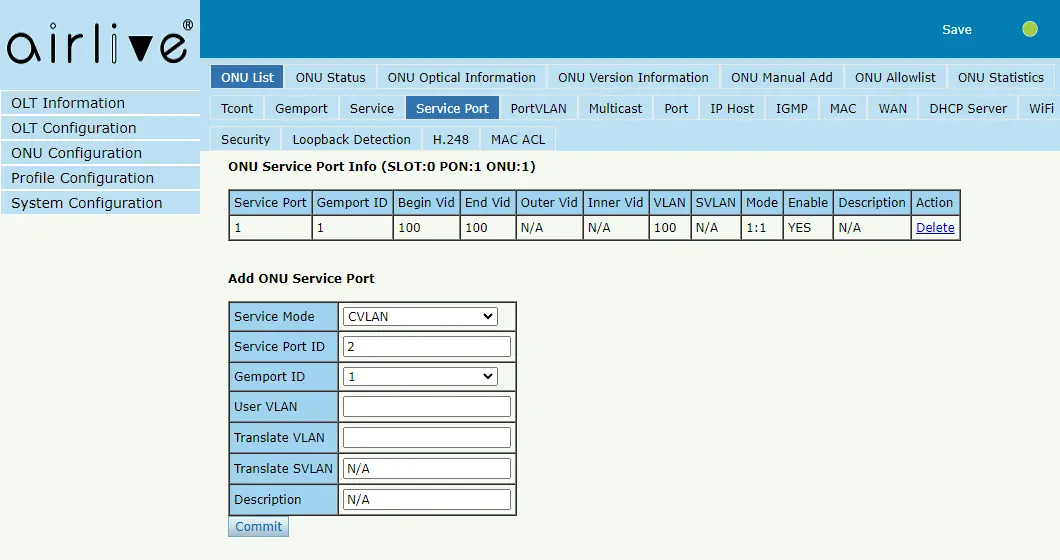

- Skonfiguruj parametry: tcont, gemport, Service oraz Service Port.
- W sekcji PortVLAN ustaw tryb na transparent, Port Type na veip, a Port Id na 1.
Konfiguracja WAN
W menu WAN wybierz tryb Bridge. Wybierz wersję IP (IPv4/IPv6), ustaw VLAN mode na Tag i wprowadź odpowiedni VLAN ID (np. 100). Ustaw Service mode na Internet. Po zatwierdzeniu (Submit), konfiguracja zostanie dodana do running-config. Należy ponownie kliknąć Submit, aby wysłać ustawienia do ONU.
Konfiguracja DHCP
Aby komputer podłączony do ONU otrzymał adres IP z routera, serwer DHCP na ONU musi być wyłączony. W menu DHCP Server wybierz Disable i zatwierdź przyciskiem Submit.
Konfiguracja specjalna dla modelu ONU-10XG(S)-1004-10G
Dla tego modelu wymagana jest zmiana trybu pracy z HGU na SFU przed rozpoczęciem konfiguracji OLT:
- Zaloguj się do ONU (domyślne IP 192.168.1.1).
- W menu Management przejdź do Other Manage.
- Wybierz Device Type: SFU i kliknij Submit. Urządzenie zrestartuje się.
- Po restarcie, w konfiguracji PortVLAN na OLT, należy skonfigurować każdy port Ethernet osobno (tryb Tag, PortType Eth, Port Id 1, 2, 3, 4).
Informacje o producencie
AirLive Technology Corporation
Praktyczna pomoc
Typowe problemy
Internet nie działa na komputerze podłączonym do ONU
Upewnij się, że serwer DHCP na ONU jest wyłączony (Disable). W przeciwnym razie komputer pobiera adres IP z ONU, a nie z routera.
ONU nie łączy się z OLT
Sprawdź status ONU w OLT (musi być Online) i upewnij się, że urządzenie zostało poprawnie dodane w sekcji ONU Autofind.
Brak połączenia po konfiguracji WAN
Upewnij się, że po kliknięciu pierwszego przycisku Submit, konfiguracja pojawiła się w liście running-config i kliknięto drugi przycisk Submit, aby wysłać ustawienia do ONU.
Przed użyciem
- Upewnij się, że masz dostęp do interfejsu zarządzania OLT (domyślne IP 192.168.8.200).
- Przygotuj identyfikator VLAN ID dla połączenia internetowego.
- Sprawdź, czy ONU jest fizycznie podłączone przez port PON i splitter.
- Dla modelu 1004-10G upewnij się, czy wymagana jest zmiana trybu na SFU.
- Upewnij się, że nie używasz zarezerwowanych VLANów (0, 1, 2, 9, 8, 10, 4000, 4005, 4012-4017, 4095).
Parametry w praktyce
- SFU (Single Family Unit)
- Tryb pracy ONU, w którym urządzenie działa jako prosty most ethernetowy (wymagany dla niektórych modeli).
Ilustracje i schematy

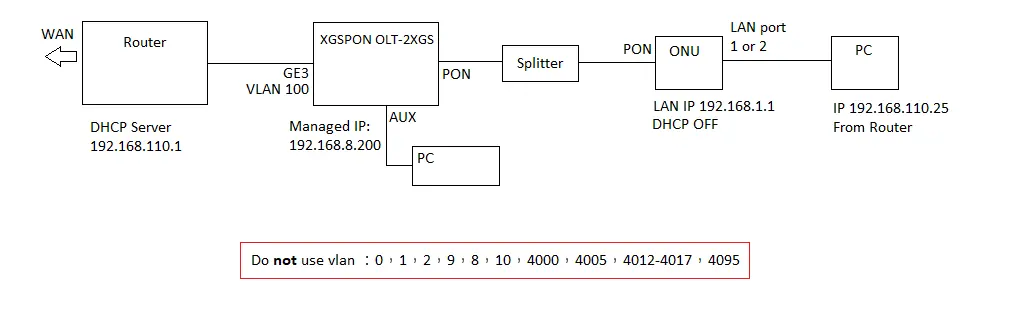

- Schemat połączeń pokazuje drogę sygnału od routera (z serwerem DHCP), przez OLT (z zarządzalnym IP), splitter, aż do ONU i komputera końcowego.
Zgodność modelu
- Instrukcja dotyczy modeli OLT-2XGS oraz ONU-10XG(S)-AX304P-2.5G i ONU-10XG(S)-1004-10G.
- Model ONU-10XG(S)-1004-10G wymaga dodatkowego kroku zmiany trybu na SFU.
