Instrukcja obsługi transiwera światłowodowego AirLive ISFP-SR-10G-300M
Szybki przewodnik po transiwerze światłowodowym AirLive ISFP-SR-10G-300M. Poznaj specyfikację techniczną, parametry pracy, warunki środowiskowe oraz zastosowania modułu SFP+.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
AirLive ISFP-SR-10G-300M to przemysłowy transiwer światłowodowy SFP+ typu Multi Mode, zaprojektowany do pracy w wymagających środowiskach. Urządzenie obsługuje prędkość transmisji danych do 10Gbps na dystansie do 300 metrów. Moduł charakteryzuje się niskim poborem mocy, obsługą funkcji DDM (Digital Diagnostic Monitoring) oraz możliwością wymiany w trakcie pracy (hot-pluggable).
Opis urządzenia
Transiwer jest przeznaczony do zastosowań w sieciach Gigabit Ethernet, zapewniając zgodność ze standardem IEEE 802.3ae. Wykorzystuje złącze LC Duplex i pracuje na nominalnej długości fali 850nm. Dzięki solidnej konstrukcji, moduł może pracować w szerokim zakresie temperatur od -40°C do +85°C, co czyni go idealnym rozwiązaniem dla przemysłu, metra, fabryk czy infrastruktury zewnętrznej.
Zastosowanie
Urządzenie znajduje zastosowanie w infrastrukturze światłowodowej, w tym:
- Infrastruktura Fiber Channel
- Interfejsy optyczne STM-16
- Przełączniki i routery ATM
- Infrastruktura przełączników SDH/SONET
- Środowiska przemysłowe: banki, lotniska, hotele, autostrady, przemysł petrochemiczny, metro, fabryki

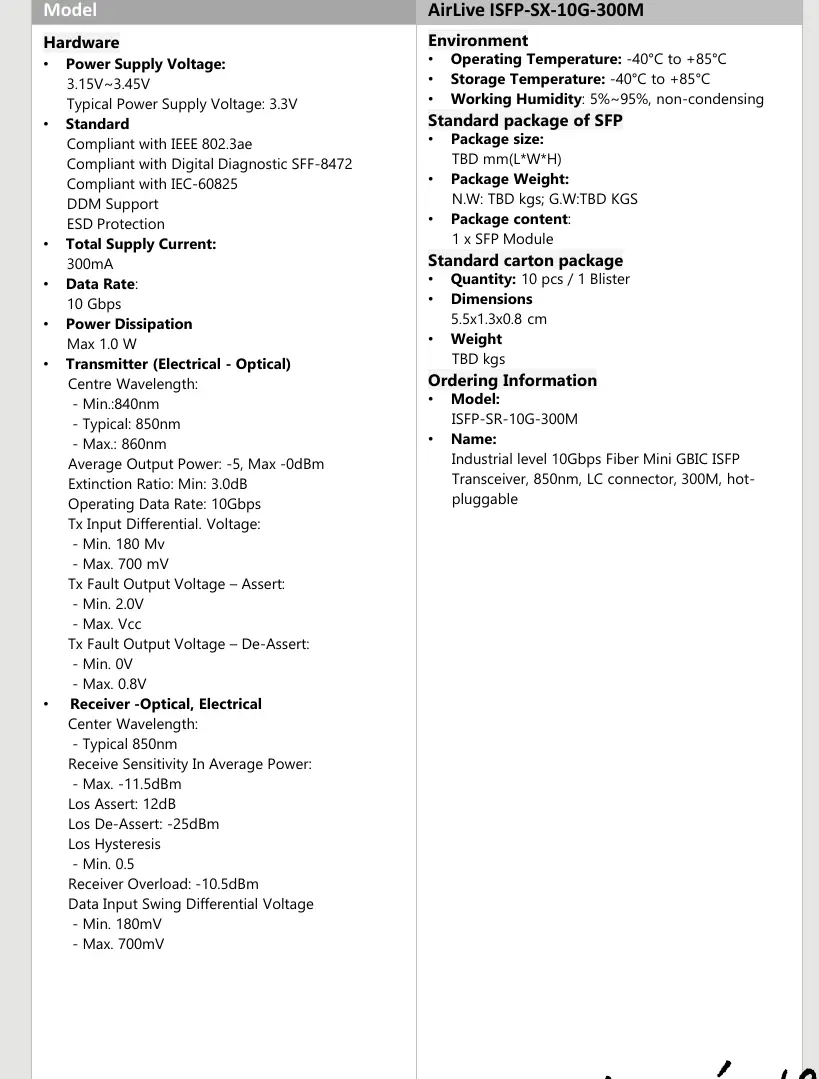

Dane techniczne
Nadajnik (Transmitter)
- Długość fali: 840-860nm (typowo 850nm)
- Średnia moc wyjściowa: -5 do 0 dBm
- Współczynnik ekstynkcji: min. 3.0 dB
- Napięcie wejściowe różnicowe: 180-700 mV
Odbiornik (Receiver)
- Czułość odbiornika: max. -11.5 dBm
- Przeciążenie odbiornika: -10.5 dBm
- Napięcie wyjściowe różnicowe: 300-800 mV
Warunki pracy i środowisko
- Napięcie zasilania: 3.15V - 3.45V (typowo 3.3V)
- Pobór prądu: 300mA
- Pobór mocy: max. 1.0W
- Temperatura pracy: -40°C do +85°C
- Temperatura przechowywania: -40°C do +85°C
- Wilgotność pracy: 5% - 95% (bez kondensacji)
Informacje o producencie
AirLive Technology Corporation
Praktyczna pomoc
Typowe problemy
Brak połączenia sieciowego
Sprawdź, czy moduł jest poprawnie wpięty w port SFP+ przełącznika oraz czy używasz kabla światłowodowego z konektorem LC Duplex.
Niestabilne połączenie lub błędy transmisji
Upewnij się, że dystans połączenia nie przekracza 300 metrów. Sprawdź parametry DDM, jeśli przełącznik je obsługuje, aby zdiagnozować jakość sygnału.
Przekroczenie zakresu temperatury pracy
Upewnij się, że urządzenie pracuje w środowisku o temperaturze od -40°C do +85°C. Przegrzanie lub zbyt niska temperatura mogą wpływać na działanie lasera.
Przed użyciem
- Sprawdź, czy port SFP+ w urządzeniu sieciowym obsługuje standard 10Gbps.
- Upewnij się, że używasz odpowiedniego kabla światłowodowego (Multi Mode).
- Zweryfikuj, czy środowisko pracy mieści się w zakresie temperatur od -40°C do +85°C.
- Upewnij się, że urządzenie sieciowe obsługuje funkcję DDM, jeśli chcesz korzystać z monitorowania parametrów.
Parametry w praktyce
- Hot-pluggable
- Możliwość instalacji lub wymiany modułu w porcie SFP+ bez konieczności wyłączania zasilania urządzenia.
Ilustracje i schematy
- Schemat połączenia przedstawia wykorzystanie modułu w infrastrukturze sieciowej łączącej fabrykę z biurem lub centralą na dystansie do 300 metrów.
Zgodność modelu
- Zgodny ze standardem IEEE 802.3ae.
- Zgodny z Digital Diagnostic SFF-8472.
- Zgodny z IEC-60825 (bezpieczeństwo laserowe klasy I).
