Instrukcja obsługi extendera HDMI Alfatron ALF-TPUK610
Szybki przewodnik po instalacji i konfiguracji extendera HDMI Alfatron ALF-TPUK610. Dowiedz się, jak podłączyć urządzenia, skonfigurować EDID, tryb ARC oraz rozwiązać typowe problemy z transmisją sygnału 4K.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- ALF-TPUK610 to extender HDMI 2.0, który przesyła sygnał 4K do 40m lub 1080p do 70m za pomocą jednego kabla CAT6. Obsługuje ARC, de-embedding audio, RS232, IR oraz zasilanie PoC. str. 4
Najważniejsze czynności
- Konfiguracja EDID str. 7, 8
- Włączanie trybu ARC str. 6, 9
Pierwsze uruchomienie
- Podłącz zasilanie do jednego z urządzeń (Tx lub Rx), użyj kabla CAT6 do połączenia jednostek, podłącz źródło HDMI do Tx i wyświetlacz do Rx. str. 11, 12, 13
Problemy i rozwiązania
Brak obrazu
Sprawdź połączenie kabla CAT6, diodę LINK oraz ustawienia EDID.
str. 5, 6Konserwacja i reset
- Aktualizacja firmware odbywa się przez port Micro-USB. str. 5, 6
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Zasięg 4K | 40m | Maksymalna odległość transmisji sygnału 4K. | str. 15 |
| Zasięg 1080P | 70m | Maksymalna odległość transmisji sygnału 1080P. | str. 15 |
Gdzie szukać w PDF
- Opis nadajnika str. 5
- Opis odbiornika str. 6
- Konfiguracja DIP Switch str. 7, 8
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Alfatron ALF-TPUK610 to extender HDMI 2.0 składający się z nadajnika (Tx) i odbiornika (Rx). Urządzenie umożliwia przesyłanie sygnału 4K na odległość do 40 metrów oraz sygnału 1080p na odległość do 70 metrów za pomocą pojedynczego kabla CAT6. Extender wspiera funkcje ARC (Audio Return Channel), de-embedding audio, dwukierunkową transmisję IR i RS232 oraz zasilanie PoC (Power over Cable), dzięki czemu do systemu wymagany jest tylko jeden zasilacz.
Opis urządzenia

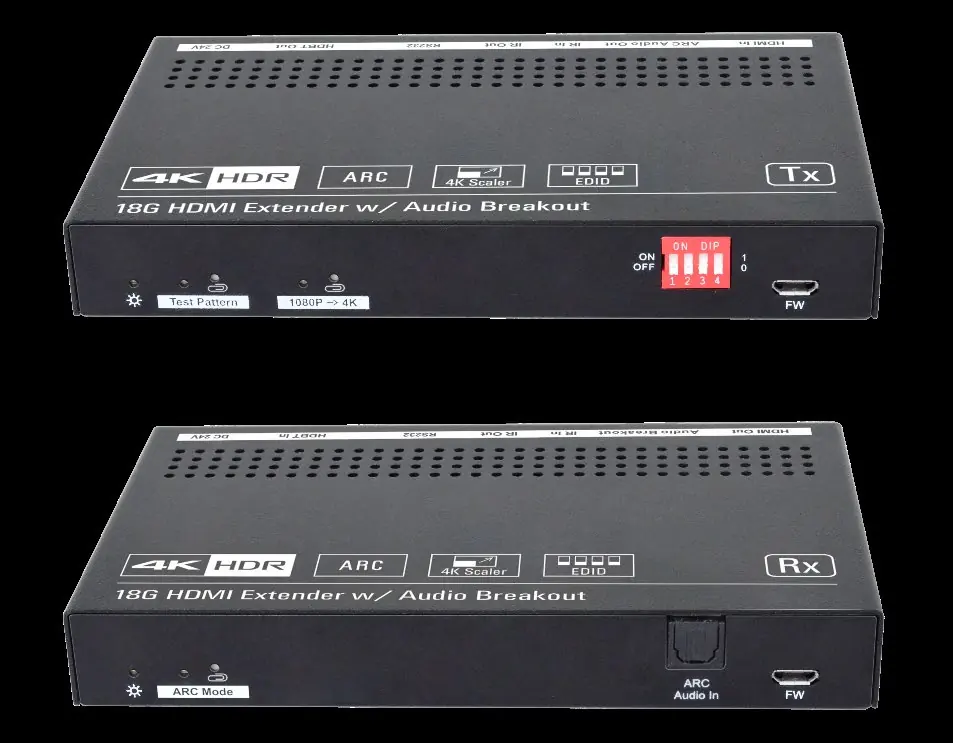

Nadajnik (Tx) wyposażony jest w wejście HDMI, porty IR, RS232, wyjście HDBT oraz przełączniki DIP do zarządzania EDID. Odbiornik (Rx) posiada wyjście HDMI, porty audio (ARC/Breakout), IR, RS232 oraz wejście HDBT. Diody LED na panelach przednich informują o statusie zasilania, połączenia HDBaseT (LINK) oraz zawartości HDCP.
Konfiguracja i obsługa
Zarządzanie EDID: Użytkownik może ustawić stałą wartość EDID za pomocą 4-pinowego przełącznika DIP na nadajniku, aby zapewnić kompatybilność rozdzielczości między źródłem a wyświetlaczem. Przełącznik 4 służy do wyboru trybu HDCP (Active/Passive).
Tryb ARC: Funkcja ARC umożliwia przesyłanie dźwięku z telewizora z powrotem do systemu audio. Tryb ten włącza się przyciskiem na odbiorniku. Gdy ARC jest włączone, port Audio Breakout na odbiorniku nie przesyła dźwięku.
Test Pattern: Nadajnik posiada wbudowaną funkcję generowania obrazu testowego (1080P lub 4K) do celów diagnostycznych, aktywowaną przyciskiem na panelu przednim.
Schematy połączeń
Urządzenie obsługuje różne scenariusze połączeń w zależności od wsparcia ARC przez telewizor. W przypadku korzystania z funkcji ARC, zaleca się stosowanie kabli STP dla zapewnienia optymalnej wydajności. Zasilanie PoC pozwala na zasilenie obu jednostek (Tx i Rx) poprzez podłączenie zasilacza tylko do jednej z nich.
Dane techniczne
- Standard HDMI: 2.0
- Przepustowość: 18Gbps
- Zasięg: 4K@60Hz do 40m, 1080P do 70m
- Zasilanie: 24V DC 1.25A
- Wymiary: 140mm x 19.5mm x 84mm
- Waga: Tx: 275g, Rx: 290g
Bezpieczeństwo
Nie należy demontować obudowy urządzenia. Należy zapewnić odpowiednią wentylację, unikać kontaktu z wilgocią oraz używać wyłącznie zasilaczy zgodnych ze specyfikacją produktu. Przed czyszczeniem należy zawsze odłączyć zasilanie.
Informacje o producencie
Alfatron Electronics
Praktyczna pomoc
Typowe problemy
Brak obrazu na wyświetlaczu
Sprawdź połączenie kabla CAT6 między nadajnikiem a odbiornikiem. Upewnij się, że dioda LINK świeci na pomarańczowo. Sprawdź ustawienia przełączników DIP (EDID).
Brak dźwięku w trybie ARC
Upewnij się, że tryb ARC został aktywowany przyciskiem na odbiorniku (dioda powinna świecić). Sprawdź, czy telewizor obsługuje funkcję ARC.
Niewłaściwa rozdzielczość obrazu
Skorzystaj z przełączników DIP na nadajniku, aby wymusić odpowiednie ustawienia EDID zamiast polegać na automatycznym wykrywaniu.
Przed użyciem
- Upewnij się, że używasz wysokiej jakości kabla CAT6.
- Podłącz zasilacz do jednego z urządzeń (Tx lub Rx) – funkcja PoC zasili drugie urządzenie.
- Ustaw przełączniki DIP zgodnie z wymaganą rozdzielczością i trybem HDCP.
- Sprawdź, czy wszystkie kable HDMI są w pełni sprawne i zgodne z HDMI 2.0.
Parametry w praktyce
- 4K@60Hz 4:4:4
- Maksymalna obsługiwana rozdzielczość i jakość koloru sygnału wideo.
- PoC (Power over Cable)
- Technologia umożliwiająca przesyłanie zasilania kablem sieciowym, wymagany tylko jeden zasilacz dla całego systemu.
Ilustracje i schematy

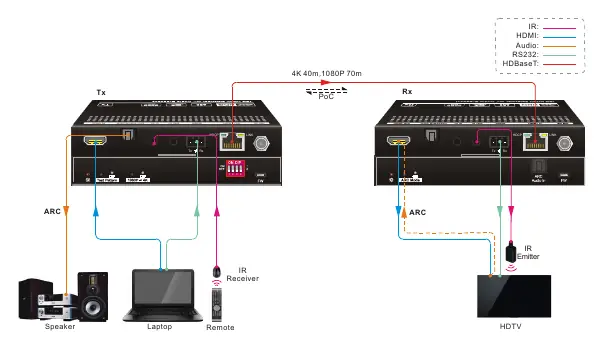

- Schemat połączeń pokazuje typową konfigurację z laptopem jako źródłem, telewizorem jako wyświetlaczem oraz systemem audio podłączonym przez ARC lub Audio Breakout.
- Wskazuje na konieczność połączenia Tx i Rx kablem CAT6 oraz opcjonalne podłączenie IR i RS232.
Zgodność modelu
- Zalecane stosowanie kabli STP dla optymalnej wydajności w trybie ARC.
- Urządzenie nie jest testowane z produktami konkurencji, co może wpływać na gwarancję przy niekompatybilności.
