Instrukcja obsługi nadajnika Extron MTP T 15HD A
Szybki przewodnik po instalacji i konfiguracji nadajników Extron MTP T 15HD A. Dowiedz się, jak poprawnie zamontować urządzenie, podłączyć zasilanie, skonfigurować EDID oraz zarobić przewody typu skrętka dla optymalnej jakości sygnału...
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Nadajniki Extron MTP T 15HD A służą do przesyłania sygnałów wideo o wysokiej rozdzielczości oraz dźwięku stereo na duże odległości za pomocą kabli typu skrętka (UTP, STP, FTP). Urządzenia te wymagają poprawnego montażu w puszkach ściennych lub meblach oraz precyzyjnego zarobienia przewodów zgodnie ze standardem TIA/EIA T568A lub T568B. Kluczowym elementem konfiguracji jest ustawienie przełącznika Pre-Peak w zależności od rozdzielczości i długości kabla, aby zapewnić najwyższą jakość obrazu.
Opis modeli
Seria obejmuje trzy warianty montażowe:
- MTP T 15HD WM: Wersja ścienna lub meblowa.
- MTP T 15HD A D: Wersja pasująca do płytek czołowych typu Decora.
- MTP T 15HD A AAP: Wersja montowana w produktach Extron obsługujących podwójne złącza AAP.
Instalacja
Przed instalacją upewnij się, że puszka ścienna ma głębokość co najmniej 6,4 cm (2,5 cala). Instalacja musi być zgodna z lokalnymi przepisami elektrycznymi.
Montaż w puszce ściennej
- Przygotuj otwór w ścianie lub meblu, używając szablonu.
- Wprowadź kable przez otwory w puszce, zabezpieczając je zaciskami.
- Podłącz kable wyjściowe do tylnej części płytki nadajnika.
- Zamontuj płytkę w puszce ściennej lub za pomocą ramki montażowej (mud ring).
Montaż AAP
Wersja AAP wymaga przykręcenia do płytki czołowej urządzenia obsługującego standard AAP za pomocą dołączonych nakrętek i podkładek przed ostatecznym montażem w ścianie.
Połączenia i ustawienia

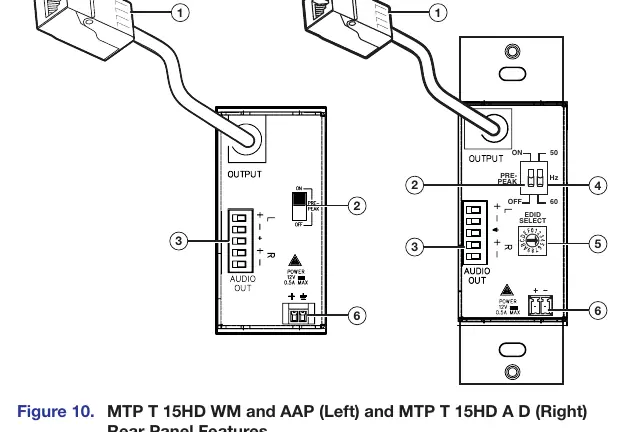

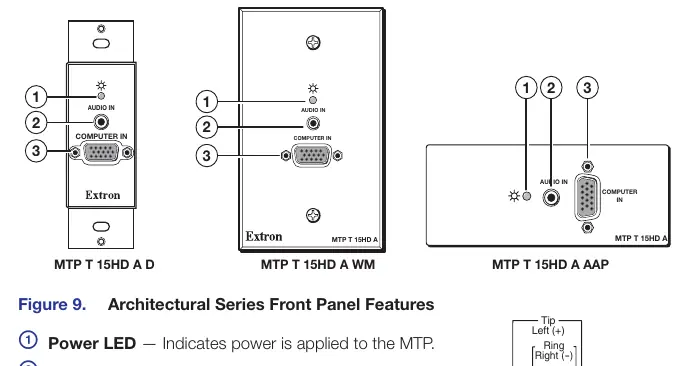

Panel przedni zawiera złącze wideo 15-pin HD oraz wejście audio 3,5 mm. Panel tylny zawiera złącze wyjściowe RJ-45, przełącznik Pre-Peak oraz złącze zasilania.
- Pre-Peak: Przełącznik DIP służący do wzmocnienia sygnału wideo przy długich połączeniach.
- Zasilanie: Wymaga zewnętrznego zasilacza 12 VDC. Należy zachować szczególną ostrożność przy polaryzacji przewodów zasilających.
Zakończenie przewodów
Kable typu skrętka muszą być zakończone wtykami RJ-45 zgodnie ze standardem TIA/EIA T568A lub T568B. Należy użyć tego samego standardu na obu końcach kabla. W przypadku użycia kabla Extron Enhanced Skew-Free AV UTP, wymagany jest standard TIA/EIA T568A.
Konfiguracja EDID
Urządzenie wspiera emulację EDID:
- Ustaw przełącznik częstotliwości (50 Hz lub 60 Hz) na tylnym panelu.
- Użyj 16-pozycyjnego przełącznika obrotowego, aby wybrać odpowiednią rozdzielczość (pozycje 1-F). Pozycja 0 jest nieużywana.
Informacje o producencie
Extron
Praktyczna pomoc
Typowe problemy
Obraz niskiej jakości lub zakłócenia
Sprawdź ustawienia przełącznika Pre-Peak. Dostosuj go zgodnie z tabelą odległości i rozdzielczości zawartą w instrukcji.
Brak zasilania lub uszkodzenie zasilacza
Sprawdź polaryzację przewodów zasilających 12 VDC. Przewód z wypustkami (ridges) musi być podłączony do ujemnego bieguna.
Brak sygnału wideo
Upewnij się, że używasz poprawnego standardu zakończenia kabla (TIA/EIA T568A lub T568B) i że jest on spójny na obu końcach.
Przed użyciem
- Sprawdź, czy puszka ścienna ma głębokość min. 6,4 cm.
- Przygotuj zasilacz 12 VDC (klasa 2 lub LPS).
- Upewnij się, że używasz kabla typu skrętka (CAT 5, 5e, 6).
- Sprawdź, czy masz odpowiednią płytkę czołową (Decora lub AAP).
- Przetestuj połączenie przed ostatecznym montażem w ścianie.
Parametry w praktyce
- Frequency Select
- Przełącznik częstotliwości odświeżania (50 Hz lub 60 Hz).
Ilustracje i schematy

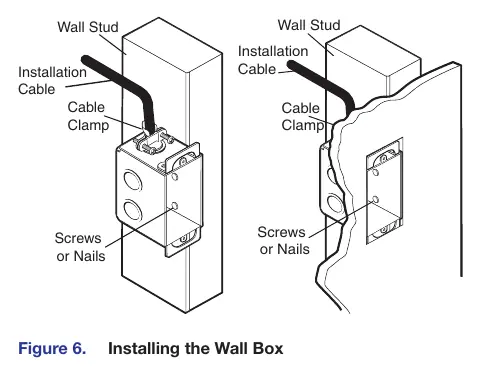

- Schemat montażu z ramką (mud ring) pokazuje sposób mocowania nadajnika w ścianie.
- Schemat zakończenia kabla RJ-45 przedstawia przypisanie kolorów przewodów dla standardów T568A i T568B.

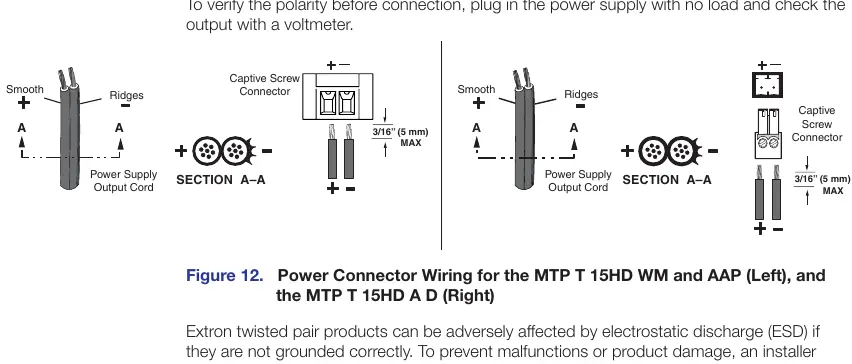

- Schemat zasilania ilustruje poprawne zarobienie przewodów zasilających 12 VDC.
Zgodność modelu
- Zalecane użycie kabla Extron Enhanced Skew-Free AV UTP.
- Urządzenie nie jest przeznaczone do sieci komputerowych ani telekomunikacyjnych.
- Wymagane zasilanie 12 VDC, max 1.0 A.
