Instrukcja obsługi extendera HDMI 18Gbps HDBaseT z funkcją KVM

Kompletny przewodnik użytkownika dla extendera HDMI 18Gbps HDBaseT z funkcją KVM. Dowiedz się, jak poprawnie podłączyć urządzenia, skonfigurować funkcję POC, zarządzać sygnałem IR oraz rozwiązywać typowe problemy z połączeniem.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • Extender HDMI 18Gbps HDBaseT z funkcją KVM pozwala na przesyłanie sygnału HDMI, USB oraz IR na odległość do 150m (1080p) lub 120m (4K) za pomocą jednego kabla CAT6. Obsługuje funkcję POC, co pozwala na zasilanie całego zestawu za pomocą jednego zasilacza podłączonego do dowolnego modułu. str. 3, 6, 7

Najważniejsze czynności

  • Podłącz zasilanie 24V/1A do nadajnika lub odbiornika (funkcja POC). str. 6, 7
  • Ustaw przełącznik EDID na COPY lub STD. str. 6

Problemy i rozwiązania

Brak połączenia (Link Signal)

Sprawdź kabel CAT6. Dioda powinna świecić światłem ciągłym.

str. 6, 7

Dane techniczne

Parametr Wartość Znaczenie Strony
Zasięg transmisji 150m (1080p), 120m (4K) Maksymalna odległość przy użyciu kabla CAT6. str. 3, 4
Zasilanie DC 24V/1A Wymagane zasilanie dla zestawu. str. 4, 5

Gdzie szukać w PDF

  • Opis paneli nadajnika str. 6
  • Opis paneli odbiornika str. 7
  • Schemat połączeń str. 9
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje z instrukcji

Extender HDMI 18Gbps HDBaseT umożliwia przesyłanie sygnału HDMI, USB KVM oraz dwukierunkowego sygnału IR na odległość do 150 metrów (dla rozdzielczości 1080p) lub 120 metrów (dla 4K) za pomocą pojedynczego kabla CAT6. Urządzenie obsługuje funkcję POC (Power over Cable), co oznacza, że zasilacz wystarczy podłączyć tylko do jednego z modułów (nadajnika lub odbiornika).

Opis urządzenia i funkcje

Zestaw składa się z nadajnika (Transmitter) oraz odbiornika (Receiver). Główne cechy urządzenia to:

  • Obsługa rozdzielczości do 4K2K@60Hz YUV 4:4:4.
  • Zgodność z HDMI 2.0b, HDCP 2.2 oraz USB 1.1.
  • Dwukierunkowa transmisja sygnału IR.
  • Funkcja POC (Power over Cable) – zasilanie przesyłane kablem sieciowym.
  • Kompaktowa konstrukcja z metalową obudową.

Instalacja i połączenia

Aby poprawnie zainstalować system, wykonaj następujące kroki:

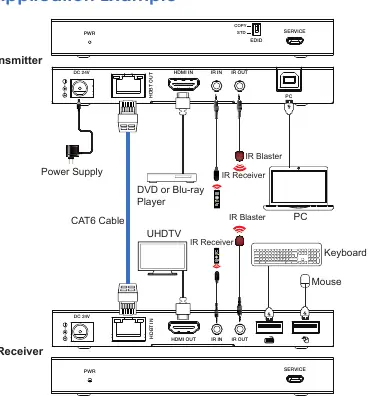

Schemat połączeń (Application Example) pokazujący podłączenie wszystkich komponentów.
Schemat połączeń (Application Example) pokazujący podłączenie wszystkich komponentów.
  1. Podłącz źródło sygnału HDMI (np. odtwarzacz DVD, komputer) do portu HDMI IN w nadajniku.
  2. Podłącz wyświetlacz (np. telewizor, monitor) do portu HDMI OUT w odbiorniku.
  3. Połącz nadajnik z odbiornikiem za pomocą wysokiej jakości kabla CAT6 (porty HDBT OUT i HDBT IN).
  4. Podłącz urządzenia USB (klawiaturę, mysz) do portów USB w odbiorniku, a komputer do portu PC w nadajniku (dla funkcji KVM).
  5. Podłącz kable IR (Blaster i Receiver) zgodnie z oznaczeniami, jeśli wymagane jest sterowanie pilotem.
  6. Podłącz zasilacz 24V/1A do nadajnika LUB odbiornika. Dzięki funkcji POC drugie urządzenie otrzyma zasilanie automatycznie.

Opis paneli

Panel nadajnika (Transmitter) z opisem portów i diod LED.
Panel nadajnika (Transmitter) z opisem portów i diod LED.
Panel odbiornika (Receiver) z opisem portów i diod LED.
Panel odbiornika (Receiver) z opisem portów i diod LED.

Nadajnik (Transmitter)

  • EDID DIP switch: Ustawienie zarządzania danymi wyświetlacza. COPY (kopiuje EDID z odbiornika) lub STD (domyślne 1080p 2CH).
  • Diody LED: PWR (zasilanie), Link Signal (zielona – stan połączenia), Data Signal (żółta – stan sygnału HDMI/HDCP).
  • Porty: HDMI IN, HDBT OUT, IR IN/OUT, SERVICE (aktualizacja firmware), PC (USB-B).

Odbiornik (Receiver)

  • Diody LED: PWR (zasilanie), Link Signal (zielona – stan połączenia), Data Signal (żółta – stan sygnału HDMI/HDCP).
  • Porty: HDBT IN, HDMI OUT, IR IN/OUT, USB-A (dla klawiatury i myszy), SERVICE.

Definicja pinów IR

Urządzenie wykorzystuje kable IR do przesyłania sygnałów sterujących. Upewnij się, że wtyki są poprawnie osadzone. Kąt działania pilota względem odbiornika IR wpływa na zasięg: ±45° pozwala na zasięg do 5 metrów, natomiast ±90° pozwala na zasięg do 8 metrów.

Schemat definicji pinów dla kabli IR (Receiver i Blaster).
Schemat definicji pinów dla kabli IR (Receiver i Blaster).

Dane techniczne

  • Zasilanie: DC 24V/1A.
  • Pobór mocy: 10W.
  • Temperatura pracy: 0°C ~ 40°C.
  • Temperatura przechowywania: -20°C ~ 60°C.
  • Wilgotność: 20~90% RH (bez kondensacji).

Praktyczna pomoc

Typowe problemy

Brak obrazu na wyświetlaczu

Sprawdź, czy dioda Link Signal (zielona) świeci światłem ciągłym. Jeśli miga lub jest wyłączona, sprawdź połączenie kabla CAT6 między nadajnikiem a odbiornikiem.

Brak sygnału HDCP

Sprawdź diodę Data Signal (żółta). Jeśli miga, oznacza to brak sygnału HDCP. Upewnij się, że źródło HDMI jest poprawnie podłączone.

Słaby zasięg pilota IR

Upewnij się, że kąt między pilotem a odbiornikiem IR wynosi ±45° (zasięg do 5m) lub ±90° (zasięg do 8m).

Przed użyciem

  • Użyj kabla CAT6 o odpowiedniej jakości.
  • Podłącz zasilacz 24V/1A do jednego z urządzeń (nadajnika lub odbiornika).
  • Ustaw przełącznik EDID w pozycji COPY lub STD w zależności od potrzeb.
  • Upewnij się, że urządzenia USB są podłączone do odbiornika, a komputer do nadajnika.

Parametry w praktyce

POC (Power over Cable)
Funkcja umożliwiająca przesyłanie zasilania kablem CAT6. Wystarczy podłączyć zasilacz do jednego z modułów.
EDID (COPY/STD)
COPY: Kopiuje dane EDID z wyświetlacza podłączonego do odbiornika. STD: Ustawia domyślne parametry 1080p 2CH.

Ilustracje i schematy

  • Schemat połączeń pokazuje podłączenie źródła HDMI do nadajnika oraz wyświetlacza do odbiornika.
  • Kabel CAT6 łączy porty HDBT OUT (nadajnik) i HDBT IN (odbiornik).
  • Urządzenia peryferyjne USB (mysz, klawiatura) podłącza się do odbiornika.
