Instrukcja obsługi extendera HDMI 18Gbps 70m z KVM
Szybki przewodnik po instalacji i obsłudze extendera HDMI 18Gbps 70m z funkcją KVM. Dowiedz się, jak podłączyć urządzenia, skonfigurować EDID i korzystać z funkcji POC.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Extender HDMI 18Gbps z KVM pozwala na przesyłanie sygnału 4K@60Hz na odległość do 70 metrów za pomocą kabla CAT6/6a, umożliwiając jednocześnie zdalne sterowanie komputerem (klawiatura/mysz). str. 3
Najważniejsze czynności
- Podłącz zasilanie do jednego z modułów (nadajnik lub odbiornik). str. 6, 7
- Ustaw przełącznik EDID DIP w zależności od potrzeb wyświetlacza. str. 6
Problemy i rozwiązania
Brak sygnału HDMI
Sprawdź diody Data Signal (żółta) i Link Signal (zielona). Jeśli są wyłączone, sprawdź kable HDMI i CAT6.
str. 6, 7Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Zasięg | 70m | Maksymalna odległość transmisji przy użyciu kabla CAT6/6a. | str. 4 |
| Rozdzielczość | 4K@60Hz | Maksymalna obsługiwana rozdzielczość wideo. | str. 4 |
Gdzie szukać w PDF
- Panel nadajnika str. 6
- Panel odbiornika str. 7
- Przykład aplikacji str. 8
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Extender HDMI 18Gbps z funkcją KVM umożliwia przesyłanie sygnału wideo wysokiej rozdzielczości (do 4K@60Hz) na odległość do 70 metrów za pomocą pojedynczego kabla CAT6/6a. Urządzenie wspiera funkcję KVM, pozwalając na zdalne sterowanie komputerem za pomocą klawiatury i myszy podłączonych do odbiornika, oraz funkcję POC (Power over Cable), dzięki której zasilanie wystarczy podłączyć tylko do jednego z modułów.
Zawartość zestawu
- 1x Nadajnik (Transmitter)
- 1x Odbiornik (Receiver)
- 1x Kabel USB-A do USB-B (1.5m)
- 4x Uszy montażowe
- 8x Śruby montażowe (KM3*4)
- 1x Zasilacz 12V/1A
- Instrukcja obsługi
Podłączenie i instalacja
Aby poprawnie zainstalować system, wykonaj następujące kroki:
- Podłącz źródło sygnału HDMI (np. odtwarzacz Blu-ray, PC) do portu HDMI IN w nadajniku.
- Podłącz wyświetlacz HDMI do portu HDMI OUT w odbiorniku.
- Połącz nadajnik z odbiornikiem za pomocą wysokiej jakości kabla CAT6 lub CAT6a.
- Jeśli korzystasz z funkcji KVM, podłącz PC do portu USB w nadajniku za pomocą dołączonego kabla USB, a klawiaturę i mysz do portów USB w odbiorniku.
- Podłącz zasilacz 12V/1A do nadajnika LUB odbiornika (dzięki funkcji POC drugie urządzenie otrzyma zasilanie automatycznie).
Obsługa i funkcje
DIP Switch (EDID): Nadajnik posiada przełącznik DIP do zarządzania sygnałem EDID:
- 11: Kopiowanie EDID z wyświetlacza podłączonego do odbiornika.
- 10: Ustawienie domyślne 4K@60Hz 2.0CH.
- 01: Ustawienie domyślne 1080p 2.0CH.
- 00: Kopiowanie EDID z wyjścia HDMI nadajnika.
Wskaźniki LED:
- Data Signal (Żółty): Świeci – sygnał HDMI z HDCP; Miga – sygnał bez HDCP; Wyłączony – brak sygnału.
- Link Signal (Zielony): Świeci – poprawne połączenie; Miga – słabe połączenie; Wyłączony – brak połączenia.
Dane techniczne
- Przepustowość wideo: 18Gbps
- Rozdzielczość: do 4K@60Hz (RGB/YCBCR 4:4:4)
- Zasięg: 70m (dla 4K@60Hz i 1080P)
- Zasilanie: DC 12V/1A
- Pobór mocy: 4.2W (max)
- Temperatura pracy: 0°C ~ 40°C
Praktyczna pomoc
Typowe problemy
Brak obrazu na wyświetlaczu
Sprawdź, czy kabel CAT6 jest poprawnie wpięty i czy dioda Link Signal (zielona) świeci światłem ciągłym. Upewnij się, że zasilacz jest podłączony.
Funkcja KVM nie działa
Upewnij się, że kabel USB-A do USB-B jest podłączony między komputerem a portem PC w nadajniku.
Obraz miga lub jest niestabilny
Upewnij się, że używasz kabla CAT6 lub CAT6a dobrej jakości. Długość kabla nie powinna przekraczać 70 metrów.
Przed użyciem
- Upewnij się, że używasz kabla sieciowego kategorii CAT6 lub CAT6a.
- Sprawdź, czy zasilacz 12V/1A jest podłączony do jednego z urządzeń.
- Upewnij się, że urządzenia źródłowe i wyświetlające są wyłączone przed podłączeniem kabli HDMI.
- Sprawdź ustawienie przełącznika DIP (EDID) zgodnie z wymaganiami wyświetlacza.
Parametry w praktyce
- POC (Power over Cable)
- Funkcja pozwalająca na zasilanie obu urządzeń (nadajnika i odbiornika) za pomocą tylko jednego zasilacza podłączonego do jednej ze stron.
Ilustracje i schematy

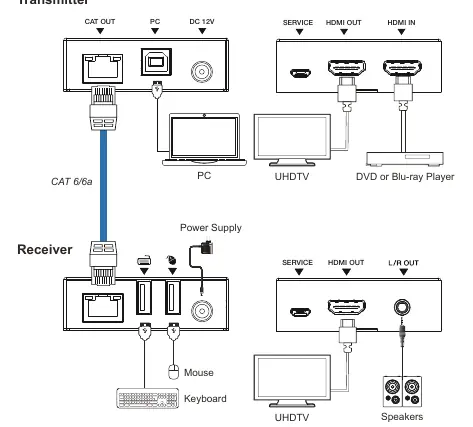

- Nadajnik posiada porty: HDMI IN, HDMI OUT (loop), CAT OUT, USB (PC) oraz zasilanie.
- Odbiornik posiada porty: CAT IN, HDMI OUT, L/R OUT (audio), 2x USB (klawiatura/mysz) oraz zasilanie.
