Instrukcja obsługi extendera HDMI BZBGEAR BG-18HBT-B100
Szybki przewodnik po instalacji i obsłudze extendera HDMI BZBGEAR BG-18HBT-B100. Dowiedz się, jak podłączyć urządzenie, skonfigurować funkcję ARC i korzystać z technologii HDBaseT 2.0.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- BG-18HBT-B100 to extender HDMI 18Gbps wykorzystujący technologię HDBaseT 2.0, umożliwiający transmisję wideo 4K@60Hz, audio, Ethernetu, IR i RS-232 na odległość do 100 metrów. str. 3
Najważniejsze czynności
- Włączanie funkcji ARC str. 5, 6
- Podłączanie zasilania str. 5, 6
Pierwsze uruchomienie
- Podłącz źródło HDMI do transmitera, a wyświetlacz do odbiornika. Połącz oba urządzenia kablem Cat5e/6/7. Podłącz zasilacz do jednego z urządzeń. str. 5, 6, 8
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| HDMI Compliance | HDMI 2.0b | Standard zgodności HDMI | str. 4 |
| Video Bandwidth | 18 Gbps | Przepustowość wideo | str. 4 |
| Zasięg | 100m | Maksymalna odległość transmisji | str. 3, 4 |
Gdzie szukać w PDF
- Specyfikacja techniczna str. 4
- Schemat połączeń str. 8
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Extender BZBGEAR BG-18HBT-B100 umożliwia transmisję sygnału wideo 4K@60Hz (4:4:4) oraz dźwięku na odległość do 100 metrów za pomocą pojedynczego kabla Cat5e/6/7. Urządzenie wspiera technologię HDBaseT 2.0, funkcję ARC (Audio Return Channel) oraz dwukierunkowe zasilanie (PoC), co oznacza, że zasilacz może być podłączony tylko do transmitera lub tylko do odbiornika.
Zawartość zestawu
- 1 x Transmiter HDMI
- 1 x Odbiornik HDMI
- 2 x Szerokopasmowy nadajnik IR (IR TX)
- 2 x Szerokopasmowy odbiornik IR (IR RX)
- 1 x Zasilacz DC 24V/1A
- 4 x Uszy montażowe
- 1 x Instrukcja obsługi
Opis urządzenia

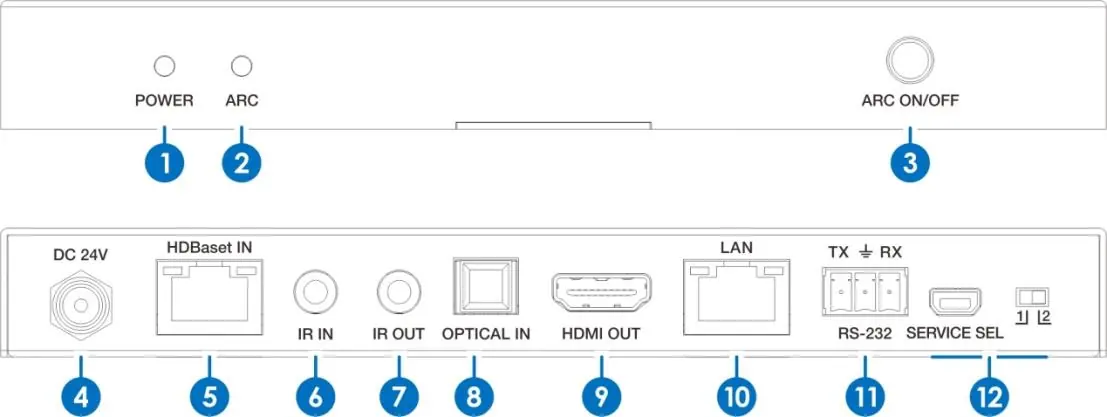

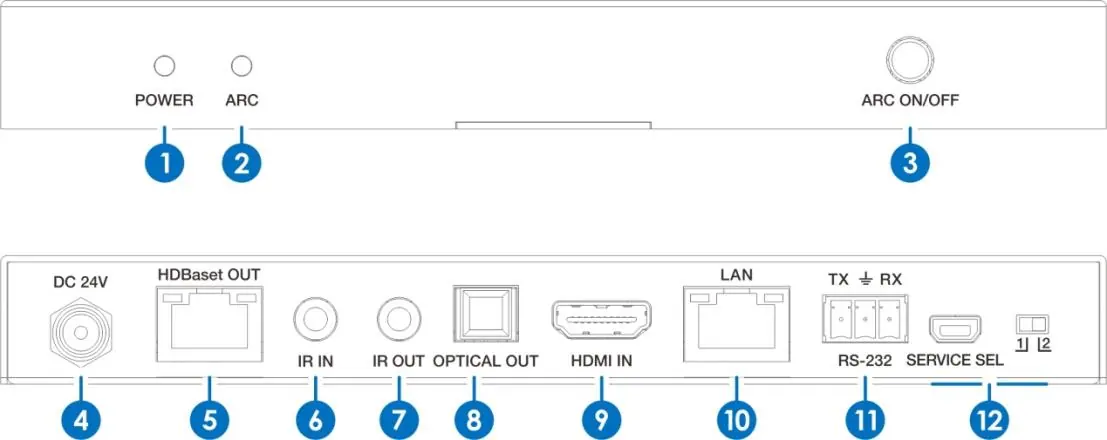

Urządzenie składa się z transmitera (TX) oraz odbiornika (RX). Oba panele posiadają diody LED informujące o zasilaniu (POWER) oraz statusie ARC. Przycisk ARC ON/OFF służy do włączania i wyłączania funkcji zwrotnego kanału audio. Na tylnych panelach znajdują się porty HDBaseT, HDMI, IR, optyczne, LAN oraz RS-232.
Instalacja i połączenia
Podłącz źródło sygnału HDMI do portu HDMI IN w transmiterze. Połącz transmiter z odbiornikiem za pomocą wysokiej jakości kabla Cat5e/6/7. Podłącz wyświetlacz do portu HDMI OUT w odbiorniku. Uwaga: Nie podłączaj portu LAN (RJ45) do portów HDBaseT, ponieważ może to uszkodzić urządzenie.
Obsługa i funkcje
Funkcja ARC pozwala na przesyłanie dźwięku z telewizora z powrotem do transmitera. Aby z niej skorzystać, telewizor musi obsługiwać funkcję ARC. Port LAN umożliwia współdzielenie sieci między transmiterem a odbiornikiem z prędkością do 100Mbps. Porty RS-232 służą do transmisji komend sterujących.
Bezpieczeństwo i konserwacja
Zaleca się stosowanie urządzeń przeciwprzepięciowych, aby chronić delikatne komponenty elektroniczne przed skokami napięcia i wyładowaniami atmosferycznymi. Urządzenie powinno pracować w temperaturze od 0 do 40 stopni Celsjusza.
Informacje o producencie
BZBGEAR
Praktyczna pomoc
Typowe problemy
Brak obrazu lub dźwięku
Sprawdź, czy kabel Cat5e/6/7 jest poprawnie podłączony do portów HDBaseT i czy nie jest uszkodzony. Upewnij się, że zasilacz jest podłączony do jednego z urządzeń.
Uszkodzenie portu LAN
Nigdy nie podłączaj kabla sieciowego (LAN) do portów HDBaseT. Może to trwale uszkodzić urządzenie.
Funkcja ARC nie działa
Upewnij się, że telewizor obsługuje funkcję ARC i że przycisk ARC na urządzeniu jest włączony (dioda LED świeci).
Przed użyciem
- Sprawdź, czy posiadasz kabel Cat5e/6/7 o odpowiedniej długości (do 100m).
- Upewnij się, że zasilacz 24V/1A jest podłączony do gniazdka elektrycznego.
- Sprawdź, czy urządzenia źródłowe i wyświetlające są wyłączone przed podłączeniem kabli.
- Upewnij się, że telewizor obsługuje funkcję ARC, jeśli zamierzasz z niej korzystać.
Parametry w praktyce
- 4K2K@60Hz (4:4:4)
- Maksymalna obsługiwana rozdzielczość wideo z pełnym próbkowaniem koloru.
Ilustracje i schematy

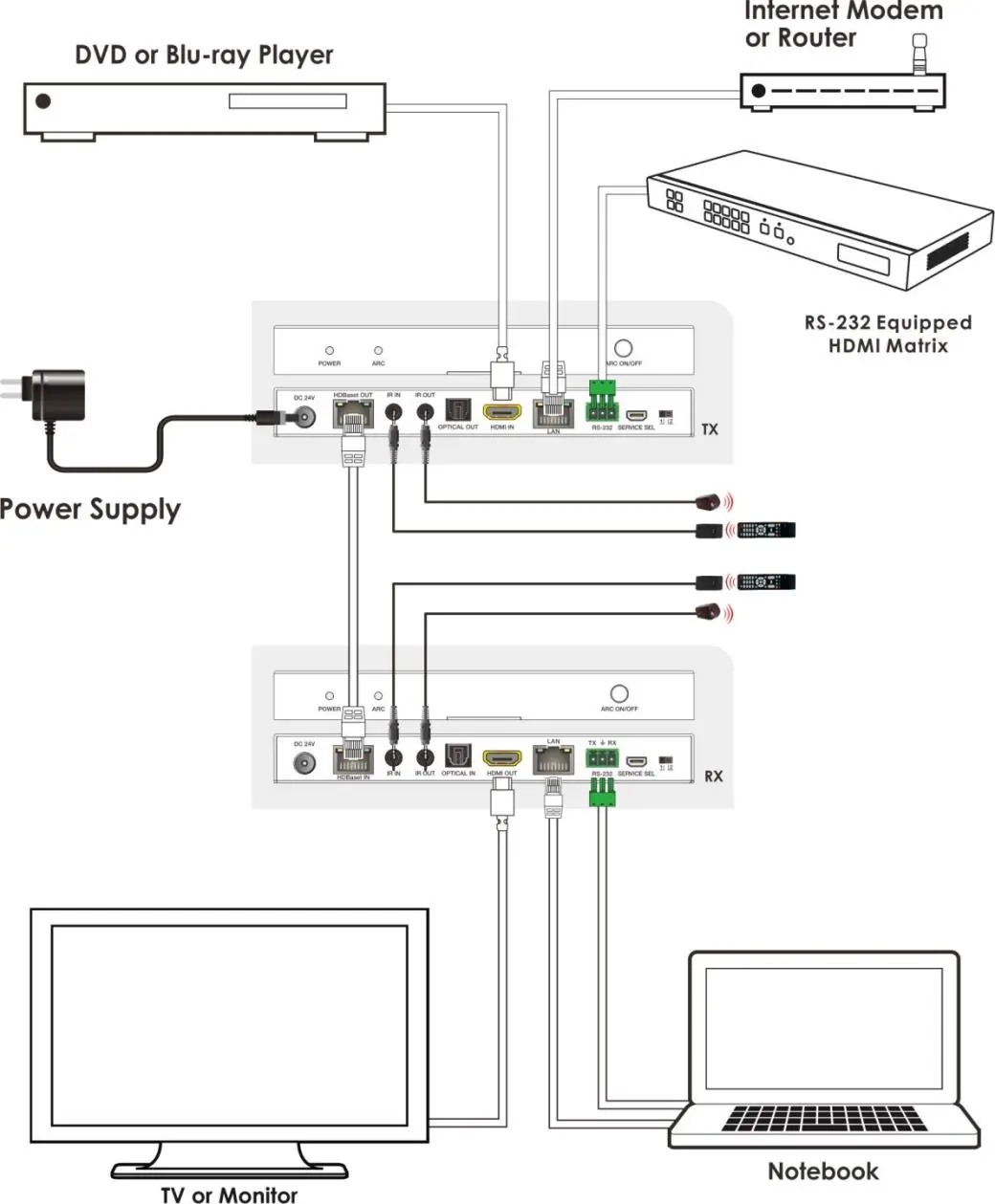

- Schemat pokazuje połączenie transmitera (TX) i odbiornika (RX) za pomocą kabla HDBaseT.
- Wskazuje podłączenie zasilacza do jednego z urządzeń.
- Pokazuje podłączenie urządzeń IR (nadajnik/odbiornik) do odpowiednich portów.
- Ilustruje podłączenie źródła HDMI (np. odtwarzacz) oraz wyświetlacza (TV).
Zgodność modelu
- Wymaga kabla Cat5e/6/7.
- Zgodny z HDMI 2.0b, HDCP 2.2 i 1.4.
- Wspiera audio do 7.1 kanałów (LPCM, Dolby TrueHD, DTS-HD Master Audio).
