Instrukcja instalacji modułu Allen-Bradley 1734-4IOL IO-Link Master
Kompletny przewodnik instalacji i konfiguracji modułu Allen-Bradley 1734-4IOL IO-Link Master. Zawiera instrukcje montażu na szynie DIN, schematy okablowania dla trybów IO-Link oraz cyfrowego I/O, interpretację wskaźników statusu oraz...
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Moduł 1734-4IOL to 4-kanałowy moduł IO-Link Master dla systemu POINT I/O. Instalacja wymaga montażu na szynie DIN, ustawienia klucza podstawy na pozycję 2 oraz podłączenia przewodów zgodnie z wybranym trybem pracy (IO-Link, cyfrowe wejście lub wyjście). str. 1, 6, 9
Najważniejsze czynności
- Montaż podstawy na szynie DIN str. 6
- Ustawienie klucza podstawy str. 6
- Okablowanie modułu str. 9
Pierwsze uruchomienie
- Weryfikacja firmware adaptera str. 4
Problemy i rozwiązania
Wskaźnik Module Status świeci na czerwono
An unrecoverable fault occurred - may require device replacement.
str. 11Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie zasilania | 24V DC | Nominalne napięcie zasilania | str. 12 |
| Liczba kanałów | 4 | Liczba kanałów I/O | str. 12 |
Gdzie szukać w PDF
- Instalacja podstawy i modułu str. 6
- Schematy okablowania str. 9
- Wskaźniki statusu str. 11
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Niniejsza instrukcja dotyczy modułu Allen-Bradley 1734-4IOL oraz 1734-4IOLK (wersja z powłoką ochronną). Urządzenie jest przeznaczone do pracy w środowisku przemysłowym o stopniu zanieczyszczenia 2 (Pollution Degree 2) i kategorii przepięciowej II. Moduł wymaga montażu w odpowiedniej obudowie (minimum IP54) i jest przeznaczony do użytku wewnątrz pomieszczeń.
Instalacja

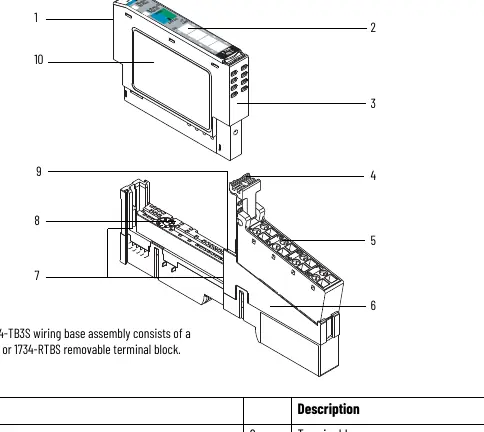

Moduł POINT I/O składa się z podstawy montażowej (wiring base) oraz samego modułu. Instalacja przebiega w następujących krokach:

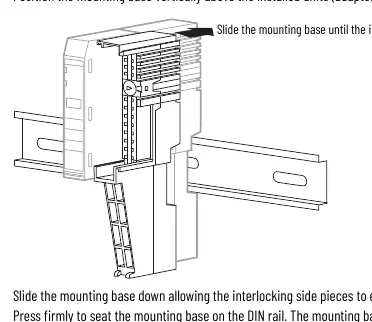

- Montaż podstawy: Umieść podstawę pionowo nad istniejącymi jednostkami, przesuń w dół, aż elementy blokujące połączą się z sąsiednim modułem, a następnie dociśnij do szyny DIN. Upewnij się, że pomarańczowa śruba blokująca jest w pozycji poziomej.

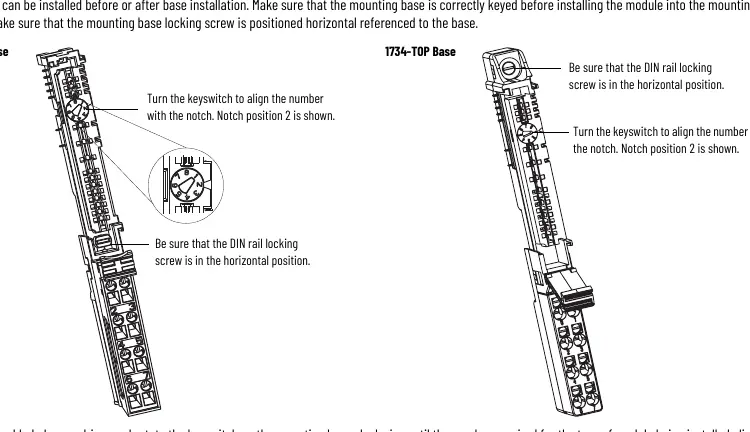

- Montaż modułu: Ustaw przełącznik kluczykowy (keyswitch) na podstawie zgodnie z typem modułu (pozycja 2). Upewnij się, że śruba blokująca szynę DIN jest w pozycji poziomej. Wsuń moduł prosto w podstawę, aż się zablokuje.

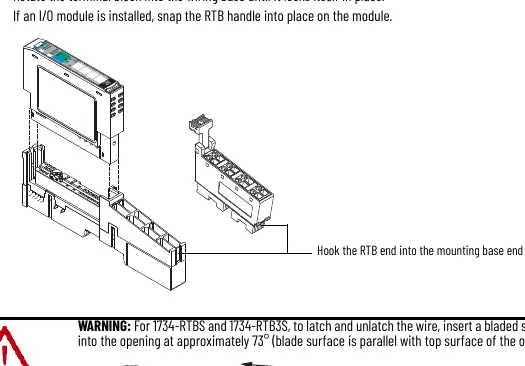

- Instalacja bloku zacisków (RTB): Włóż koniec bloku zacisków bez uchwytu w podstawę, obróć, aż się zablokuje, a następnie zatrzaśnij uchwyt na module.
Okablowanie
Moduł obsługuje cztery kanały, które można indywidualnie skonfigurować jako IO-Link master lub standardowe cyfrowe I/O. Zasilanie 24V DC jest dostarczane przez wewnętrzną szynę zasilającą. Należy przestrzegać schematów połączeń dla:
- Trybu IO-Link: Połączenia 3-przewodowe dla urządzeń IO-Link.
- Trybu cyfrowego wejścia: Połączenia 2- lub 3-przewodowe.
- Trybu cyfrowego wyjścia: Połączenia 2-przewodowe.
Wskaźniki statusu
Moduł posiada wskaźniki LED informujące o stanie pracy:
- Module status: Zielony (normalna praca), migający zielony (wymaga konfiguracji), migający czerwony (błąd odzyskiwalny), czerwony (błąd krytyczny).
- Network status: Zielony (online z połączeniami), migający zielony (online bez połączeń), czerwony (błąd komunikacji).
- Status kanałów: Żółty (cyfrowe I/O włączone), zielony (IO-Link działa).
Dane techniczne
Moduł wymaga zasilania 24V DC (zakres 19.2...28.8V DC). Pobór prądu z szyny backplane wynosi 100 mA przy 5V DC. Maksymalne rozproszenie mocy wynosi 1.5 W przy 28.8V DC. Temperatura pracy urządzenia mieści się w zakresie od -20 do +55 °C.
Informacje o producencie
Allen-Bradley
Praktyczna pomoc
Typowe problemy
Wskaźnik Module Status świeci na czerwono
Wystąpił błąd krytyczny, urządzenie może wymagać wymiany.
Wskaźnik Module Status miga na czerwono
Wystąpił błąd odzyskiwalny, sprawdź konfigurację lub połączenia.
Brak komunikacji IO-Link
Sprawdź, czy kanał jest poprawnie skonfigurowany w oprogramowaniu i czy urządzenie IO-Link jest wykrywane.
Przed użyciem
- Upewnij się, że używasz adaptera 1734-AENT lub 1734-AENTR z odpowiednią wersją firmware (5.012+ dla serii B, 6.011+ dla serii C).
- Sprawdź, czy posiadasz oprogramowanie Studio 5000 Logix Designer w wersji 20 lub nowszej.
- Upewnij się, że środowisko pracy spełnia wymogi Pollution Degree 2.
- Sprawdź, czy podstawa montażowa jest poprawnie zablokowana na szynie DIN.
- Upewnij się, że przełącznik kluczykowy na podstawie jest ustawiony w pozycji 2.
Parametry w praktyce
- Napięcie zasilania (Field power)
- Nominalne 24V DC (zakres 19.2V - 28.8V DC).
- Pobór prądu (Backplane)
- 100 mA przy 5V DC.
- Maksymalne obciążenie wyjścia
- 0.15 A na kanał, 0.6 A na moduł.
Ilustracje i schematy
- Schematy okablowania pokazują podłączenie dla trybu IO-Link, cyfrowego wejścia oraz cyfrowego wyjścia.
- Wskazano piny dla wspólnego (C) i zasilania (V) dla każdego kanału.
Zgodność modelu
- Kompatybilny z podstawami 1734-TB, 1734-TBS, 1734-TB3, 1734-TB3S, 1734-TOP, 1734-TOPS, 1734-TOP3, 1734-TOP3S.
