Instrukcja obsługi modułów wejściowych Allen-Bradley POINT I/O 1734-IB2, 1734-IB4...
Kompletny przewodnik instalacji i konfiguracji modułów wejściowych Allen-Bradley POINT I/O. Dowiedz się, jak zamontować bazę, podłączyć przewody, interpretować wskaźniki LED i skonfigurować moduły 1734-IB2, 1734-IB4 oraz 1734-IB8.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Moduły wejściowe POINT I/O (1734-IBx) instaluje się na szynie DIN przy użyciu bazy montażowej 1734-TB/TBS. Okablowanie podłącza się do wymiennego bloku zacisków (RTB). Przed instalacją należy ustawić przełącznik kluczykowy na bazie. str. 5, 6, 7
Najważniejsze czynności
- Montaż bazy na szynie DIN str. 6
- Ustawienie klucza mechanicznego (keyswitch) str. 6
- Podłączenie przewodów do RTB str. 9, 10
Pierwsze uruchomienie
- Upewnij się, że zasilanie jest wyłączone przed instalacją. str. 6
- Skonfiguruj moduł w oprogramowaniu (RSLogix 5000 / Studio 5000). str. 4
Problemy i rozwiązania
Wskaźnik Module Status miga na zielono
Urządzenie wymaga konfiguracji (missing, incomplete, or incorrect configuration).
str. 13
Wskaźnik Network Status świeci na czerwono
Błąd krytyczny komunikacji; urządzenie nie może komunikować się w sieci.
str. 13Konserwacja i reset
- W przypadku awarii nie naprawiaj modułu samodzielnie; zwróć go do producenta. str. 4
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie wejściowe (on-state) | 10V - 28.8V DC | Zakres napięcia pracy wejść. | str. 13 |
| Prąd wejściowy (on-state) | 4 mA (nom) | Nominalny prąd wejściowy przy 24V DC. | str. 13 |
Gdzie szukać w PDF
- Montaż bazy i modułu str. 5, 6
- Schematy okablowania str. 9, 10, 11
- Specyfikacje techniczne str. 13, 14
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Niniejsza instrukcja dotyczy instalacji i obsługi modułów wejściowych POINT I/O (1734-IB2, 1734-IB4, 1734-IB4K, 1734-IB8, 1734-IB8K). Urządzenia te są przeznaczone do pracy w środowiskach przemysłowych (Pollution Degree 2, overvoltage Category II). W przypadku instalacji w strefach niebezpiecznych (Class I, Division 2 lub Zone 2), należy bezwzględnie przestrzegać wymogów dotyczących obudowy (min. IP54) oraz procedur odłączania zasilania przed demontażem.

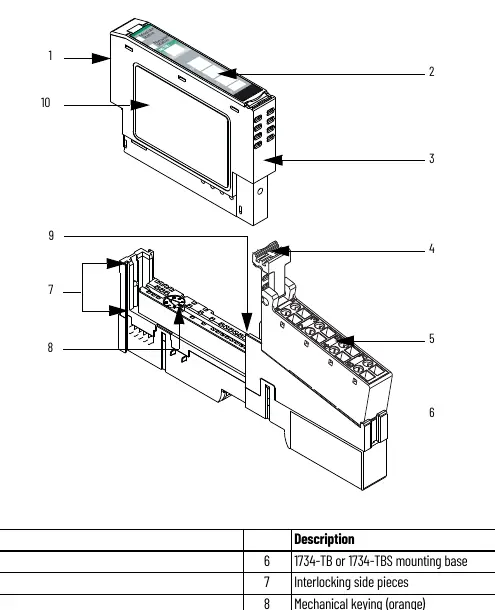

Montaż i instalacja
Instalacja modułu składa się z trzech głównych etapów:
- Montaż bazy: Umieść bazę montażową na szynie DIN. Przesuń ją w dół, aż elementy blokujące zatrzasną się na sąsiednim module lub adapterze.

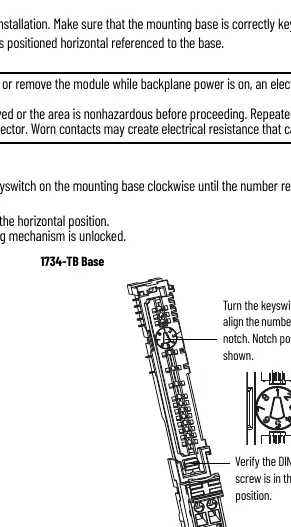

- Montaż modułu: Przed włożeniem modułu, użyj śrubokręta, aby ustawić przełącznik kluczykowy (keyswitch) na numer odpowiadający typowi modułu. Upewnij się, że śruba blokująca szynę DIN jest w pozycji poziomej. Wsuń moduł prosto w bazę, aż się zablokuje.

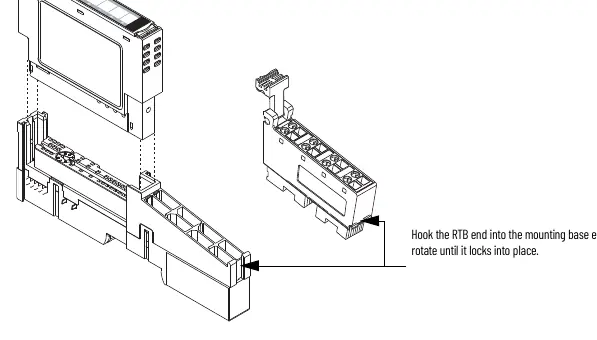

- Montaż bloku zacisków (RTB): Włóż koniec bloku zacisków (przeciwny do uchwytu) w bazę, a następnie obróć go, aż się zablokuje. Zatrzaśnij uchwyt RTB na module.
Okablowanie
Moduły obsługują wejścia typu sink. Okablowanie wykonuje się do wymiennego bloku zacisków (RTB). W przypadku czujników 3-przewodowych, należy podłączyć wspólny przewód (common). Zasilanie 12/24V DC jest dostarczane przez wewnętrzną szynę zasilającą. Podczas podłączania wielu przewodów do jednego punktu, upewnij się, że mają one ten sam przekrój i typ.
Wskaźniki statusu
Moduły posiadają wskaźniki LED informujące o stanie pracy:
- Module status: Zielony (normalna praca), migający zielony (wymaga konfiguracji), czerwony (błąd krytyczny).
- Network status: Zielony (online, połączenie nawiązane), migający zielony (online, brak połączeń), czerwony (błąd komunikacji).
- I/O status: Żółty (wejście włączone), wyłączony (wejście wyłączone).
Demontaż
Aby zdemontować bazę, należy najpierw usunąć moduł i sąsiednie elementy. Użyj śrubokręta, aby obrócić pomarańczową śrubę blokującą do pozycji pionowej, co zwolni mechanizm blokujący, a następnie podnieś bazę.
Informacje o producencie
Allen-Bradley
Praktyczna pomoc
Typowe problemy
Moduł nie jest wykrywany lub zgłasza błąd konfiguracji
Sprawdź wskaźnik 'Module status'. Jeśli miga na zielono, urządzenie wymaga poprawnej konfiguracji w oprogramowaniu.
Błąd komunikacji sieciowej
Sprawdź wskaźnik 'Network status'. Czerwony kolor oznacza błąd komunikacji, migający czerwony oznacza przekroczenie czasu połączenia (timeout).
Trudności z włożeniem modułu do bazy
Upewnij się, że przełącznik kluczykowy (keyswitch) na bazie jest ustawiony na numer odpowiadający typowi modułu oraz że śruba blokująca szynę DIN jest w pozycji poziomej.
Przed użyciem
- Wyłącz zasilanie przed montażem lub demontażem modułu.
- Upewnij się, że szyna DIN jest uziemiona (stalowa, cynkowana).
- Ustaw przełącznik kluczykowy na bazie zgodnie z typem modułu.
- Sprawdź, czy obudowa spełnia wymogi IP54, jeśli instalacja jest w strefie zagrożonej wybuchem.
- Upewnij się, że używasz certyfikowanych płyt montażowych (backplanes) Rockwell Automation.
Parametry w praktyce
- Napięcie wejściowe (on-state)
- Zakres 10V - 28.8V DC. Nominalnie 24V DC.
- Prąd wejściowy (on-state)
- Nominalnie 4 mA przy 24V DC.
- Czas filtra wejściowego
- 0.5 ms sprzętowo plus 0-63 ms (konfigurowalne przez użytkownika).
Ilustracje i schematy

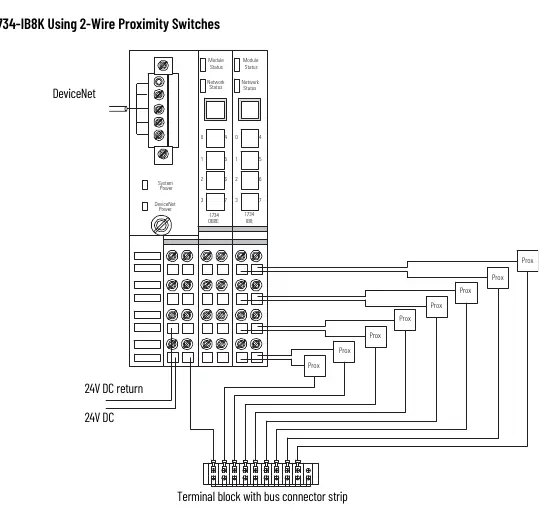

- Schematy okablowania pokazują podłączenie czujników 2-przewodowych i 3-przewodowych.
- Zasilanie 12/24V DC jest dostarczane przez wewnętrzną szynę zasilającą.
- Wspólne punkty (Common) i zasilanie (Supply) są oznaczone na blokach zacisków.
Zgodność modelu
- Kompatybilne z adapterami DeviceNet, PROFIBUS, ControlNet i EtherNet/IP.
- Wymaga oprogramowania RSLogix 5000 (wersja 11+) lub Studio 5000 Logix Designer (wersja 20+).
Autor opracowania
Piotr Nowak
Analityk dokumentacji PDF
Opracowuje instrukcje obsługi pod kątem przejrzystości, bezpieczeństwa i szybkiego odnalezienia informacji potrzebnych przed użyciem produktu.
