Instrukcja obsługi modułu wyjściowego Allen-Bradley POINT I/O 1734-OB2
Kompletny przewodnik instalacji i obsługi modułów wyjściowych Allen-Bradley POINT I/O serii 1734-OB2, 1734-OB4, 1734-OB8. Dowiedz się, jak poprawnie zamontować moduł, wykonać okablowanie, interpretować wskaźniki LED oraz poznać...
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Moduły wyjściowe POINT I/O serii 1734-OBx instaluje się na szynie DIN, montując najpierw podstawę, a następnie moduł i blok zacisków. Okablowanie musi być wykonane zgodnie ze schematem dla danego modelu, przy wyłączonym zasilaniu. str. 5, 6, 8, 9
Najważniejsze czynności
- Montaż podstawy na szynie DIN str. 5
- Instalacja modułu str. 6
- Podłączenie okablowania str. 8, 9
Pierwsze uruchomienie
- Upewnij się, że zasilanie jest odłączone przed instalacją. str. 6
- Zamontuj podstawę i moduł. str. 5, 6
Problemy i rozwiązania
Wskaźnik Module Status miga na czerwono
Wystąpił błąd możliwy do naprawienia (Recoverable fault).
str. 11
Wskaźnik Module Status świeci na czerwono
Błąd krytyczny, może wymagać wymiany urządzenia.
str. 11Konserwacja i reset
- Czyszczenie str. 5
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie zasilania | 24V DC (10...28.8V DC) | Zakres napięcia pracy | str. 12 |
| Prąd wyjściowy | 1.0 A na wyjście | Maksymalne obciążenie na kanał | str. 12 |
Gdzie szukać w PDF
- Instalacja str. 5, 6
- Okablowanie str. 8, 9, 10
- Wskaźniki stanu str. 11
- Specyfikacja str. 12, 13
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy instalacji i obsługi modułów wyjściowych Allen-Bradley POINT I/O (modele 1734-OB2, 1734-OB4, 1734-OB4K, 1734-OB8, 1734-OB8K). Urządzenia te są przeznaczone do pracy w środowiskach przemysłowych (Pollution Degree 2, Overvoltage Category II). Przed przystąpieniem do jakichkolwiek prac należy upewnić się, że zasilanie jest odłączone, aby uniknąć ryzyka wyładowań elektrycznych lub wybuchu w strefach niebezpiecznych.
Opis urządzenia
Moduł POINT I/O składa się z podstawy montażowej (1734-MB) oraz wyjmowanego bloku zacisków (RTB). Urządzenie posiada wskaźniki stanu modułu, sieci oraz wyjść. Modele z końcówką "K" posiadają powłokę ochronną (conformal coated).
Instalacja
Montaż podstawy:
- Umieść podstawę pionowo nad zainstalowanymi jednostkami.
- Przesuń podstawę w dół, aby elementy blokujące połączyły się z sąsiednim modułem.
- Dociśnij, aż podstawa zatrzaśnie się na szynie DIN.
Montaż modułu:
- Ustaw przełącznik kluczykowy na podstawie zgodnie z typem modułu.
- Upewnij się, że śruba blokująca szynę DIN jest w pozycji poziomej.
- Wsuń moduł prosto w podstawę montażową, aż się zablokuje.

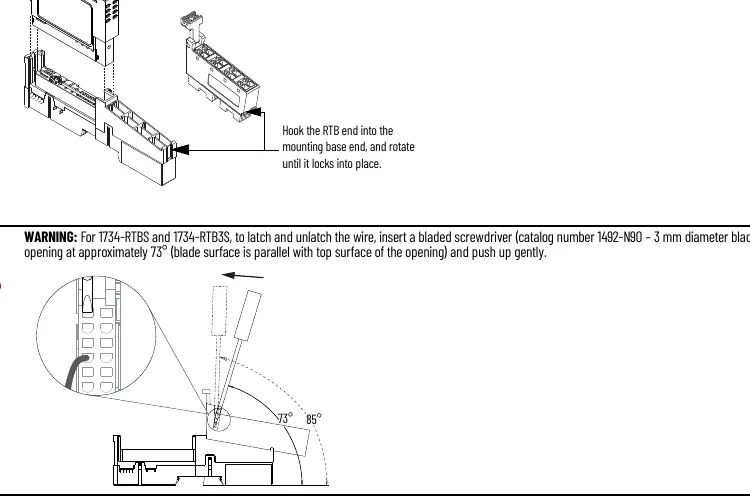

Blok zacisków (RTB):
- Włóż koniec bloku przeciwny do uchwytu w podstawę.
- Obróć blok, aż zatrzaśnie się na miejscu.
- Zatrzasnąć uchwyt RTB na module.
Okablowanie
Okablowanie zależy od konkretnego modelu modułu. Należy przestrzegać schematów połączeń dla 1734-OB2, 1734-OB4 oraz 1734-OB8. Uwaga: Nie podłączaj więcej niż dwóch przewodów do pojedynczego zacisku. Zasilanie 24V DC jest dostarczane przez wewnętrzną magistralę zasilającą.

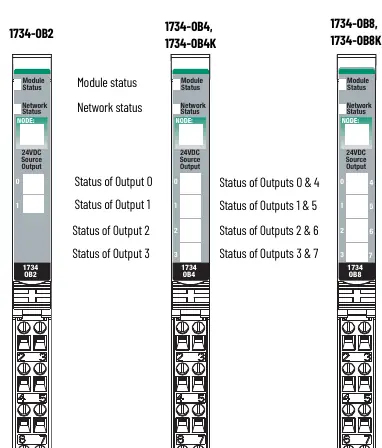

Wskaźniki stanu
- Module Status: Zielony (normalna praca), Czerwony (błąd krytyczny), Migający zielony (wymaga konfiguracji).
- Network Status: Zielony (online, połączenie nawiązane), Czerwony (błąd komunikacji).
- I/O Status: Żółty (wyjście aktywne), Wyłączony (wyjście nieaktywne).
Bezpieczeństwo
Urządzenie jest wrażliwe na wyładowania elektrostatyczne (ESD). Podczas obsługi należy używać opaski uziemiającej i dotykać uziemionych przedmiotów. W strefach niebezpiecznych (Class I, Division 2) nie wolno odłączać złączy pod napięciem.
Informacje o producencie
Allen-Bradley
Praktyczna pomoc
Typowe problemy
Ryzyko łuku elektrycznego przy podłączaniu/odłączaniu
Zawsze odłącz zasilanie przed podłączeniem lub odłączeniem modułu lub bloku zacisków w strefach niebezpiecznych.
Moduł nie daje się wsunąć w podstawę
Sprawdź, czy śruba blokująca szynę DIN jest w pozycji poziomej (odblokowana).
Niewłaściwe uziemienie
Używaj stalowej szyny DIN cynkowanej pasywowanej chromianem. Unikaj aluminium lub plastiku.
Przed użyciem
- Upewnij się, że zasilanie jest wyłączone.
- Sprawdź, czy podstawa montażowa jest poprawnie zamocowana na szynie DIN.
- Upewnij się, że przełącznik kluczykowy na podstawie jest ustawiony prawidłowo.
- Przygotuj śrubokręt płaski do montażu/demontażu.
- Sprawdź, czy środowisko pracy spełnia wymogi (Pollution Degree 2).
Parametry w praktyce
- Napięcie pracy (On-state)
- 10V DC (min) do 28.8V DC (max).
- Prąd wyjściowy
- 1.0 A na wyjście, max 2.0 A lub 3.0 A na moduł (zależnie od modelu).
- Temperatura pracy
- -20°C do +55°C.
Ilustracje i schematy
- Rysunki pokazują sposób montażu modułu na podstawie oraz blokowanie RTB.

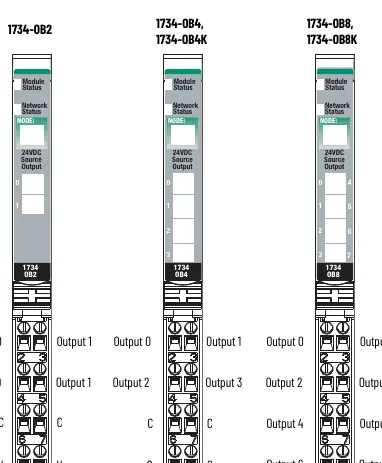

- Schematy okablowania (Fig 3-5) wskazują przypisanie zacisków do kanałów wyjściowych.
- Wskaźniki LED (Fig 7) informują o stanie modułu, sieci i poszczególnych wyjść.
Zgodność modelu
- Kompatybilny z adapterami DeviceNet, PROFIBUS, ControlNet i EtherNet/IP (zależnie od wersji oprogramowania).
- Wymaga odpowiedniej podstawy montażowej 1734-MB.
