Instrukcja instalacji modułów wejść analogowych Allen-Bradley POINT I/O 1734-IE2C i...
Instrukcja instalacji i konfiguracji modułów wejść analogowych POINT I/O 1734-IE2C oraz 1734-IE2V. Zawiera schematy okablowania, opis wskaźników statusu oraz dane techniczne.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instrukcja zawiera procedury instalacji, okablowania oraz konfiguracji modułów wejść analogowych POINT I/O serii 1734-IE2C i 1734-IE2V. str. 1, 6, 7, 8
Najważniejsze czynności
- Montaż bazy na szynie DIN str. 6
- Instalacja modułu w bazie str. 7
Problemy i rozwiązania
Brak zasilania
Wskaźnik statusu modułu wyłączony.
str. 10
Krytyczny błąd komunikacji
Wskaźnik statusu sieci świeci na czerwono.
str. 10Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie zasilania | 24V DC (10...28.8V DC) | Zasilanie zewnętrzne | str. 12 |
| Temperatura pracy | -20...55 °C | Zakres temperatury otoczenia | str. 12 |
Gdzie szukać w PDF
- Instalacja bazy str. 6
- Okablowanie str. 9
- Wskaźniki statusu str. 10
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy instalacji i obsługi modułów wejść analogowych POINT I/O serii 1734-IE2C (prądowe) oraz 1734-IE2V (napięciowe). Dokument zawiera wytyczne dotyczące montażu na szynie DIN, okablowania, interpretacji wskaźników LED oraz specyfikacji technicznych. Urządzenia te są przeznaczone do pracy w środowiskach przemysłowych (Pollution Degree 2, Overvoltage Category II).

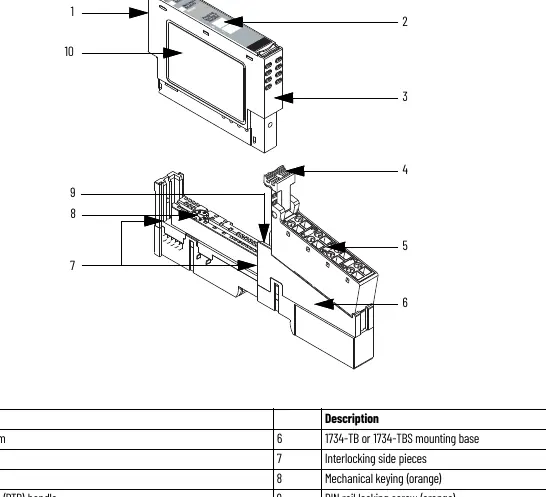

Instalacja modułu
Instalacja składa się z trzech głównych etapów: montażu bazy, instalacji modułu oraz podłączenia bloku zacisków (RTB).

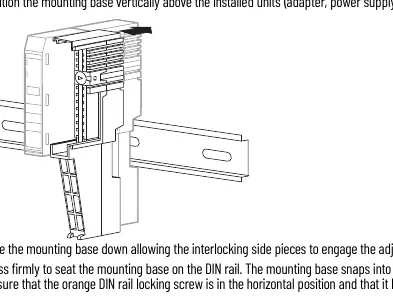

- Montaż bazy: Umieść bazę montażową pionowo na szynie DIN. Przesuń ją w dół, aby zazębić elementy boczne z sąsiednim modułem. Dociśnij, aż baza zatrzaśnie się na szynie. Upewnij się, że pomarańczowa śruba blokująca szynę DIN jest w pozycji poziomej.
- Instalacja modułu: Ustaw przełącznik kluczykowy na bazie montażowej zgodnie z typem modułu. Upewnij się, że śruba blokująca szynę DIN jest w pozycji poziomej. Wsuń moduł prosto w dół do bazy montażowej, aż się zablokuje.

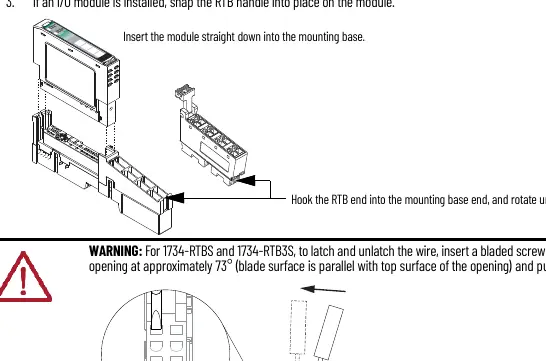

- Instalacja bloku zacisków (RTB): Włóż koniec bloku zacisków (przeciwny do uchwytu) do bazy. Obróć blok, aż zatrzaśnie się na miejscu. Jeśli moduł jest zainstalowany, zatrzaśnij uchwyt RTB na module.
Okablowanie
Podłączenie przewodów należy wykonać zgodnie ze schematami dla danego typu modułu (prądowy lub napięciowy). Należy pamiętać o uziemieniu szyny DIN, która zapewnia uziemienie podwozia. Używaj wyłącznie przewodów miedzianych ekranowanych o odpowiednim przekroju (0.25...2.5 mm²).
Wskaźniki statusu
Moduły posiadają wskaźniki LED informujące o stanie pracy:
- Module status: Zielony (normalna praca), migający zielony (wymaga konfiguracji), migający czerwony (błąd możliwy do naprawienia), czerwony (błąd krytyczny).
- Network status: Zielony (online z połączeniami), migający zielony (online bez połączeń), czerwony (krytyczny błąd połączenia).
- Channel status: Zielony (normalna praca), czerwony (błąd kanału).
Bezpieczeństwo
Urządzenie jest wrażliwe na wyładowania elektrostatyczne (ESD). Podczas obsługi należy dotknąć uziemionego obiektu, używać opaski uziemiającej i unikać dotykania styków. W środowiskach niebezpiecznych (Class I, Division 2) nie należy odłączać zasilania ani przewodów, chyba że obszar jest uznany za bezpieczny.
Informacje o producencie
Allen-Bradley
Praktyczna pomoc
Typowe problemy
Moduł nie działa (wskaźnik statusu wyłączony)
Brak zasilania. Sprawdź połączenia zasilania 24V DC.
Wskaźnik statusu sieci świeci na czerwono
Wystąpił krytyczny błąd komunikacji. Sprawdź połączenia sieciowe i konfigurację.
Błąd kanału (wskaźnik statusu kanału świeci na czerwono)
Wystąpił poważny błąd kanału. Sprawdź podłączone urządzenie wejściowe.
Przed użyciem
- Upewnij się, że zasilanie jest odłączone przed instalacją lub demontażem.
- Sprawdź, czy używasz odpowiedniej bazy montażowej (1734-TB, 1734-TBS, 1734-TOP lub 1734-TOPS).
- Upewnij się, że szyna DIN jest poprawnie uziemiona.
- Ustaw przełącznik kluczykowy na bazie montażowej zgodnie z typem modułu.
- Sprawdź, czy śruba blokująca szynę DIN jest w pozycji poziomej.
Parametry w praktyce
- Impedancja wejściowa
- 60 Ohm dla modułów prądowych, 100 kOhm dla modułów napięciowych.
- Napięcie zasilania
- Nominalne 24V DC (zakres 10...28.8V DC).
Ilustracje i schematy
- Schematy okablowania pokazują podłączenie urządzeń wejściowych prądowych (4-wire/2-wire) oraz napięciowych do odpowiednich kanałów (Input 0, Input 1).
- Wskazano punkty podłączenia zasilania (V), wspólnego (C) oraz uziemienia (CHAS GND).
Zgodność modelu
- Moduły serii C są kompatybilne z adapterami DeviceNet, PROFIBUS, ControlNet i EtherNet/IP.
- Wymagane użycie certyfikowanych płyt montażowych (backplanes) Rockwell Automation.
