Instrukcja obsługi modułu wyjściowego Allen-Bradley 1734-OB2EP

Przewodnik instalacji i konfiguracji modułu wyjściowego Allen-Bradley 1734-OB2EP. Zawiera instrukcje montażu na szynie DIN, schematy połączeń, interpretację wskaźników LED oraz dane techniczne.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • Moduł 1734-OB2EP to moduł wyjściowy POINT I/O. Instalacja polega na montażu podstawy na szynie DIN, ustawieniu przełącznika kluczykowego, wpięciu modułu i podłączeniu przewodów do bloku zacisków (RTB). str. 4, 5, 6

Najważniejsze czynności

  • Montaż na szynie DIN str. 4
  • Instalacja modułu str. 4, 5

Pierwsze uruchomienie

  • Ustawienie klucza mechanicznego str. 4, 5

Problemy i rozwiązania

Wskaźnik I/O Status świeci na czerwono

Wykryto zwarcie (tylko w stanie włączonym).

str. 7

Konserwacja i reset

  • Demontaż modułu str. 6

Dane techniczne

Parametr Wartość Znaczenie Strony
Napięcie pracy 24V DC Zakres 10-28.8V DC str. 8
Prąd wyjściowy 2A Na wyjście str. 8

Gdzie szukać w PDF

  • Montaż podstawy str. 4
  • Schemat połączeń str. 6
  • Diagnostyka LED str. 7
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Budowa modułu POINT I/O Strona 3 Montaż podstawy na szynie DIN Strona 4 Schemat połączeń elektrycznych Strona 6 Wskaźniki statusu modułu Strona 7

Najważniejsze informacje z instrukcji

Moduł wyjściowy 1734-OB2EP jest przeznaczony do pracy w środowisku przemysłowym o stopniu zanieczyszczenia 2 (Pollution Degree 2) i kategorii przepięciowej II. Urządzenie wymaga montażu w odpowiedniej obudowie. Ze względu na wrażliwość na wyładowania elektrostatyczne (ESD), podczas obsługi należy stosować opaski uziemiające i unikać dotykania styków.

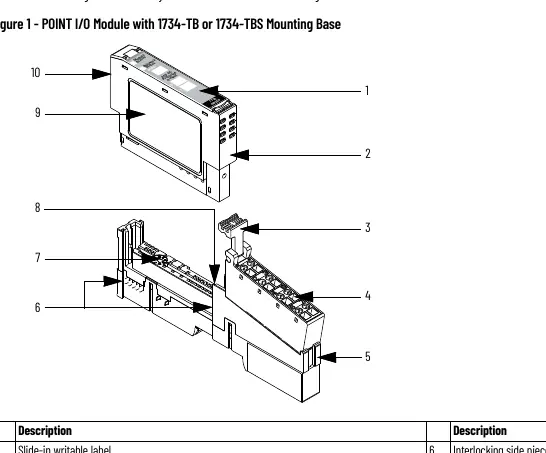

Budowa modułu POINT I/O
Budowa modułu POINT I/O

Montaż i instalacja

Moduł montuje się na szynie DIN (Allen-Bradley 199-DR1 lub EN50022). Proces instalacji obejmuje:

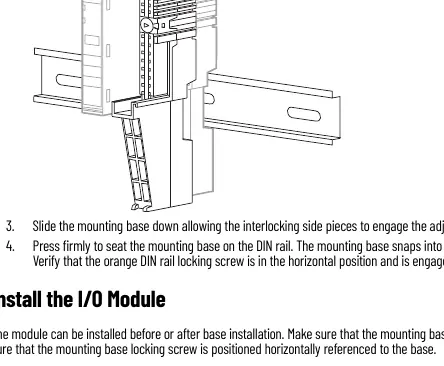

Montaż podstawy na szynie DIN
Montaż podstawy na szynie DIN
  • Umieszczenie podstawy montażowej pionowo nad zainstalowanymi jednostkami.
  • Zatrzasknięcie podstawy na szynie DIN.
  • Ustawienie przełącznika kluczykowego (keyswitch) na odpowiedni numer dla danego typu modułu.
  • Włożenie modułu do podstawy montażowej.

Podłączenie elektryczne

Moduł wykorzystuje wymienny blok zacisków (RTB). Aby podłączyć przewody:

Schemat połączeń elektrycznych
Schemat połączeń elektrycznych
  • Użyj śrubokręta płaskiego do otwarcia zacisków (zgodnie z instrukcją dla konkretnego typu RTB, np. 1734-RTBS lub 1734-TOPS).
  • Schemat połączeń znajduje się na obudowie modułu.
  • Zasilanie (12/24V DC) jest dostarczane z wewnętrznej magistrali zasilającej.

Diagnostyka i wskaźniki LED

Stan pracy modułu można odczytać za pomocą wskaźników LED:

Wskaźniki statusu modułu
Wskaźniki statusu modułu
  • Module Status: Zielony (normalna praca), czerwony (błąd nieodwracalny), migający czerwony (błąd odwracalny).
  • Network Status: Informuje o stanie połączenia sieciowego.
  • I/O Status: Żółty (wyjście aktywne), czerwony (zwarcie), migający czerwony (przerwa w obwodzie).

Dane techniczne

  • Liczba wyjść: 2 (nieizolowane, typu sourcing).
  • Napięcie pracy: 24V DC (zakres 10-28.8V DC).
  • Prąd wyjściowy: 2A na wyjście, 4A na moduł.
  • Wymiary: 56.0 x 12.0 x 75.5 mm.

Informacje o producencie

Allen-Bradley

Profil marki
Strona producenta https://www.rockwellautomation.com Wsparcie https://www.rockwellautomation.com/en-us/support.html Manuale producenta https://www.rockwellautomation.com/en-us/support/technical-documentation.html

Praktyczna pomoc

Typowe problemy

Wskaźnik Module Status miga na czerwono

Wystąpił błąd odwracalny (recoverable fault).

Wskaźnik Module Status świeci na czerwono

Wystąpił błąd nieodwracalny, może być wymagana wymiana urządzenia.

Wskaźnik I/O Status miga na czerwono

Wykryto przerwę w obwodzie (tylko w stanie wyłączonym).

Wskaźnik I/O Status świeci na czerwono

Wykryto zwarcie (tylko w stanie włączonym).

Przed użyciem

  • Sprawdź, czy szyna DIN jest typu 199-DR1 lub EN50022.
  • Upewnij się, że posiadasz odpowiednią obudowę (Pollution Degree 2).
  • Zastosuj środki ochrony przed wyładowaniami elektrostatycznymi (ESD).
  • Ustaw przełącznik kluczykowy (keyswitch) na odpowiednią pozycję.
  • Zweryfikuj, czy śruba blokująca szynę DIN jest w pozycji poziomej.

Parametry w praktyce

Napięcie pracy
Nominalnie 24V DC, zakres 10-28.8V DC.
Prąd wyjściowy
Maksymalnie 2A na wyjście, 4A na cały moduł.
Stopień zanieczyszczenia
Pollution Degree 2 - środowisko przemysłowe.

Ilustracje i schematy

  • Schemat połączeń (strona 6) pokazuje przypisanie zacisków dla wyjść 0 i 1 oraz wspólnych punktów C i V.
  • Rysunki montażowe (strona 3 i 4) pokazują części modułu, w tym mechanizm blokujący i przełącznik kluczykowy.

Zgodność modelu

  • Kompatybilny z adapterami DeviceNet, PROFIBUS, ControlNet i EtherNet/IP.
  • Wymaga oprogramowania RSLogix 5000 v11+ lub Studio 5000 Logix Designer v20+.
