Instrukcja obsługi lampy LED amaran Halo 200x/300x/600x
Przewodnik użytkownika dla lamp LED amaran Halo 200x, 300x i 600x. Dowiedz się, jak obsługiwać urządzenie, konfigurować ustawienia światła, używać trybów FX, DMX oraz aplikacji mobilnej.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Lampa amaran Halo 200x/300x/600x to profesjonalne oświetlenie LED. Obsługa odbywa się za pomocą pokręteł CCT i INT na tylnym panelu. Urządzenie obsługuje tryby CCT, FX, DMX oraz sterowanie przez aplikację mobilną. str. 5, 9
Najważniejsze czynności
- Włączanie/Wyłączanie str. 7
- Regulacja jasności str. 9
- Zmiana temperatury barwowej str. 9
Pierwsze uruchomienie
- Podłącz kabel zasilający, naciśnij przycisk zasilania. Przy pierwszym uruchomieniu wybierz język za pomocą pokrętła CCT. str. 7
Pokaż 3 kolejne odpowiedzi Pokaż mniej
Konserwacja i reset
- Reset Bluetooth: Wejdź w tryb BT z menu głównego i przytrzymaj pokrętło CCT do zakończenia paska postępu. str. 9, 10
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| CCT | 2,700K - 6,500K | Zakres temperatury barwowej | str. 15, 16, 17 |
| IP Rating | IP20 | Stopień ochrony | str. 15, 16, 17 |
Gdzie szukać w PDF
- Opis elementów str. 5, 6
- Instrukcja montażu str. 8
- Specyfikacja techniczna str. 15, 16, 17
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Lampa amaran Halo 200x/300x/600x to profesjonalne oświetlenie typu COB LED przeznaczone do oświetlania średnich i dużych przestrzeni. Instrukcja zawiera wytyczne dotyczące bezpiecznego montażu, podłączenia zasilania, obsługi panelu sterowania oraz konfiguracji zaawansowanych funkcji, takich jak tryby efektów (FX), sterowanie DMX oraz obsługa aplikacji mobilnej.
Opis urządzenia

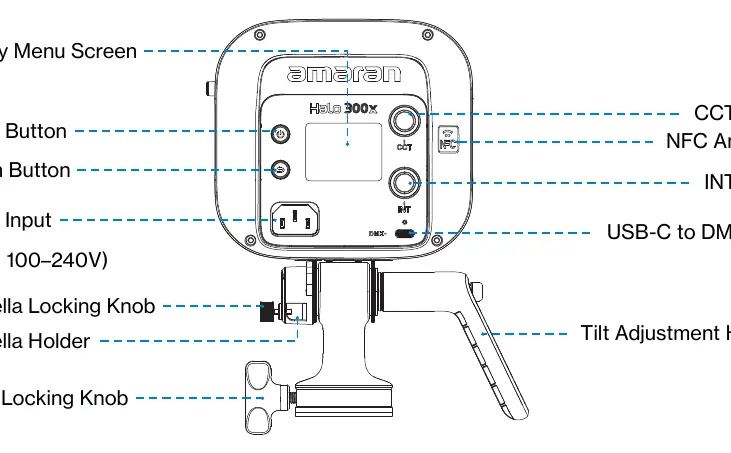

Tylny panel lampy zawiera:
- Pokrętło CCT: Służy do regulacji temperatury barwowej w trybie CCT oraz nawigacji po menu.
- Pokrętło INT: Służy do regulacji jasności (0-100%).
- Przycisk zasilania: Włączanie i wyłączanie urządzenia.
- Ekran menu: Wyświetla aktualne ustawienia i status lampy.
- Port USB-C: Służy do podłączenia adaptera DMX (sprzedawany oddzielnie).
Montaż i instalacja

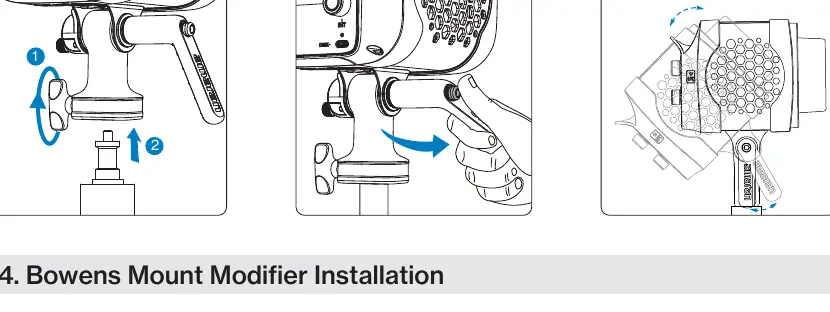

Montaż na statywie: Umieść uchwyt montażowy lampy na statywie oświetleniowym i dokręć pokrętło blokujące. Użyj uchwytu regulacji kąta, aby ustawić lampę w pożądanej pozycji.

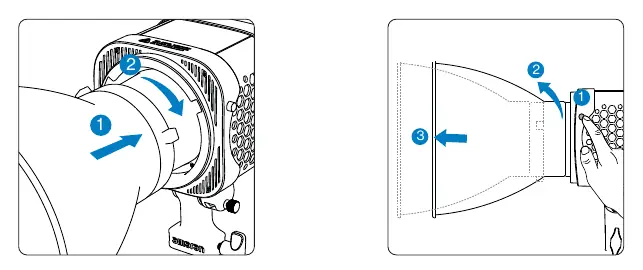

Modyfikatory światła (Bowens Mount): Aby zamontować modyfikator, wyrównaj piny modyfikatora z mocowaniem Bowens na lampie, włóż go i przekręć zgodnie z ruchem wskazówek zegara, aż przycisk zwalniający Bowens Mount wyskoczy. Aby zdjąć modyfikator, naciśnij i przytrzymaj przycisk zwalniający, a następnie przekręć modyfikator w kierunku przeciwnym do ruchu wskazówek zegara.
Obsługa i tryby pracy
Zasilanie: Podłącz kabel zasilający do portu AC w lampie oraz do gniazdka elektrycznego (100-240V).
Tryb CCT: Domyślny tryb po włączeniu. Użyj pokrętła CCT do zmiany temperatury barwowej (2700K - 6500K) oraz pokrętła INT do regulacji jasności.
Tryb FX: Dostępny z menu głównego. Pozwala na wybór efektów świetlnych, takich jak: Fireworks, Faulty Bulb, Lightning, TV, Pulsing, Strobe, Explosion, Fire, Paparazzi.
Tryb Studio: Po włączeniu tej funkcji lampa automatycznie włącza się po podłączeniu do zasilania, bez konieczności naciskania przycisku zasilania.
Tryb wentylatora: Dostępne ustawienia: Silent (wentylator wyłączony, ograniczona moc), Smart (automatyczna regulacja), High (maksymalne chłodzenie).
Sterowanie i aplikacja
Lampa obsługuje sterowanie przez aplikację amaran. Parowanie odbywa się poprzez Bluetooth lub NFC (zbliżeniowo). W przypadku sterowania przewodowego DMX wymagany jest adapter USB-C do 5-Pin DMX.
Bezpieczeństwo
- Nie blokuj otworów wentylacyjnych.
- Nie patrz bezpośrednio w źródło światła LED.
- Używaj tylko uziemionych gniazdek elektrycznych.
- W przypadku uszkodzenia kabla lub lampy, serwisowanie musi być wykonane przez wykwalifikowany personel.
- Lampa przeznaczona wyłącznie do użytku profesjonalnego.
Informacje o producencie
Amaran
Praktyczna pomoc
Typowe problemy
Lampa nie włącza się po podłączeniu do zasilania.
Sprawdź, czy kabel zasilający jest poprawnie podłączony do portu AC i gniazdka. Jeśli włączony jest tryb Studio, lampa może włączyć się automatycznie.
Brak możliwości sterowania przez DMX.
Upewnij się, że używasz adaptera USB-C do 5-Pin DMX (sprzedawany oddzielnie) i jest on poprawnie podłączony do portu USB-C lampy.
Wentylator jest głośny.
Zmień tryb wentylatora na 'Silent' w menu ustawień (uwaga: ogranicza to maksymalną moc lampy do 40W dla 200x lub 42W dla 300x).
Przed użyciem
- Sprawdź kompletność akcesoriów (lampa, kabel zasilający).
- Upewnij się, że gniazdko zasilania zapewnia odpowiednie napięcie (100-240V).
- Zdejmij osłonę ochronną przed montażem modyfikatorów.
- Upewnij się, że wentylator nie jest zasłonięty podczas pracy.
Pokaż więcej Pokaż mniej
Ilustracje i schematy
- Panel sterowania: Pokrętło CCT (góra), Pokrętło INT (dół), przycisk zasilania.
- Montaż modyfikatorów: Wyrównaj piny Bowens Mount, włóż i przekręć zgodnie z ruchem wskazówek zegara.
Zgodność modelu
- Kompatybilne z akcesoriami Bowens Mount.
- Wymaga adaptera USB-C do 5-Pin DMX dla sterowania przewodowego.
- Współpracuje z aplikacją amaran (Bluetooth/NFC).
