Instrukcja obsługi kinkietu zewnętrznego American Lighting Association 71265-66
Dowiedz się, jak bezpiecznie zamontować i podłączyć kinkiet zewnętrzny American Lighting Association 71265-66. Instrukcja zawiera schematy okablowania, wskazówki dotyczące uszczelniania obudowy oraz wymogi dotyczące żarówek.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Niniejsza instrukcja zawiera wskazówki dotyczące montażu kinkietu zewnętrznego American Lighting Association 71265-66, w tym podłączenia przewodów oraz instalacji żarówki. str. 1
Najważniejsze czynności
- Wyłączenie zasilania przed rozpoczęciem prac. str. 1
- Montaż płytki montażowej do puszki elektrycznej. str. 1
- Podłączenie przewodów elektrycznych. str. 1
- Uszczelnienie krawędzi oprawy silikonem w celu ochrony przed wilgocią. str. 1
- Instalacja żarówki. str. 1
Pierwsze uruchomienie
- Po zakończeniu instalacji włącz zasilanie i przetestuj oprawę. str. 1
Pokaż 2 kolejne odpowiedzi Pokaż mniej
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Maksymalna moc żarówki | 60W | Maksymalna dopuszczalna moc żarówki | str. 1 |
| Typ gwintu żarówki | Medium base | Standardowy typ gwintu żarówki | str. 1 |
Gdzie szukać w PDF
- Instrukcja montażu i schematy str. 1
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy montażu kinkietu zewnętrznego American Lighting Association 71265-66. Urządzenie posiada certyfikat ETL i jest przeznaczone do pracy w warunkach wilgotnych. Przed przystąpieniem do prac należy bezwzględnie wyłączyć zasilanie w skrzynce bezpieczników. Kluczowym elementem instalacji jest poprawne uszczelnienie obudowy, aby zapobiec przedostawaniu się wilgoci do puszki elektrycznej.
Przygotowanie do instalacji
- Wyłącz zasilanie w głównym wyłączniku lub skrzynce bezpieczników.
- Zdemontuj starą oprawę wraz z elementami montażowymi.
- Rozpakuj nową oprawę i upewnij się, że posiadasz wszystkie części.
- Przymocuj płytę montażową (B) do puszki elektrycznej (A) za pomocą śrub (F). Strona płyty oznaczona jako "GND" musi być skierowana na zewnątrz.
Podłączenie przewodów
Podłączenie elektryczne należy wykonać zgodnie z poniższymi zasadami:
- Przewód czarny (Hot): Podłącz do przewodu fazowego instalacji domowej.
- Przewód biały (Neutral): Podłącz do przewodu neutralnego instalacji domowej.
- Przewód uziemiający (Green/Bare): Jeśli puszka posiada przewód uziemiający, połącz go z przewodem uziemiającym oprawy. W przeciwnym razie podłącz przewód uziemiający oprawy bezpośrednio do płyty montażowej (B) za pomocą dołączonej zielonej śruby (D).
- Po zakończeniu łączenia, zabezpiecz przewody złączkami (E) i ostrożnie wsuń je do puszki elektrycznej.
Montaż końcowy i uszczelnienie
Aby zapewnić szczelność instalacji:
- Umieść płytę tylną (G) na płycie montażowej (B) i zabezpiecz dwiema śrubami (C).
- Zastosuj przezroczysty uszczelniacz silikonowy wokół zewnętrznej krawędzi płyty tylnej (G) w miejscu styku ze ścianą. Ważne: Pozostaw dolną część płyty nieuszczelnioną, aby umożliwić odpływ ewentualnej wilgoci.
Wymiana żarówki i konserwacja
Oprawa obsługuje jedną żarówkę z gwintem średnim (medium base) o mocy maksymalnej 60W (tradycyjna, CFL lub LED). Nie przekraczaj maksymalnej dopuszczalnej mocy.
W przypadku konieczności wymiany szkła:
- Zdejmij uszczelki (M, 8 sztuk) i poluzuj śruby (L, 8 sztuk), aby zdjąć pokrywę (K).
- Włóż nowe szkło (J) do ramy oprawy od dołu.
- Zabezpiecz dolną pokrywę (K), dokręcając śruby (L) i ponownie zakładając uszczelki (M).
Informacje o producencie
American Lighting Association
Praktyczna pomoc
Typowe problemy
Wilgoć wewnątrz puszki elektrycznej
Zastosuj uszczelniacz silikonowy wokół krawędzi płyty tylnej, ale pozostaw dolną część otwartą, aby umożliwić odpływ wody.
Brak przewodu uziemiającego w puszce
Podłącz przewód uziemiający oprawy bezpośrednio do płyty montażowej za pomocą dołączonej zielonej śruby (D).
Przed użyciem
- Wyłącz zasilanie w skrzynce bezpieczników.
- Przygotuj czyste miejsce do rozpakowania części.
- Upewnij się, że posiadasz złącza przewodów (E).
- Przygotuj uszczelniacz silikonowy do montażu końcowego.
- Sprawdź, czy żarówka nie przekracza mocy 60W.
Pokaż więcej Pokaż mniej
Ilustracje i schematy

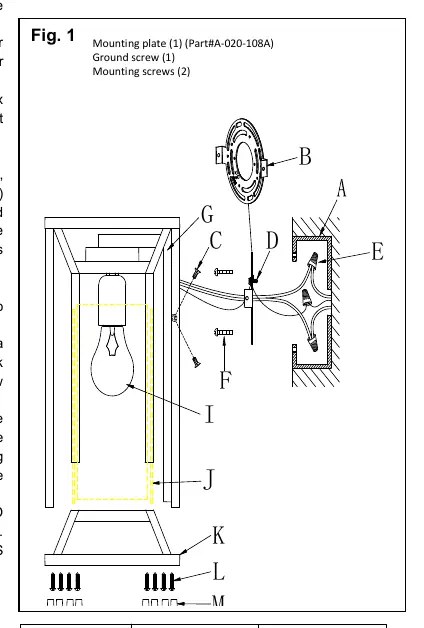

- Fig 1: Schemat montażu płyty montażowej i elementów oprawy.
- Fig 2: Schemat poprawnego łączenia przewodów elektrycznych (faza, neutralny, uziemienie).
- Fig 3: Instrukcja nakładania uszczelniacza (caulking) na płytę tylną.
Zgodność modelu
- Oprawa przeznaczona do montażu na zewnątrz w miejscach narażonych na wilgoć.
- Wymaga puszki elektrycznej (nie jest dołączona do zestawu).
