Instrukcja obsługi oprawy oświetleniowej RZB Lighting LINEDO 952390.832.776.703
Szybki przewodnik po instalacji i obsłudze oprawy oświetleniowej RZB Lighting LINEDO. Sprawdź parametry techniczne, zasady montażu oraz wytyczne dotyczące bezpieczeństwa.
Źródłowy PDF: Deutsch · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Oprawa oświetleniowa LINEDO jest przeznaczona do montażu sufitowego lub zwieszanego. Instalacja musi być przeprowadzona przez wykwalifikowany personel zgodnie z lokalnymi przepisami bezpieczeństwa. str. 4, 8, 9
Najważniejsze czynności
- Montaż mechaniczny i elektryczny str. 8, 9, 10, 11
Konserwacja i reset
- Wymiana źródła światła str. 3
Pokaż 2 kolejne odpowiedzi Pokaż mniej
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie | 220-240 V | Napięcie zasilania | str. 1 |
| Temperatura pracy | -25°C do +45°C | Dopuszczalna temperatura otoczenia | str. 1 |
| Waga | 4.54 kg | Masa urządzenia | str. 1 |
| Strumień świetlny | 3900 lm | Wydajność świetlna | str. 1 |
Gdzie szukać w PDF
- Dane techniczne str. 1
- Instrukcja montażu str. 8, 9, 10, 11
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Oprawa oświetleniowa RZB Lighting LINEDO (model 952390.832.776.703) jest przeznaczona do profesjonalnych zastosowań oświetleniowych. Instalacja musi być przeprowadzona przez wykwalifikowany personel zgodnie z obowiązującymi normami bezpieczeństwa i przepisami przeciwpożarowymi. Urządzenie posiada stopień ochrony IP 54 oraz IK03.
Bezpieczeństwo i warunki pracy
- Dopuszczalna temperatura otoczenia wynosi od -25°C do +45°C. Przekroczenie tego zakresu skraca żywotność oprawy.
- Nie wolno używać uszkodzonych opraw.
- Wszelkie modyfikacje produktu są niedozwolone i mogą prowadzić do utraty gwarancji oraz zagrożenia bezpieczeństwa.
- Wymiana źródła światła może być przeprowadzona wyłącznie przez producenta, serwisanta lub osobę o odpowiednich kwalifikacjach.
- Należy zapewnić stabilność sufitu i elementów mocujących.
Montaż i instalacja

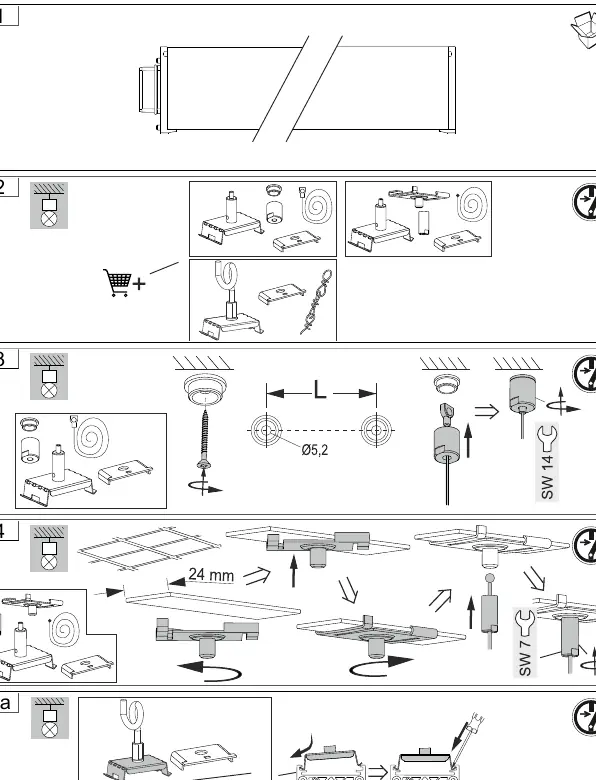

Oprawa umożliwia montaż zwieszany lub sufitowy. Szczegółowe kroki montażowe znajdują się na stronach 8-11 instrukcji:
- Przygotowanie: Sprawdź nośność sufitu. Użyj odpowiednich narzędzi (SW 7, SW 14, T25).
- Montaż mechaniczny: Wykonaj zgodnie z rysunkami technicznymi, zachowując odpowiednie odstępy montażowe (L, X).

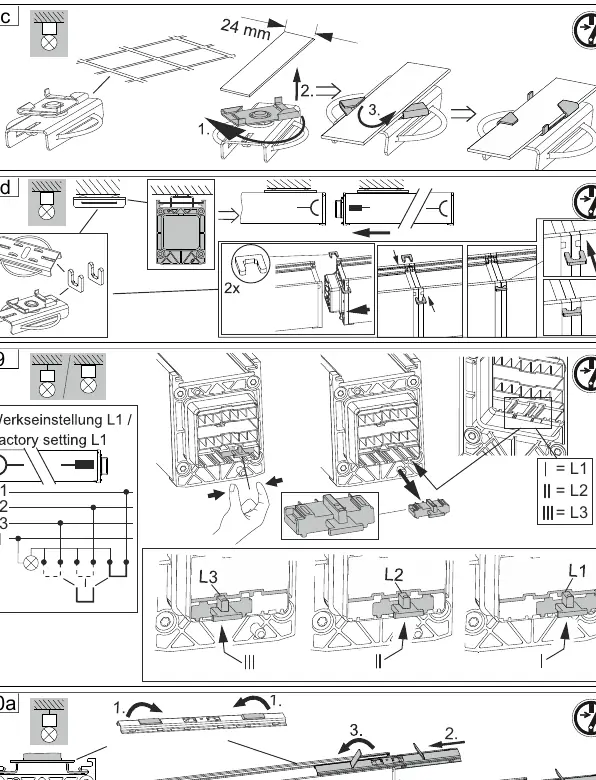

- Podłączenie elektryczne: Fabryczne ustawienie to L1. Upewnij się, że przewody są poprowadzone zgodnie ze schematem, aby uniknąć problemów z kompatybilnością elektromagnetyczną (EMV).
Konserwacja
W przypadku pęknięcia osłony ochronnej należy ją niezwłocznie wymienić zgodnie z normą DIN EN 60598. Do czyszczenia używaj delikatnych środków, unikając bezpośredniego kontaktu z elektroniką.
Praktyczna pomoc
Typowe problemy
Uszkodzona osłona ochronna
Należy ją niezwłocznie wymienić zgodnie z normą DIN EN 60598.
Przekroczenie dopuszczalnej temperatury otoczenia
Może to skrócić żywotność oprawy i doprowadzić do przedwczesnej awarii.
Przed użyciem
- Sprawdź nośność sufitu i elementów mocujących.
- Upewnij się, że napięcie zasilania jest zgodne z parametrami (220-240V).
- Upewnij się, że instalację wykonuje wykwalifikowany personel.
- Sprawdź, czy miejsce montażu spełnia wymogi temperatury otoczenia (-25°C do +45°C).
Pokaż więcej Pokaż mniej
Ilustracje i schematy

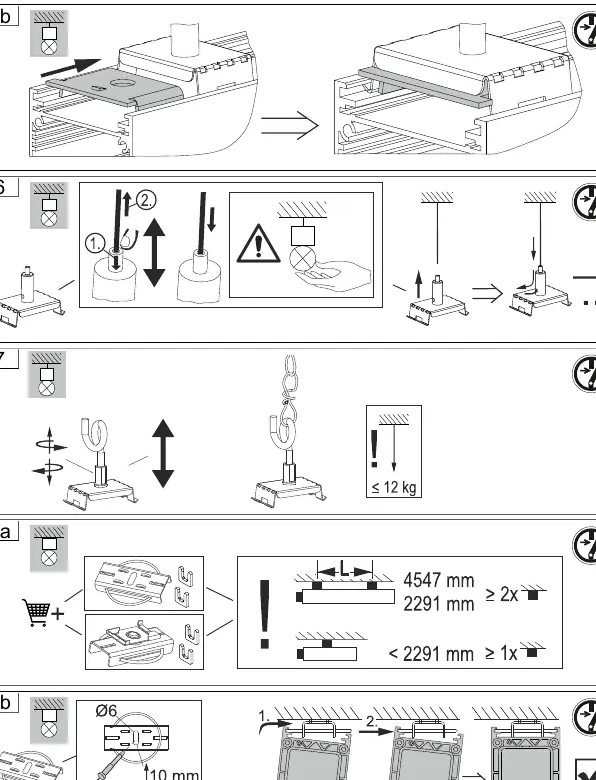

- Strony 8-11 zawierają szczegółowe kroki montażu mechanicznego i elektrycznego.
- Strona 5-6 pokazuje schematy rozmieszczenia punktów montażowych w zależności od długości oprawy.
Zgodność modelu
- Oprawa zawiera źródło światła o klasie efektywności energetycznej D.
- Instalacja musi być zgodna z normą DIN EN IEC 61340-5-1.
