Instrukcja montażu żyrandola Crystorama 2265-AG Jennings
Kompletny przewodnik montażu żyrandola Crystorama 2265-AG Jennings. Instrukcja zawiera kroki instalacji, listę części, wymagania dotyczące żarówek oraz ważne ostrzeżenia dotyczące bezpieczeństwa.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Żyrandol Crystorama 2265-AG wymaga 3 żarówek z gwintem średnim (Medium Base) o maksymalnej mocy 100W każda. Instalacja musi być wykonana przez wykwalifikowanego elektryka. str. 1
Najważniejsze czynności
- Montaż żyrandola str. 1
Problemy i rozwiązania
Brak światła
Sprawdź żarówki i zasilanie w puszce przyłączeniowej.
str. 1Pokaż 2 kolejne odpowiedzi Pokaż mniej
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Moc żarówek | 60W (zalecane), 100W (maks.) | Maksymalna moc żarówki na oprawkę | str. 1 |
| Typ oprawki | Medium Base | Standardowy gwint żarówki | str. 1 |
Gdzie szukać w PDF
- Instrukcja montażu i wymiary str. 1
- Lista części str. 2
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Żyrandol Crystorama 2265-AG jest przeznaczony do użytku wyłącznie w suchych pomieszczeniach (Dry rated). Instalacja musi być przeprowadzona przez wykwalifikowanego elektryka zgodnie z krajowymi i lokalnymi przepisami elektrycznymi. Przed przystąpieniem do prac należy bezwzględnie wyłączyć zasilanie.
Wymagania dotyczące żarówek
Urządzenie wymaga 3 żarówek z gwintem średnim (Medium Base). Zalecana moc to 60W, natomiast maksymalna dopuszczalna moc to 100W na oprawkę. Producent zaleca stosowanie żarówek LED w celu wydłużenia żywotności urządzenia.
Montaż i instalacja
- Przełóż pętlę (loop) przez przewód i nakręć ją na złączkę (nipple) znajdującą się na górze metalowej ramy.
- Ustal preferowaną wysokość zawieszenia i dostosuj długość łańcucha.
- Podłącz przewody żyrandola do przewodów zasilających w puszce przyłączeniowej.
- Zamontuj żyrandol do puszki przyłączeniowej.
- Wkręć żarówki (brak w zestawie) do oprawek.
- Nakręć złączkę (nipple) na sprzęgło (coupling) i dostosuj jej długość, aby pasowała do klosza, a następnie dokręć nakrętką sześciokątną.
- Nasuń klosz szklany, podkładkę plastikową i podkładkę metalową na złączkę, a następnie zabezpiecz całość nakrętką sześciokątną.
- Nasuń osłonę (cap) na złączkę i zabezpiecz dolną końcówką (finial).
Lista części
- A: Zestaw montażowy
- B: Czasza (Canopy)
- C: Pierścień kołnierzowy
- D: Pętla kołnierzowa
- E: Łańcuch (72 cale, 4mm grubości)
- F: Pętla
- G: Metalowa rama
- H: Klosz z tkaniny
- I: Nakrętka sześciokątna (2 szt.)
- J: Złączka (Nipple)
- K: Klosz szklany
- L: Podkładka plastikowa
- M: Podkładka metalowa
- N: Osłona (Cap)
- O: Dolna końcówka (Bottom finial)
Praktyczna pomoc
Typowe problemy
Żyrandol nie świeci po instalacji
Sprawdź, czy żarówki są poprawnie wkręcone w oprawki oraz czy zasilanie w puszce przyłączeniowej jest włączone.
Klosz jest luźny lub niestabilny
Upewnij się, że nakrętka sześciokątna zabezpieczająca klosz szklany jest odpowiednio dokręcona na złączce.
Przed użyciem
- Wyłącz zasilanie elektryczne w miejscu montażu
- Upewnij się, że posiadasz 3 żarówki z gwintem średnim
- Sprawdź, czy wszystkie części z listy są obecne w opakowaniu
- Upewnij się, że puszka przyłączeniowa jest przystosowana do utrzymania ciężaru żyrandola
Pokaż więcej Pokaż mniej
Ilustracje i schematy

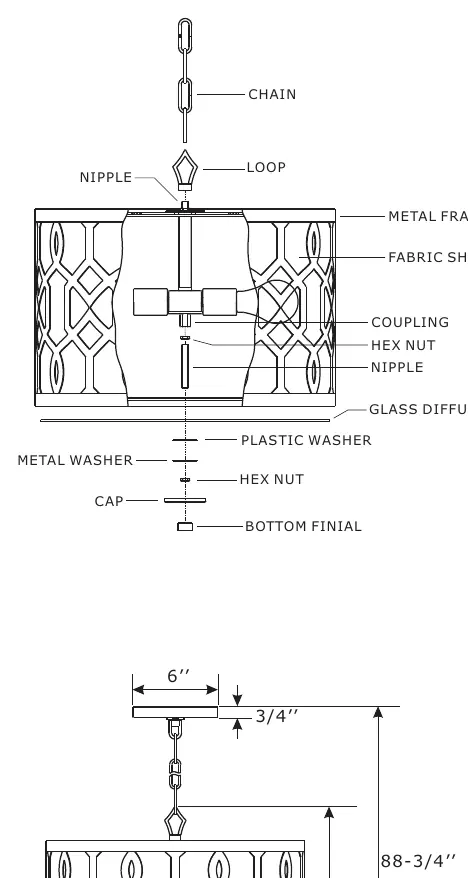

- Strona 1 zawiera schemat montażu z zaznaczonymi elementami konstrukcyjnymi oraz wymiarami.

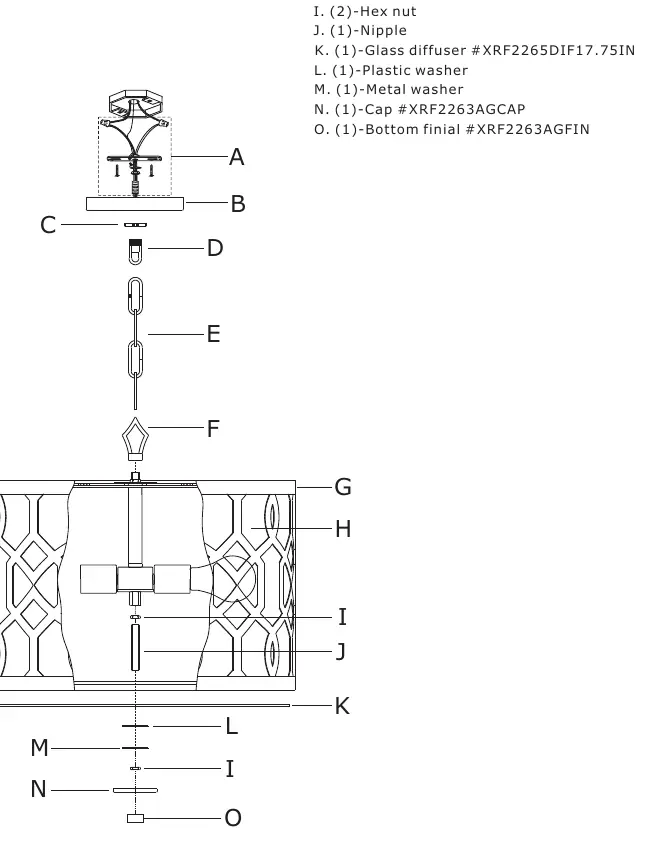

- Strona 2 zawiera szczegółowy wykaz części z oznaczeniami literowymi ułatwiającymi identyfikację elementów.
Zgodność modelu
- Produkt wymaga instalacji przez wykwalifikowanego elektryka.
- Maksymalna moc żarówki: 100W.
