Instrukcja obsługi lampy łazienkowej Crystorama 2264-PN-LED
Szybki przewodnik montażu i instalacji lampy łazienkowej Crystorama 2264-PN-LED. Dowiedz się, jak bezpiecznie zamontować oprawę, wymienić moduł LED i sprawdzić wymiary.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Lampa Crystorama 2264-PN-LED to oprawa łazienkowa typu vanity, którą można montować pionowo lub poziomo. Wymaga instalacji przez elektryka. str. 1
Najważniejsze czynności
- Montaż lampy str. 1
- Wymiana modułu LED str. 1
Problemy i rozwiązania
Lampa nie świeci
Sprawdź połączenia elektryczne i zasilanie.
str. 1Pokaż 2 kolejne odpowiedzi Pokaż mniej
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Moc | 26W | Pobór mocy modułu LED | str. 1 |
Gdzie szukać w PDF
- Instrukcja montażu str. 1

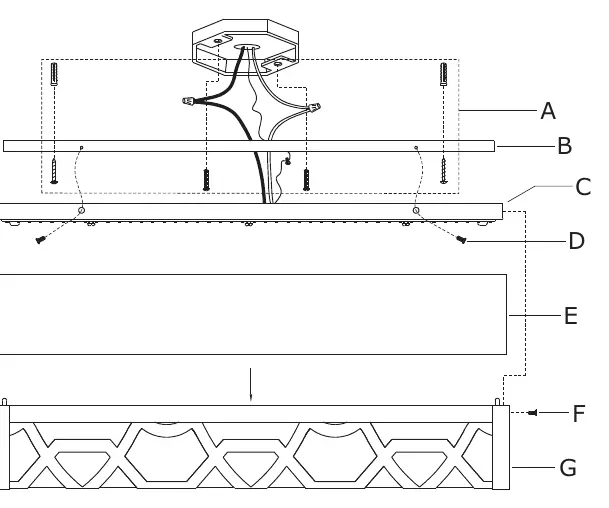

- Lista części str. 2
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Lampa łazienkowa Crystorama 2264-PN-LED jest przeznaczona do montażu w pomieszczeniach o podwyższonej wilgotności (oznaczenie Damp rated). Oprawa może być montowana zarówno w orientacji pionowej, jak i poziomej. Instalacja musi zostać przeprowadzona przez wykwalifikowanego elektryka zgodnie z lokalnymi przepisami elektrycznymi.
Uwaga: Produkt zawiera moduł LED o mocy 26W. Przed przystąpieniem do prac należy bezwzględnie wyłączyć zasilanie.
Montaż i instalacja
- Przyłóż płytę montażową do puszki przyłączeniowej i zaznacz dwa punkty na ścianie w środku otworów montażowych.
- Wywierć dwa otwory w zaznaczonych miejscach i włóż kołki rozporowe.
- Umieść płytę montażową nad puszką przyłączeniową i zabezpiecz ją śrubami. Wkręć śruby kotwiące w kołki rozporowe, aż będą stabilne.
- Zamontuj płytę tylną (backplate) na płycie montażowej i zabezpiecz ją śrubami montażowymi.
- Umieść szklany klosz wewnątrz metalowej ramy i zabezpiecz go za pomocą klipsów.
- Zamontuj metalową ramę na płycie tylnej i zabezpiecz ją śrubami bocznymi.
Wymiana modułu LED
W przypadku konieczności wymiany modułu LED, należy zdjąć metalową ramę, odkręcając śruby boczne, a następnie postępować zgodnie z instrukcją serwisową dla modułu.
Dane techniczne i wymiary
Oprawa posiada wymiary całkowite 23-5/8" szerokości oraz 4-1/2" wysokości. Głębokość lampy wynosi 4". Szklany klosz ma wymiary 23-3/4" x 6".
Praktyczna pomoc
Typowe problemy
Lampa nie świeci po montażu
Sprawdź poprawność połączeń elektrycznych w puszce przyłączeniowej oraz upewnij się, że zasilanie jest włączone.
Trudności z dopasowaniem ramy
Upewnij się, że płyta montażowa jest wypoziomowana i śruby kotwiące są dokręcone równo.
Przed użyciem
- Wyłącz zasilanie elektryczne w obwodzie przed rozpoczęciem prac.
- Upewnij się, że posiadasz wszystkie części wymienione w liście części.
- Sprawdź, czy ściana jest odpowiednia do montażu (nośność).
- Przygotuj niezbędne narzędzia: wiertarkę, śrubokręt.
- Upewnij się, że miejsce montażu jest zgodne z klasą Damp rated.
Pokaż więcej Pokaż mniej
Ilustracje i schematy

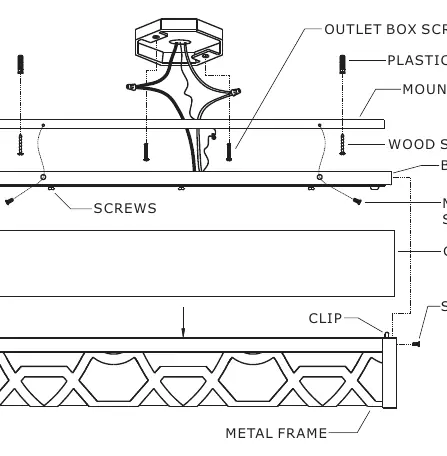

- Schemat montażowy przedstawia kolejność warstw: puszka -> płyta montażowa -> płyta tylna -> szklany klosz -> metalowa rama.
Zgodność modelu
- Wymaga instalacji przez licencjonowanego elektryka.
- Zgodna z National Electric Code.
