Instrukcja montażu lampy sufitowej Crystorama Jennings 2263-PN
Kompletny przewodnik montażu lampy sufitowej Crystorama Jennings 2263-PN. Instrukcja zawiera kroki instalacji, wymagania dotyczące żarówek, listę części oraz wskazówki dotyczące bezpieczeństwa.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instrukcja opisuje proces montażu lampy sufitowej Crystorama 2263-PN, wymagania dotyczące żarówek (3x Medium Base, max 60W) oraz listę części. str. 1, 2
Najważniejsze czynności
- Montaż lampy do sufitu str. 1
- Wymiana żarówki str. 1
Konserwacja i reset
- Wymiana żarówki: odkręć dolną końcówkę i zdejmij dyfuzor. str. 1
Pokaż 2 kolejne odpowiedzi Pokaż mniej
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Typ żarówki | 3x Medium Base | Wymagane 3 żarówki z gwintem Medium Base | str. 1 |
| Moc żarówki | 40W (zalecane), 60W (max) | Maksymalna dopuszczalna moc żarówki | str. 1 |
Gdzie szukać w PDF
- Instrukcja montażu i specyfikacja str. 1
- Lista części str. 2
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Lampa sufitowa Crystorama 2263-PN jest przeznaczona do montażu wewnątrz pomieszczeń (oznaczenie Dry rated). Instalacja musi być przeprowadzona przez wykwalifikowanego elektryka zgodnie z lokalnymi przepisami elektrycznymi. Przed przystąpieniem do prac należy bezwzględnie wyłączyć zasilanie.
Montaż lampy
- Wkręć śruby montażowe w odpowiednie otwory w listwie montażowej. Przymocuj listwę do puszki elektrycznej za pomocą śrub puszki.
- Podłącz przewody lampy do przewodów zasilających w puszce elektrycznej.
- Unieś czaszę sufitową (ceiling pan), tak aby śruby montażowe wystawały przez otwory typu "key slot".
- Obróć czaszę zgodnie z ruchem wskazówek zegara, aż śruby znajdą się w węższej części otworów, a następnie dokręć je śrubokrętem.
- Wkręć żarówki (brak w zestawie) do oprawek.
- Wkręć nypel w złączkę i wyreguluj jego długość tak, aby pasował do szklanego dyfuzora. Zabezpiecz go nakrętką sześciokątną.
- Nasunąć szklany dyfuzor, podkładkę plastikową i metalową na nypel, a następnie zabezpieczyć nakrętką sześciokątną.
- Nałóż osłonę (cap) na nypel i zabezpiecz ją dolną końcówką (bottom finial).
Wymiana żarówki
Aby wymienić żarówkę, należy odkręcić dolną końcówkę (bottom finial) oraz zdjąć szklany dyfuzor. Po wymianie żarówki na nową, należy ponownie zamontować dyfuzor i końcówkę.

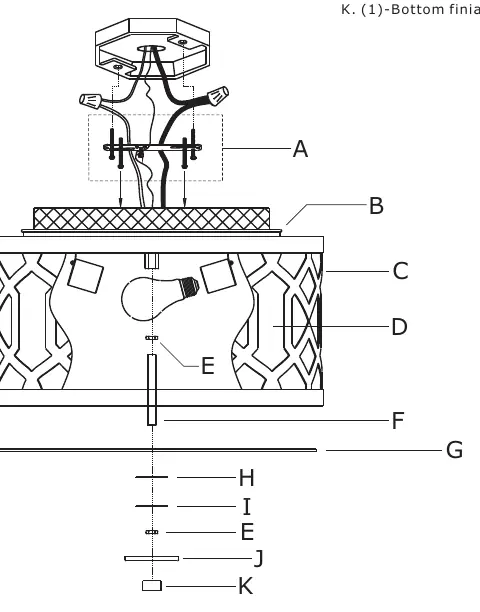

Lista części
- Listwa montażowa
- Czasza sufitowa
- Metalowa rama
- Klosz z tkaniny
- Szklany dyfuzor
- Nakrętki sześciokątne, podkładki, nypel, osłona i dolna końcówka
Dane techniczne
- Typ żarówki: 3x Medium Base
- Moc: 40W zalecane, 60W maksymalnie
- Zastosowanie: Tylko suche pomieszczenia (Dry rated)
Praktyczna pomoc
Typowe problemy
Lampa nie świeci po montażu
Sprawdź, czy żarówki są poprawnie wkręcone w oprawki oraz czy zasilanie w puszce elektrycznej jest włączone.
Szklany dyfuzor nie pasuje do nypla
Wyreguluj długość nypla wkręcając go głębiej lub wykręcając z łącznika, aż będzie odpowiednio wystawał, aby zabezpieczyć dyfuzor nakrętką.
Przed użyciem
- Wyłącz zasilanie elektryczne w miejscu montażu.
- Upewnij się, że posiadasz 3 żarówki z gwintem Medium Base.
- Sprawdź, czy wszystkie części wymienione w instrukcji znajdują się w opakowaniu.
- Przygotuj śrubokręt niezbędny do montażu.
- Upewnij się, że miejsce montażu jest suche.
Pokaż więcej Pokaż mniej
Ilustracje i schematy

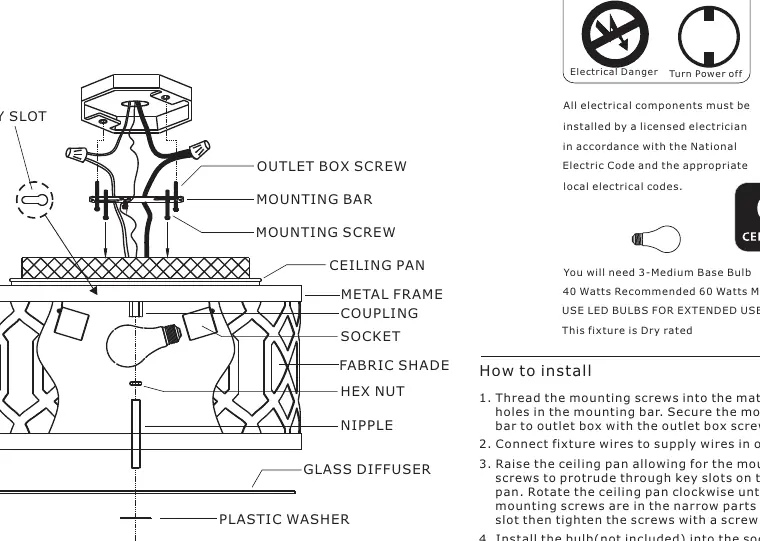

- Schemat montażowy pokazuje kolejność warstw: od puszki elektrycznej, przez listwę montażową, czaszę, aż po klosz i elementy wykończeniowe na dole.
Zgodność modelu
- Lampa wymaga 3 żarówek typu Medium Base.
- Produkt nie jest przeznaczony do łazienek ani miejsc narażonych na wilgoć.
