Instrukcja obsługi lampy łazienkowej Crystorama 2264-AG-LED
Szybki przewodnik montażu i obsługi lampy łazienkowej Crystorama 2264-AG-LED. Dowiedz się, jak bezpiecznie zainstalować oprawę w pionie lub poziomie, wymienić moduł LED i poznać parametry techniczne.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Lampa Crystorama 2264-AG-LED to oprawa ścienna o mocy 26W, przystosowana do wilgotnych pomieszczeń. Montaż wymaga wyłączenia zasilania, wywiercenia otworów pod kołki i przykręcenia płytki montażowej. Oprawę można montować pionowo lub poziomo. str. 1
Najważniejsze czynności
- Montaż lampy str. 1
- Wymiana modułu LED str. 1
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Moc | 26W | Pobór mocy modułu LED | str. 1 |
| Wymiary | 23-5/8" x 4-1/2" x 4" | Długość x Szerokość x Głębokość | str. 1 |
Pokaż 1 kolejne odpowiedzi Pokaż mniej
Gdzie szukać w PDF
- Instrukcja montażu i wymiary str. 1

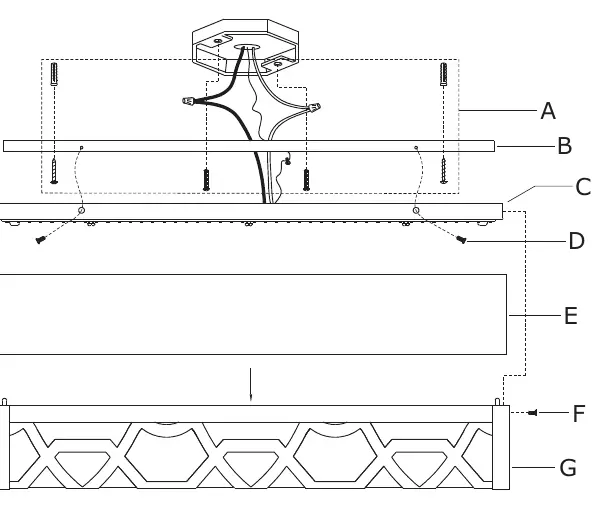

- Lista części str. 2
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Lampa łazienkowa Crystorama 2264-AG-LED to oprawa oświetleniowa przeznaczona do montażu ściennego. Produkt posiada klasę odporności Damp rated, co oznacza, że może być stosowany w pomieszczeniach o podwyższonej wilgotności. Oprawa może być montowana zarówno w orientacji pionowej, jak i poziomej.
Uwaga: Wszystkie prace elektryczne muszą być wykonywane przez wykwalifikowanego elektryka zgodnie z lokalnymi przepisami. Przed przystąpieniem do montażu należy bezwzględnie wyłączyć zasilanie elektryczne.
Montaż
- Przyłóż płytkę montażową do puszki elektrycznej i zaznacz na ścianie dwa punkty w środku otworów montażowych.
- Wywierć dwa otwory w zaznaczonych miejscach i włóż kołki rozporowe.
- Umieść płytkę montażową nad puszką elektryczną i zabezpiecz ją śrubami puszki. Wkręć śruby mocujące w kołki rozporowe, aż płytka będzie stabilnie przylegać do ściany.
- Zamontuj płytę tylną (backplate) na płytce montażowej i zabezpiecz ją śrubami montażowymi.
- Umieść szklany klosz wewnątrz metalowej ramy i zabezpiecz go za pomocą klipsów.
- Zamontuj metalową ramę na płycie tylnej i zabezpiecz ją śrubami bocznymi.
Wymiana źródła światła
Lampa wykorzystuje zintegrowany moduł LED o mocy 26W. Aby wymienić moduł LED, należy zdemontować metalową ramę, odkręcając śruby boczne, a następnie postępować zgodnie z instrukcją serwisową.
Dane techniczne
- Źródło światła: 1 moduł LED, 26W (w zestawie)
- Wymiary: 23-5/8" (długość) x 4-1/2" (szerokość) x 4" (głębokość)
- Zastosowanie: Wnętrza, pomieszczenia wilgotne (Damp rated)
Praktyczna pomoc
Typowe problemy
Lampa nie świeci po montażu
Sprawdź, czy zasilanie jest włączone oraz czy wszystkie połączenia elektryczne w puszce są poprawne i stabilne.
Trudności z dopasowaniem ramy
Upewnij się, że płyta tylna (backplate) jest wypoziomowana i poprawnie dokręcona do płytki montażowej przed nałożeniem ramy.
Przed użyciem
- Wyłącz zasilanie elektryczne w obwodzie
- Upewnij się, że posiadasz wszystkie elementy zestawu (płytka montażowa, śruby, kołki)
- Przygotuj wiertarkę i śrubokręt
- Sprawdź, czy puszka elektryczna jest odpowiednio osadzona w ścianie
Pokaż więcej Pokaż mniej
Ilustracje i schematy

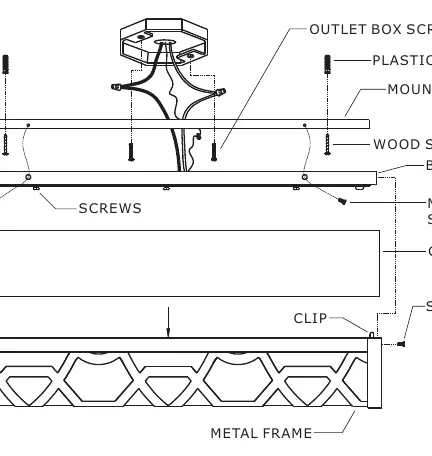

- Schemat montażowy przedstawia kolejność warstw: puszka elektryczna -> płytka montażowa -> płyta tylna -> szklany klosz -> metalowa rama.
Zgodność modelu
- Wymaga instalacji przez wykwalifikowanego elektryka.
- Zgodność z National Electric Code.
