Instrukcja montażu lampy wiszącej Crystorama 2265-PN
Instrukcja montażu i instalacji lampy wiszącej Crystorama 2265-PN. Dowiedz się, jak bezpiecznie zainstalować oprawę, dobrać żarówki i zamontować klosz.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Lampa Crystorama 2265-PN to oprawa wisząca wymagająca montażu przez wykwalifikowanego elektryka. Wymaga 3 żarówek z gwintem średnim (maks. 100W każda) i jest przeznaczona do suchych pomieszczeń. str. 1
Najważniejsze czynności
- Montaż oprawy str. 1
Problemy i rozwiązania
Lampa nie świeci
Sprawdź zasilanie i poprawność wkręcenia żarówek.
str. 1Pokaż 2 kolejne odpowiedzi Pokaż mniej
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Typ żarówki | 3x Medium Base | Gwint średni | str. 1 |
| Moc żarówki | 60W (100W max) | Zalecana moc | str. 1 |
Gdzie szukać w PDF
- Instrukcja montażu str. 1
- Lista części str. 2
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Lampa wisząca Crystorama 2265-PN jest oprawą oświetleniową przeznaczoną do użytku wewnątrz pomieszczeń (Dry rated). Ze względu na charakter prac elektrycznych, montaż musi zostać przeprowadzony przez wykwalifikowanego elektryka zgodnie z lokalnymi przepisami (National Electric Code). Przed przystąpieniem do prac należy bezwzględnie wyłączyć zasilanie w skrzynce bezpieczników.
Specyfikacja techniczna
- Typ żarówek: 3x Medium Base (gwint średni).
- Moc żarówek: Zalecana 60W, maksymalna 100W na żarówkę.
- Zastosowanie: Pomieszczenia suche (Dry rated).
Instrukcja montażu
- Przełóż pętlę (loop) przez przewód i wkręć ją na złączkę (nipple) znajdującą się na górze metalowej ramy.
- Określ preferowaną wysokość zawieszenia i dostosuj długość łańcucha.
- Podłącz przewody oprawy do przewodów zasilających w puszce elektrycznej.
- Zamontuj oprawę do puszki elektrycznej.
- Wkręć żarówki (brak w zestawie) do oprawek.
- Wkręć złączkę (nipple) w łącznik (coupling) i dostosuj jej długość tak, aby pasowała do klosza. Dokręć nakrętką sześciokątną.
- Nasunąć klosz szklany (glass diffuser), podkładkę plastikową i podkładkę metalową na złączkę, a następnie zabezpieczyć nakrętką sześciokątną.
- Nasunąć osłonę (cap) na złączkę i zabezpieczyć końcówką ozdobną (bottom finial).
Lista części
Zestaw zawiera elementy montażowe, czaszę (canopy), łańcuch, ramę metalową, klosz z tkaniny, klosz szklany oraz niezbędne podkładki i nakrętki. Szczegółowy wykaz części wraz z numerami katalogowymi znajduje się na stronie 2 instrukcji.
Praktyczna pomoc
Typowe problemy
Lampa nie świeci po montażu
Sprawdź, czy żarówki są poprawnie wkręcone w oprawki oraz czy zasilanie w puszce elektrycznej jest włączone.
Klosz nie pasuje do złączki
Dostosuj długość złączki (nipple) wkręcając ją głębiej lub wykręcając z łącznika (coupling) przed zabezpieczeniem nakrętką.
Przed użyciem
- Wyłącz zasilanie elektryczne przed rozpoczęciem prac.
- Upewnij się, że posiadasz 3 żarówki z gwintem średnim (Medium Base).
- Sprawdź, czy miejsce montażu jest suche (oprawa typu Dry rated).
- Przygotuj narzędzia do montażu elektrycznego.
- Upewnij się, że posiadasz wszystkie części wymienione na liście.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- 3-Medium Base Bulb
- Wymagane 3 żarówki z gwintem średnim (standardowy gwint E26/E27).
- 60W Recommended / 100W Max
- Zalecana moc żarówki to 60W, maksymalna dopuszczalna moc to 100W.
Ilustracje i schematy

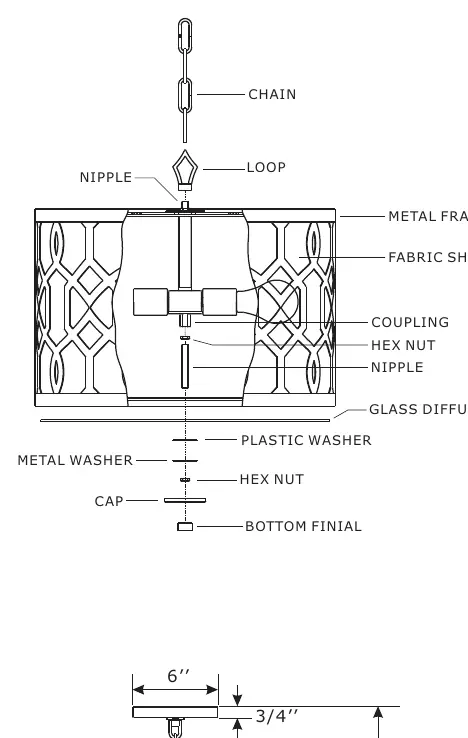

- Strona 1 zawiera schemat montażowy pokazujący kolejność nakładania elementów na złączkę (nipple).

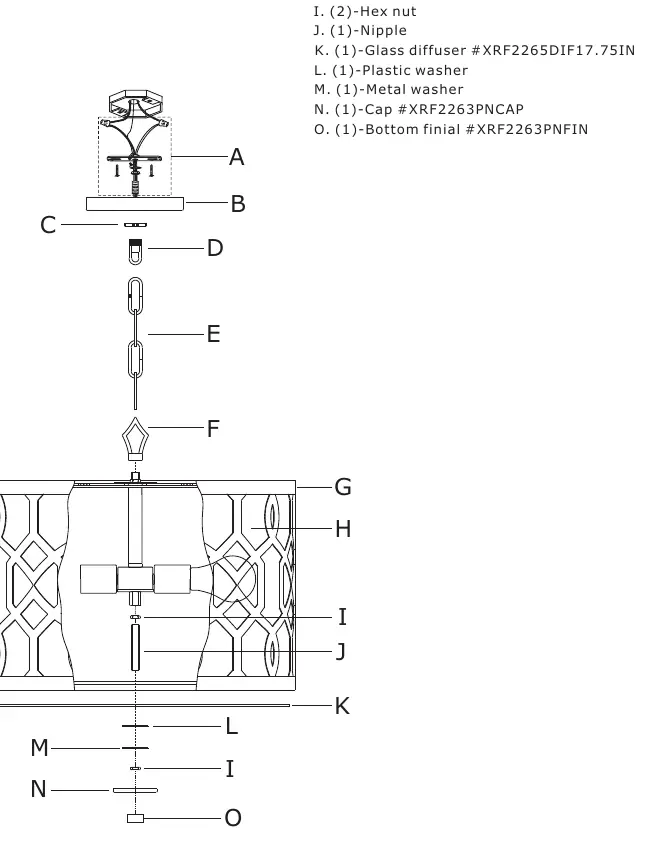

- Strona 2 zawiera rozstrzelony widok części (Part Numbers) z przypisanymi kodami katalogowymi.
Zgodność modelu
- Oprawa wymaga instalacji przez wykwalifikowanego elektryka zgodnie z lokalnymi przepisami (National Electric Code).
