Instrukcja obsługi zasilacza awaryjnego APC Back-UPS Pro 1300G/1500G

Szybki przewodnik po instalacji, konfiguracji i rozwiązywaniu problemów z zasilaczem awaryjnym APC Back-UPS Pro 1300G/1500G. Dowiedz się, jak podłączyć baterię, skonfigurować gniazda Master/Controlled oraz interpretować kody błędów.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Kroki podłączania baterii Strona 1 Panel przedni i przyciski Strona 4 Kody błędów systemowych Strona 5

Najważniejsze informacje z instrukcji

Zasilacz APC Back-UPS Pro 1300G/1500G jest przeznaczony wyłącznie do użytku wewnątrz pomieszczeń. Przed instalacją należy przeczytać instrukcję bezpieczeństwa. Urządzenie wymaga podłączenia baterii przed pierwszym uruchomieniem. Zasilacz należy podłączać bezpośrednio do gniazdka ściennego; nie należy używać przedłużaczy ani listew antyprzepięciowych.

Podłączanie baterii

Przed użyciem zasilacza należy podłączyć wewnętrzną baterię:

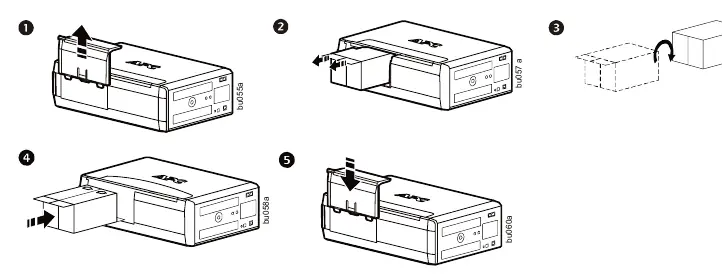

Kroki podłączania baterii
Kroki podłączania baterii
  1. Wysuń pokrywę komory baterii.
  2. Wyjmij baterię, obróć ją i włóż ponownie zgodnie z oznaczeniami.
  3. Wsuń pokrywę z powrotem na miejsce.

Podłączanie urządzeń

Zasilacz posiada różne typy gniazd:

  • Gniazda z podtrzymaniem bateryjnym i ochroną przeciwprzepięciową: Zapewniają zasilanie podczas awarii sieci. Podłączaj tu krytyczny sprzęt, jak komputer czy monitor.
  • Gniazda z ochroną przeciwprzepięciową: Zapewniają ochronę, ale nie podtrzymują zasilania. Podłączaj tu drukarki, skanery i urządzenia niewymagające podtrzymania.
  • Gniazda Master i Controlled: Gniazdo Master wykrywa stan urządzenia (np. komputera). Gdy urządzenie Master przejdzie w tryb uśpienia lub zostanie wyłączone, urządzenia w gniazdach Controlled zostaną automatycznie odłączone w celu oszczędzania energii.

Obsługa i konfiguracja

Urządzenie posiada funkcje oszczędzania energii oraz regulacji czułości:

  • Funkcja oszczędzania energii: Można ją włączyć/wyłączyć przytrzymując jednocześnie przyciski MUTE i DISPLAY przez 2 sekundy.
  • Ustawianie czułości: Pozwala dostosować moment przełączania na zasilanie bateryjne. Aby zmienić czułość, przy wyłączonym zasilaczu przytrzymaj przycisk POWER przez 6 sekund, aż pasek LOAD CAPACITY zacznie migać, a następnie wybierz odpowiedni poziom przyciskiem POWER.

Interfejs użytkownika

Panel przedni zawiera przyciski MUTE, POWER oraz DISPLAY. Wyświetlacz LCD informuje o stanie zasilania, obciążeniu (Load Capacity), poziomie naładowania baterii oraz ewentualnych błędach systemowych.

Panel przedni i przyciski
Panel przedni i przyciski

Rozwiązywanie problemów

W przypadku wystąpienia błędów systemowych (F01-F09), zasilacz wyświetli odpowiedni kod na ekranie:

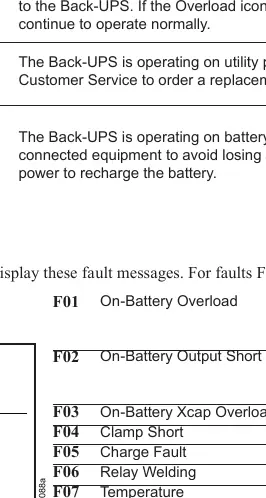

Kody błędów systemowych
Kody błędów systemowych
  • F01, F02: Przeciążenie lub zwarcie na wyjściu bateryjnym. Wyłącz zasilacz, odłącz zbędne urządzenia i włącz ponownie.
  • F03-F09: Błędy wewnętrzne wymagające kontaktu z pomocą techniczną APC.
  • Brak zasilania: Sprawdź, czy urządzenie jest podłączone do sieci, czy bezpiecznik nie został wyzwolony oraz czy bateria jest podłączona.

Dane techniczne i konserwacja

Bateria w zasilaczu zazwyczaj wymaga wymiany co 3-5 lat. Część zamienna dla tego modelu to APCRBC124. Zasilacz posiada interfejs USB i szeregowy do komunikacji z oprogramowaniem PowerChute Personal Edition (tylko systemy Windows).

Informacje o producencie

APC by Schneider Electric

Profil marki
Strona producenta https://www.apc.com Wsparcie https://www.apc.com/us/en/support/ Manuale producenta https://www.apc.com/us/en/support/product-manuals/

Praktyczna pomoc

Typowe problemy

Zasilacz nie włącza się

Sprawdź, czy jest bezpiecznie podłączony do gniazdka AC, czy bezpiecznik nie został wyzwolony oraz czy bateria jest podłączona.

Brak zasilania podczas awarii sieci

Upewnij się, że sprzęt nie jest podłączony do gniazd 'SURGE ONLY' (tylko ochrona przeciwprzepięciowa), lecz do gniazd z podtrzymaniem bateryjnym.

Błąd F01 lub F02

Przeciążenie lub zwarcie. Wyłącz zasilacz, odłącz urządzenia od gniazd bateryjnych i włącz zasilacz ponownie.

Wskaźnik REPLACE BATTERY świeci

Bateria osiągnęła koniec żywotności. Należy ją wymienić na nową (model APCRBC124).

Przed użyciem

  • Sprawdź zawartość opakowania pod kątem uszkodzeń.
  • Podłącz baterię zgodnie z instrukcją na stronie 1.
  • Podłącz zasilacz bezpośrednio do gniazdka ściennego (nie używaj przedłużaczy).
  • Zainstaluj oprogramowanie PowerChute (opcjonalnie, tylko Windows).

Parametry w praktyce

Maximum Load
Maksymalne obciążenie (780 W / 865 W).
Transfer Time
Czas przełączania na baterię (maks. 8 ms).
Operating Temperature
Zakres temperatury pracy: 0°C do 40°C.

Ilustracje i schematy

  • Strona 1: Instrukcja podłączania baterii (kroki 1-5).
  • Strona 2: Schemat portów i gniazd zasilacza.
  • Strona 4: Opis przycisków i ikon wyświetlacza LCD.

Zgodność modelu

  • Oprogramowanie PowerChute Personal Edition jest kompatybilne tylko z systemami operacyjnymi Windows.
  • Wymienna bateria: APCRBC124.
